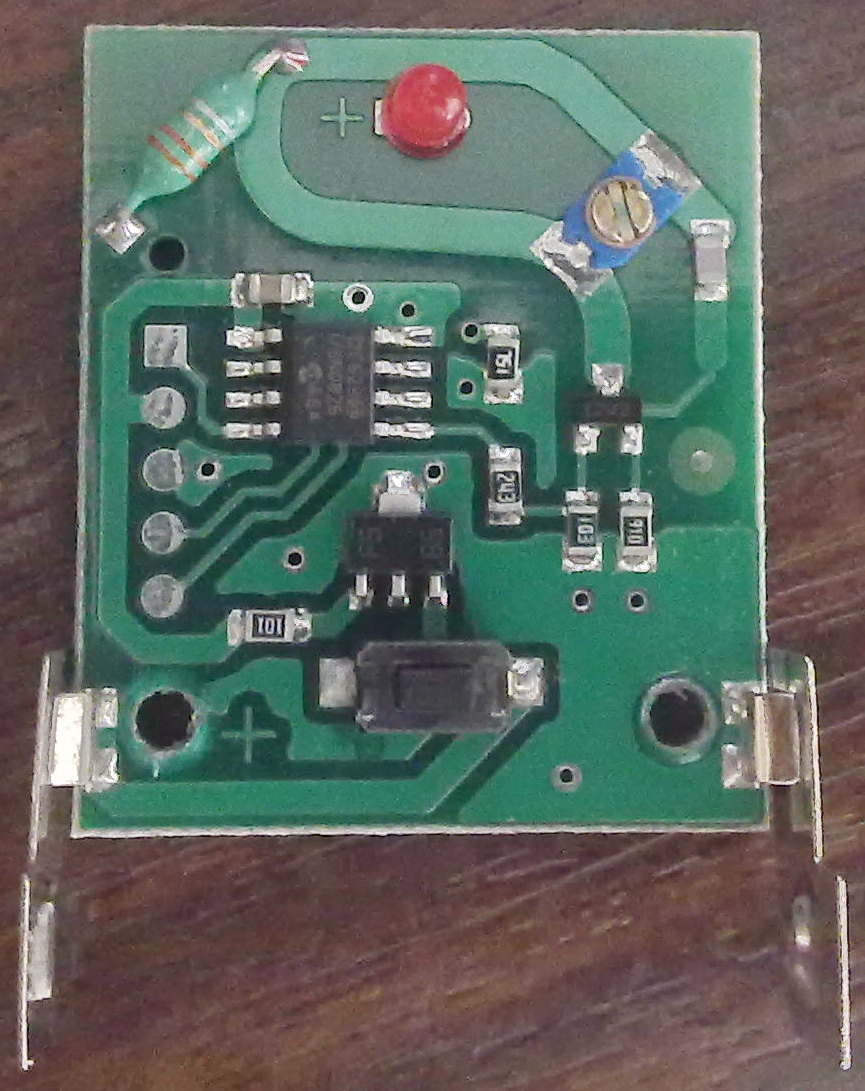

микроконтроллер
стабилизатор напряжения
транзистор
катушка индуктивности и конденсатор подстроечный.

эта фиговина питается от 12 вольтовой батарейки и фигачит достаточно далеко на частоте 433.92 мГц

там жи ничего нету практически, как оно вобще может работать, да притом вполне неплохо?

это кстати вообще что? Брелок от сиги?
сдаётся мне, работает оно на волшебном дыму.

Я так и думал

На транзисторе генератор ВЧ. МК - Ф(А)М моодулятор... похоже?

да брелок
тока не от сиги а от замка
нажал кнопку замок открылся.

приёмник там нормальный модуль фирмы телеконтролли
а передатчик вот такой чудесный.

выходит пионеров паявших пульт ДУ для телевизора размером с ладонь и кучей индуктивностей которые надо было настраивать злостно обманывали? всё гораздо проще?

А что тебя смущает? Стандартная схема передатчика, Авто брелки все такие, тебе повезло, у тебя брелки на saw фильтрах
Вокруг светодиода дорожки, это аля полосковая линия, на базу транзистора приходит сигнал запаздывающий на 180 град., благодаря чему происходит генерация. Частоту задает размер этих дорожек, она же и антенна передающая.
http://ru.wikipedia.org/wiki/%CF%EE%EB% ... 8%ED%E8%FF

мне проще в волшебный дым поверить)))))

а почему у меня в детстве были игрушки на радиоуправлении с кучей деталей внутри пульта?
это только недавно изобрели чтоли?

В игрушках было 27 мгц. Это очень мало для полосковой технологии. Поэтому ты в игрушках видишь катушки
И эффективно излучать 27 мгц сложнее.

Дмитрий вот так взял, и поломал всю сказку ))

тоесть чтобы сделать в своём девайсе абилити передавать радиосигнал надо всего лишь на свободном куске платы нарисовать точно такую же петлю и припаять 3 детальки?

а транзистор там какой-то особенный ВЧ или любой можно?

Пробовал. Даже от текстолита зависит на какой частоте будет генерить.
И _очень_ сильно зависит от точной геометрии. Если есть приемник чтоб настроить частоту - то почему нет?

Myp писал(а):а транзистор там какой-то особенный ВЧ или любой можно?

Ага транзистор ВЧ. По поводу дорожек, есть куча специальных прог, которые сами все нарисуют. Задавай частоту и тип стеклотекстолита. Совдеповского хламового текстолита в базе этих прог нет, т.к. по ним ВЧ токи не ходят.

Добавлено спустя 8 минут 8 секунд:
http://www.indemsys.ru/practical-electr ... pic12.html

или выгрызать передатчик из старых брелков

На новых брелках видел передатчик модулем
типа http://www.radiotronix.com/products/pro ... ProdID=117
Маленький, широкий диапазон питания.
Зачем его изобретать?
Ну, разве что нестандартная частота.

Зы. Есть такие ж приемник-передатчик для сигналок с обратной связью.

Добавлено спустя 3 минуты 33 секунды:
А, вот: http://www.futurlec.com/Radio-433MHZ.shtml

Чтоб не махаться с антеной и текстолитом, продаются уже готовые антенки на текстолите. А с этим брелком и замком махались наверно куча китайсев, пока настроили на брелок приемник... Если в домашних условиях делать такое, то с повторяемостью проблемы будут. Как единичный экземпляр можно играться.

А схемка походу на затухающем колебании работает... обратной связи от контура нет, скорее всего тут модуляции как таковой тоже нет.. идет кодирование количеством накачек контура колебательного.... транзюк скорее полевой относительно низкочастотный там на >400 они денег стоят а тут сэкономлено на всем... гдето както так оно работает наверно

типа скачать с инета петлю нужную и положить в шаблоны спринтлайаута не прокатит?
