как это работает?

Вопросы не попавшие в другие категории.

как это работает?

Сообщение Myp » 15 июл 2012, 22:35

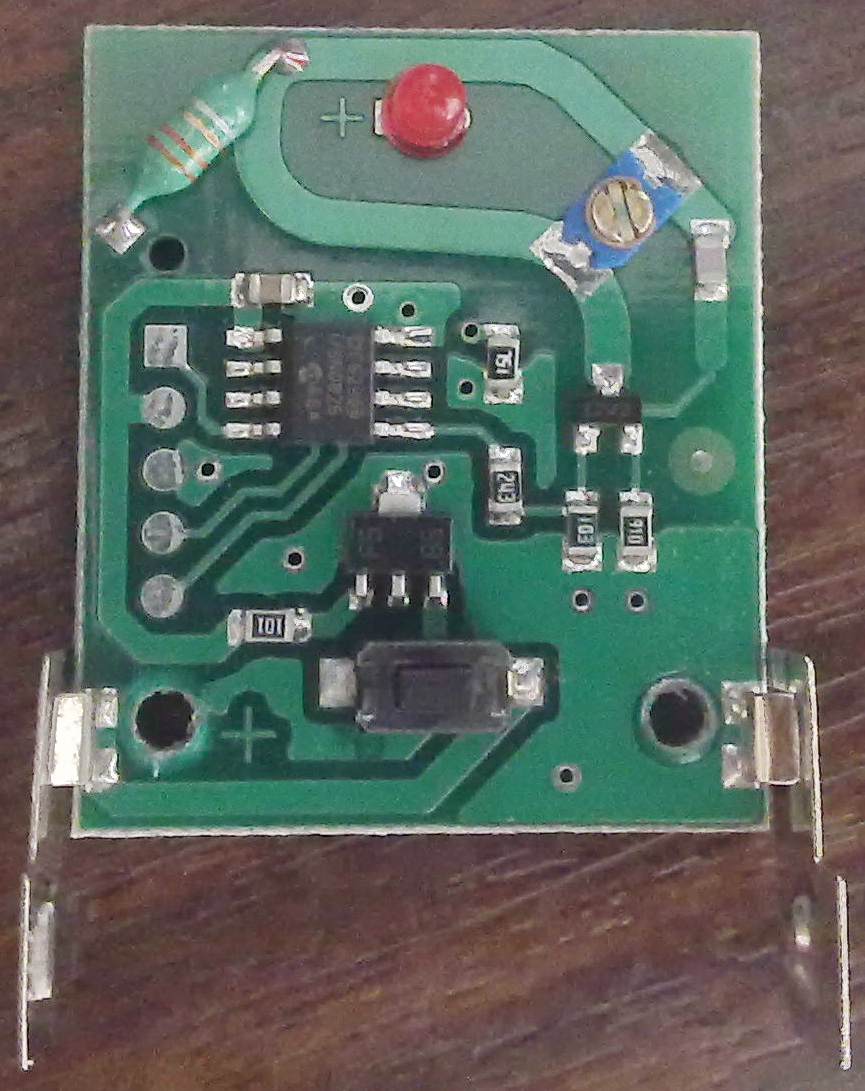

микроконтроллер
стабилизатор напряжения
транзистор
катушка индуктивности и конденсатор подстроечный.

эта фиговина питается от 12 вольтовой батарейки и фигачит достаточно далеко на частоте 433.92 мГц

там жи ничего нету практически, как оно вобще может работать, да притом вполне неплохо?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: как это работает?

Сообщение MegaBIZON » 15 июл 2012, 22:51

это кстати вообще что? Брелок от сиги?
сдаётся мне, работает оно на волшебном дыму.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: как это работает?

Сообщение EDV » 15 июл 2012, 22:53

Я так и думал :ROFL:
Аватара пользователя
EDV

Сообщения: 1015
Зарегистрирован: 06 июн 2007, 15:19
Откуда: Украина, Лисичанск
ФИО: Дмитрий Еремеев

Re: как это работает?

Сообщение Vovan » 15 июл 2012, 22:57

На транзисторе генератор ВЧ. МК - Ф(А)М моодулятор... похоже?
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: как это работает?

Сообщение Myp » 15 июл 2012, 23:46

да брелок
тока не от сиги а от замка
нажал кнопку замок открылся.

приёмник там нормальный модуль фирмы телеконтролли
а передатчик вот такой чудесный.

выходит пионеров паявших пульт ДУ для телевизора размером с ладонь и кучей индуктивностей которые надо было настраивать злостно обманывали? всё гораздо проще?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: как это работает?

Сообщение Dmitry__ » 15 июл 2012, 23:53

А что тебя смущает? Стандартная схема передатчика, Авто брелки все такие, тебе повезло, у тебя брелки на saw фильтрах :)
Вокруг светодиода дорожки, это аля полосковая линия, на базу транзистора приходит сигнал запаздывающий на 180 град., благодаря чему происходит генерация. Частоту задает размер этих дорожек, она же и антенна передающая.
http://ru.wikipedia.org/wiki/%CF%EE%EB% ... 8%ED%E8%FF
Аватара пользователя
Dmitry__

Сообщения: 7994
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: как это работает?

Сообщение Myp » 16 июл 2012, 00:00

мне проще в волшебный дым поверить)))))

а почему у меня в детстве были игрушки на радиоуправлении с кучей деталей внутри пульта?
это только недавно изобрели чтоли?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: как это работает?

Сообщение Dmitry__ » 16 июл 2012, 00:08

В игрушках было 27 мгц. Это очень мало для полосковой технологии. Поэтому ты в игрушках видишь катушки :)
И эффективно излучать 27 мгц сложнее.
Аватара пользователя
Dmitry__

Сообщения: 7994
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: как это работает?

Сообщение MegaBIZON » 16 июл 2012, 00:11

Дмитрий вот так взял, и поломал всю сказку ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: как это работает?

Сообщение Myp » 16 июл 2012, 10:02

тоесть чтобы сделать в своём девайсе абилити передавать радиосигнал надо всего лишь на свободном куске платы нарисовать точно такую же петлю и припаять 3 детальки?

а транзистор там какой-то особенный ВЧ или любой можно?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: как это работает?

Сообщение RootAdmin » 16 июл 2012, 10:41

Пробовал. Даже от текстолита зависит на какой частоте будет генерить.
И _очень_ сильно зависит от точной геометрии. Если есть приемник чтоб настроить частоту - то почему нет?
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1724
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: как это работает?

Сообщение Dmitry__ » 16 июл 2012, 12:23

Myp писал(а):а транзистор там какой-то особенный ВЧ или любой можно?

Ага транзистор ВЧ. По поводу дорожек, есть куча специальных прог, которые сами все нарисуют. Задавай частоту и тип стеклотекстолита. Совдеповского хламового текстолита в базе этих прог нет, т.к. по ним ВЧ токи не ходят.

Добавлено спустя 8 минут 8 секунд:
http://www.indemsys.ru/practical-electr ... pic12.html

или выгрызать передатчик из старых брелков :)
Аватара пользователя
Dmitry__

Сообщения: 7994
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: как это работает?

Сообщение RootAdmin » 16 июл 2012, 12:39

На новых брелках видел передатчик модулем
типа http://www.radiotronix.com/products/pro ... ProdID=117
Маленький, широкий диапазон питания.
Зачем его изобретать?
Ну, разве что нестандартная частота.

Зы. Есть такие ж приемник-передатчик для сигналок с обратной связью.

Добавлено спустя 3 минуты 33 секунды:
А, вот: http://www.futurlec.com/Radio-433MHZ.shtml
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1724
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: как это работает?

Сообщение Aseris » 16 июл 2012, 14:48

Чтоб не махаться с антеной и текстолитом, продаются уже готовые антенки на текстолите. А с этим брелком и замком махались наверно куча китайсев, пока настроили на брелок приемник... Если в домашних условиях делать такое, то с повторяемостью проблемы будут. Как единичный экземпляр можно играться.

А схемка походу на затухающем колебании работает... обратной связи от контура нет, скорее всего тут модуляции как таковой тоже нет.. идет кодирование количеством накачек контура колебательного.... транзюк скорее полевой относительно низкочастотный там на >400 они денег стоят а тут сэкономлено на всем... гдето както так оно работает наверно
Последний раз редактировалось Aseris 16 июл 2012, 15:04, всего редактировалось 2 раз(а).
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: как это работает?

Сообщение Myp » 16 июл 2012, 14:57

типа скачать с инета петлю нужную и положить в шаблоны спринтлайаута не прокатит? :(
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17913
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
