**Johnny Bravo** » 27 фев 2006, 15:01

Вот решил приобрести макетную плату от WISHER, надоело навесные тестовые схемы шмалять. В частности хочу взять WB-102+J. Кто что может сказать про них, насколько удобно?

**dx40** » 27 фев 2006, 15:24

Отличнейшие штуки!!! ОЧЕНЬ рекомендую!!! Удобно, быстро и можно собрать такие схемы, которые ни в жись не запаяешь на обычной макетке.
У меня 104-3+J - достаточно большая и удобная. Недостаток джамперов легко решается использованием кусков провода от витой пары для локалок.

**Johnny Bravo** » 27 фев 2006, 15:43

Спасибо за мнение!!! Завтра в магазин пойду!!!

А почему джамперы именно из витухи???

**-= Александр =-** » 27 фев 2006, 15:44

Мя в свое время запугали что у этих плат контакты быстро снашиваются - это так? Сколько времени ты ее уже юзаешь?

А то я прикинул: на прототип каждого девайса нужна макетка. Стоют они 100-150р обыкновенные. И естественно повторно на них ничего уже не сделаешь. А эта получается окупится за 5 раз... :wink:

**dx40** » 27 фев 2006, 15:52

Из витухи, потому что она одножильная.

По поводу снашиваются - пользуюсь полгода - проблем нет... Сейчас воткнул резистор с тоненьким выводом в дырку, где месяц торчал конденсатор с толстыми выводами - держится отлично, не хуже чем в других.
PS: WB-102+J стоит около 200р.

**EIN_ENGEL** » 04 мар 2006, 00:01

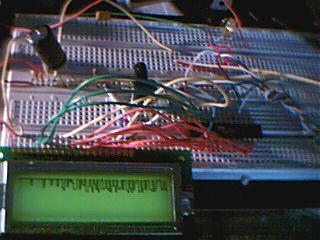

у меня уже года 4, втыкал в неё дроссели и стабилитроны с толстенными выводами, ничего не разболталось. У меня 104, типа как на фотке, но немного покороче. Зато земель больше. По бокам ещё по ряду есть.

**-= Александр =-** » 04 мар 2006, 01:07

А я обнаружил что из канцелярских скрепок (которые еще в пластиковой изоляции - джампера прямо как родные выхоят! :wink:

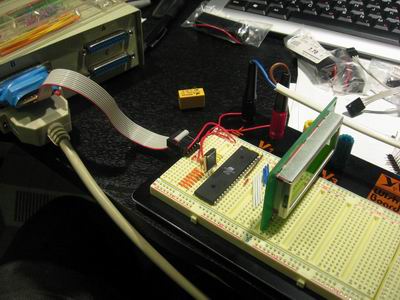

Купил тут на днях 504-L :D
(на картинке - только половина. Она такая из двух кусков состоит. Как раз под 40-ногие корпуса.

Кстати! Заметил что кварц плохо генерит... :cry: Кто-нить на макетке кварц использовал?

**EIN_ENGEL** » 04 мар 2006, 02:13

да, собирал юсб джойстик на АВРе, 12 МГц кварц нормально работал.

**-= Александр =-** » 04 мар 2006, 19:43

Хм... Наверно и правда кварц у меня кривой...

**libricon** » 05 мар 2006, 04:32

гдето читал что такие платы неочень для высокочастатных сигналов...

**Johnny Bravo** » 05 мар 2006, 10:00

Не помню где, но видел, чта производители ентих макеток гарантируют стабильность до 10МГц. У меня на 4МГц все отлично.

**Карлсон** » 06 мар 2006, 16:31

вот и я макеткой обзавелся, глядя на вас на всех.
купил WB-102+J.
вроде все понятно, но:
что делать с алюминиевым экраном?
его просто прилепить к той липучке, которая с обратной стороны платы?
или липучка нужна чтобы прикреплять плату к жесткому основанию?

**Johnny Bravo** » 06 мар 2006, 17:45

Карлсон писал(а):его просто прилепить к той липучке, которая с обратной стороны платы?
или липучка нужна чтобы прикреплять плату к жесткому основанию?

А это как душе угодно!

Но задумывали они этот экран с обр. стороны на липучку. Я вообще без экрана юзаю.

**Johnny Bravo** » 01 апр 2006, 08:22

Кто знает, чем отличаются маркировки WB от WBU?

**dx40** » 01 апр 2006, 11:58

WBU имеют какие-то цветные метки.
Люди, у кого WBU объясните зачем они!
