avr123.nm.ru писал(а):Вы на бумажке нарисуйте все и попробуйте нарисовать мнимый ток который мог бы куда то потечь. НА бумажке все ясней чем в мыслях.

Да, на бумажке вроде и некуда току течь. Но физика подсказывает, в то же время, что если есть разность потенциалов, то ток должен быть. И зачем-то же существуют развязки.
В общем-то не суть, если можно подключать по принципу "земля драйвера на землю дуины" и связывать сигнальные линии без развязок, то этого достаточно. Так, вообще, делают?

Dmtd писал(а): И зачем-то же существуют развязки.

для тех случаев когда на бумажке удается нарисовать токи которые надо "развязать".

Dmtd писал(а):Так, вообще, делают?

сферические кони в вакууме разные бывают. какой там у вас, известно только вам.

Dmtd писал(а):Земли уравняются? Но ведь фактический потенциал у земли от разных источников может отличаться? Ток не потечет между землями?

Если они от изолированных источников питания - уравняются. А если ваши источники питания не изолированы, то вас спасёт только опторазвязка.
Хотя я слабо представляю, откуда вы возьмете 2 не изолированных источника питания, если всё нормально делать.

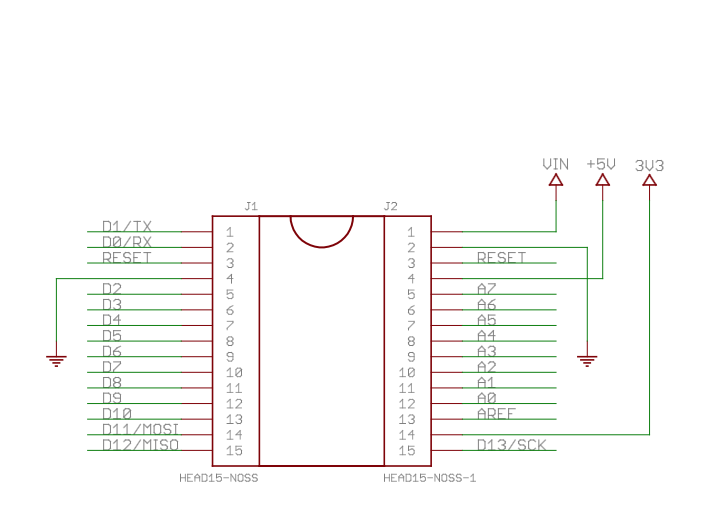

а можно ли где то на модуле выловить 3V3 ?
по схеме вижу, а где ловить не понимаю
нужно подцепить enc28j60 (Ethernet shield)

enc28j60 лопает около 150 мА, дуня потянет?

setar писал(а):а можно ли где то на модуле выловить 3V3 ?
по схеме вижу, а где ловить не понимаю
нужно подцепить enc28j60 (Ethernet shield)

Пин есть, но ни к чему не подцеплен. Теоретически можно подцепить к регулятору встроенному в CP2102 запаявшись к одному из контактов конденсатора на нем, но там гарантируется вроде только 100мА

Товарищи, а можно ли где-нибудь приобрести ORduino nano с 328 атмегой?

спроси у Кости SkyStorm member7166/

Спасибо за подсказку, у Константина есть =)
К чему я всё это вообще спрашиваю, может пригодится кому.
Использую ORduino в связке с малиной, так вот с FT232 малина дружит плохо, не видит его после включения питания, нужно перевоткнуть дуину, и все равно потом еще и байты при передаче пропадают.
А вот ОРдуинка с CP2102 работает на ура.

может проблема в том что мешает ModemManager ? он ко многим последовательным интерфейсам подключается и посылает АТ команды, если 3G модем не используете то лучше вырубить.
http://askubuntu.com/questions/216114/h ... -from-boot

Искал, нету на малине modemmanager

а дистрибутив какой?
это штатный сервис обычно установлен по умолчанию

linvinus писал(а):а дистрибутив какой?
это штатный сервис обычно установлен по умолчанию

Jessie

установлен или нет можно проверить командой

Код: Выделить всё

$ dpkg -l modemmanager
Желаемый=неизвестно[u]/установить[i]/удалить[r]/вычистить[p]/зафиксировать[h]
| Состояние=не[n]/установлен[i]/настроен[c]/распакован[U]/частично настроен[F]/
            частично установлен[H]/trig-aWait/Trig-pend
|/ Ошибка?=(нет)/требуется переустановка[R] (верхний регистр
в полях состояния и ошибки указывает на ненормальную ситуацию)
||/ Имя                         Версия             Архитектура        Описание
+++-===========================-==================-==================-============================================================
ii  modemmanager                1.0.0-2ubuntu1     amd64              D-Bus service for managing modems


ii - значит установлен

Можно удалить пакет, а можно добавить правила чтобы игнорировал
/etc/udev/rules.d/99-diable_modem.conf
для моих устройств

Код: Выделить всё

#stm ttyADC0
ATTRS{idVendor}=="0483", ATTRS{idProduct}=="5740", ENV{ID_MM_DEVICE_IGNORE}="1"

KERNEL=="rfcomm1", ENV{ID_MM_DEVICE_IGNORE}="1"


нужно заменить idVendor idProduct на свои
их узнать можно через команду lsusb
