Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Dmtd » 30 июл 2013, 17:32

avr123.nm.ru писал(а):Вы на бумажке нарисуйте все и попробуйте нарисовать мнимый ток который мог бы куда то потечь. НА бумажке все ясней чем в мыслях.

Да, на бумажке вроде и некуда току течь. Но физика подсказывает, в то же время, что если есть разность потенциалов, то ток должен быть. И зачем-то же существуют развязки.
В общем-то не суть, если можно подключать по принципу "земля драйвера на землю дуины" и связывать сигнальные линии без развязок, то этого достаточно. Так, вообще, делают?
Dmtd

Сообщения: 6
Зарегистрирован: 16 апр 2013, 18:05

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение avr123.nm.ru » 30 июл 2013, 18:25

Dmtd писал(а): И зачем-то же существуют развязки.
для тех случаев когда на бумажке удается нарисовать токи которые надо "развязать".
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Angel71 » 30 июл 2013, 18:49

Dmtd писал(а):Так, вообще, делают?

сферические кони в вакууме разные бывают. какой там у вас, известно только вам.
Аватара пользователя
Angel71

Сообщения: 9371
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение =DeaD= » 31 июл 2013, 00:25

Dmtd писал(а):Земли уравняются? Но ведь фактический потенциал у земли от разных источников может отличаться? Ток не потечет между землями?

Если они от изолированных источников питания - уравняются. А если ваши источники питания не изолированы, то вас спасёт только опторазвязка.
Хотя я слабо представляю, откуда вы возьмете 2 не изолированных источника питания, если всё нормально делать.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24158
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение setar » 12 авг 2015, 14:25

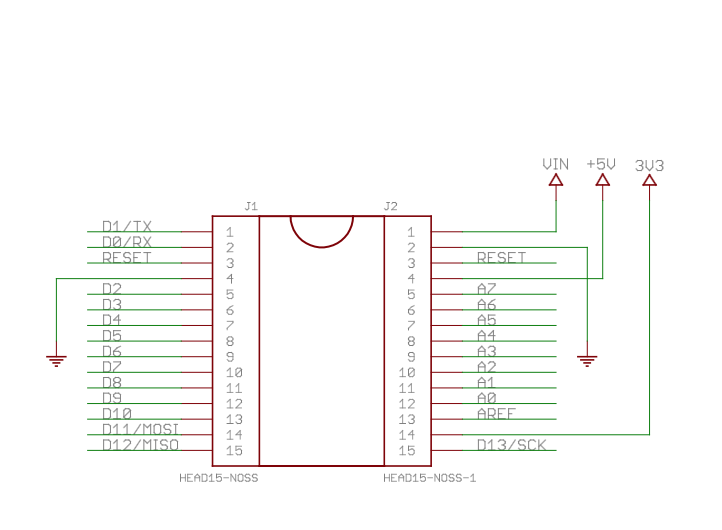

а можно ли где то на модуле выловить 3V3 ?
по схеме вижу, а где ловить не понимаю
нужно подцепить enc28j60 (Ethernet shield)
Вложения
Снимок экрана 2015-08-12 в 13.20.14.png
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Madf » 12 авг 2015, 16:19

enc28j60 лопает около 150 мА, дуня потянет?
Madf

Сообщения: 2310
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение =DeaD= » 12 авг 2015, 19:49

setar писал(а):а можно ли где то на модуле выловить 3V3 ?
по схеме вижу, а где ловить не понимаю
нужно подцепить enc28j60 (Ethernet shield)

Пин есть, но ни к чему не подцеплен. Теоретически можно подцепить к регулятору встроенному в CP2102 запаявшись к одному из контактов конденсатора на нем, но там гарантируется вроде только 100мА
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24158
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Holmes » 11 июн 2016, 19:14

Товарищи, а можно ли где-нибудь приобрести ORduino nano с 328 атмегой?
Аватара пользователя
Holmes

Сообщения: 228
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение setar » 13 июн 2016, 12:26

спроси у Кости SkyStorm member7166/
Аватара пользователя
setar
Site Admin

Сообщения: 9478
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Holmes » 15 июн 2016, 13:49

Спасибо за подсказку, у Константина есть =)
К чему я всё это вообще спрашиваю, может пригодится кому.
Использую ORduino в связке с малиной, так вот с FT232 малина дружит плохо, не видит его после включения питания, нужно перевоткнуть дуину, и все равно потом еще и байты при передаче пропадают.
А вот ОРдуинка с CP2102 работает на ура.
Аватара пользователя
Holmes

Сообщения: 228
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение linvinus » 15 июн 2016, 18:22

может проблема в том что мешает ModemManager ? он ко многим последовательным интерфейсам подключается и посылает АТ команды, если 3G модем не используете то лучше вырубить.
http://askubuntu.com/questions/216114/h ... -from-boot
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1599
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Holmes » 16 июн 2016, 00:38

Искал, нету на малине modemmanager :pardon:
Аватара пользователя
Holmes

Сообщения: 228
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение linvinus » 16 июн 2016, 01:22

а дистрибутив какой?
это штатный сервис обычно установлен по умолчанию
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1599
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение Holmes » 17 июн 2016, 00:01

linvinus писал(а):а дистрибутив какой?
это штатный сервис обычно установлен по умолчанию

Jessie
Аватара пользователя
Holmes

Сообщения: 228
Зарегистрирован: 08 окт 2010, 14:22
Откуда: Москва
прог. языки: Pascal, С, C#, Java
ФИО: Роман

Re: Контроллер универс. ORduino Nano, Arduino IDE-совместимы

Сообщение linvinus » 17 июн 2016, 00:44

установлен или нет можно проверить командой
Код: Выделить всёРазвернуть
$ dpkg -l modemmanager
Желаемый=неизвестно[u]/установить[i]/удалить[r]/вычистить[p]/зафиксировать[h]
| Состояние=не[n]/установлен[i]/настроен[c]/распакован[U]/частично настроен[F]/
            частично установлен[H]/trig-aWait/Trig-pend
|/ Ошибка?=(нет)/требуется переустановка[R] (верхний регистр
в полях состояния и ошибки указывает на ненормальную ситуацию)
||/ Имя                         Версия             Архитектура        Описание
+++-===========================-==================-==================-============================================================
ii  modemmanager                1.0.0-2ubuntu1     amd64              D-Bus service for managing modems

ii - значит установлен

Можно удалить пакет, а можно добавить правила чтобы игнорировал
/etc/udev/rules.d/99-diable_modem.conf
для моих устройств
Код: Выделить всёРазвернуть
#stm ttyADC0
ATTRS{idVendor}=="0483", ATTRS{idProduct}=="5740", ENV{ID_MM_DEVICE_IGNORE}="1"

KERNEL=="rfcomm1", ENV{ID_MM_DEVICE_IGNORE}="1"

нужно заменить idVendor idProduct на свои
их узнать можно через команду lsusb
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1599
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С
