Чтобы не потерялось - про самый-самый первый модуль "OPEN ROBOTICS".
Схема и печатка в EAGLE:
Страница вики про этот модуль: [[Шлюз-контроллер GATE-A8D16]]
Для истории :) - как создавался самый-самый первый модуль OR
Сообщений: 7
• Страница 1 из 1
Для истории :) - как создавался самый-самый первый модуль OR
=DeaD= » 19 июл 2009, 11:38
- Вложения
-

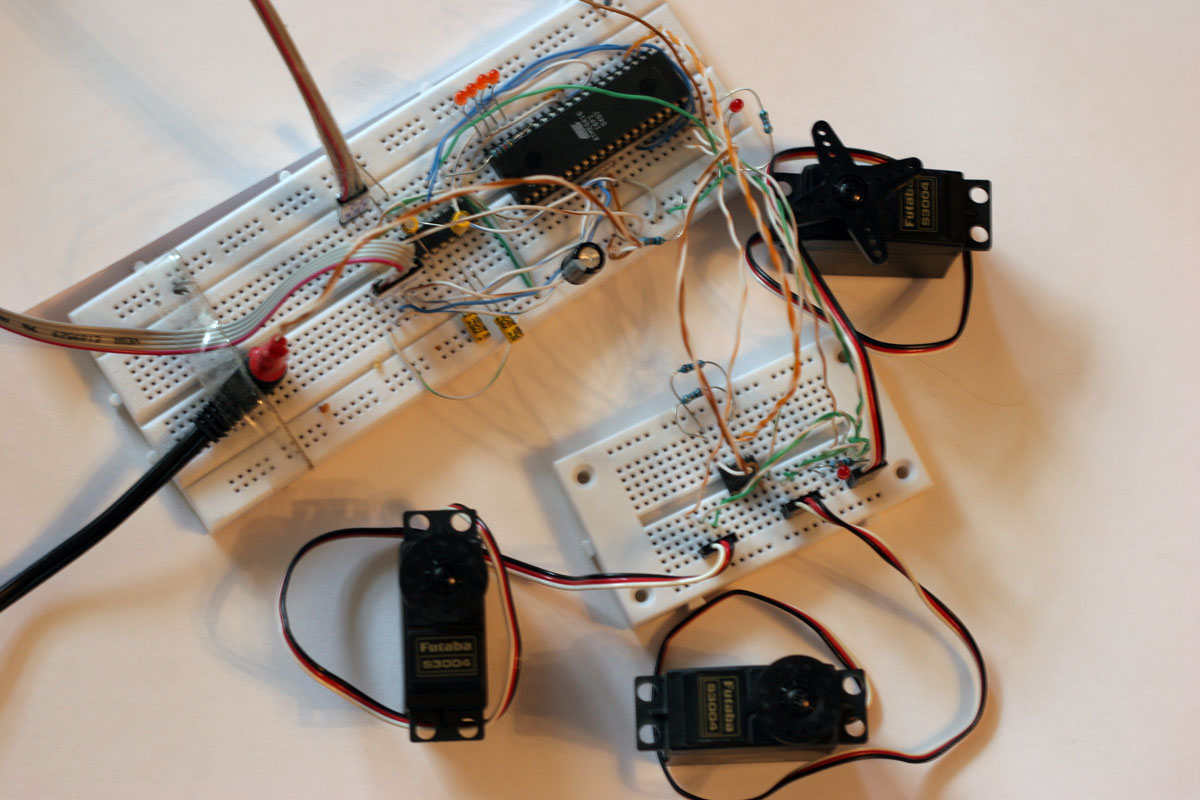

- Разработка схемы модуля и прошивки на макетке - управляем сервами, работаем с внешней i2c-памятью (маленькая микра на второй макетке).
-

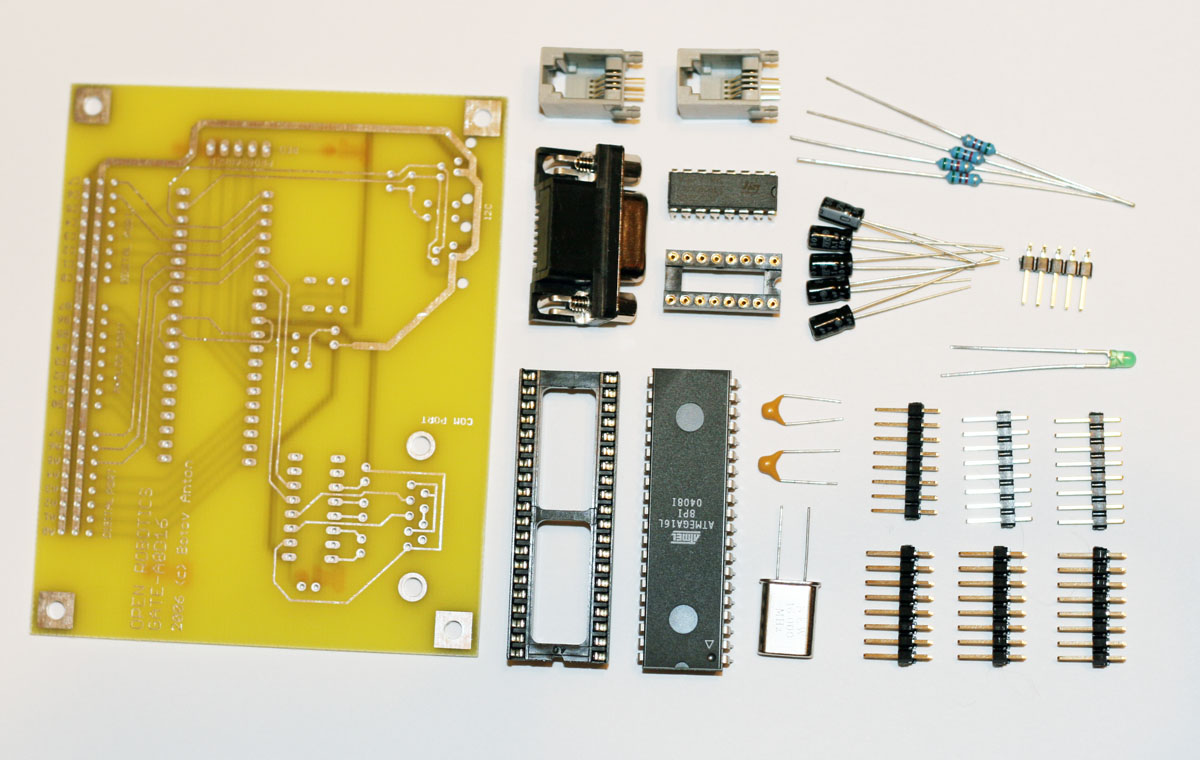

- Плата и набор деталек для сбора модуля
-

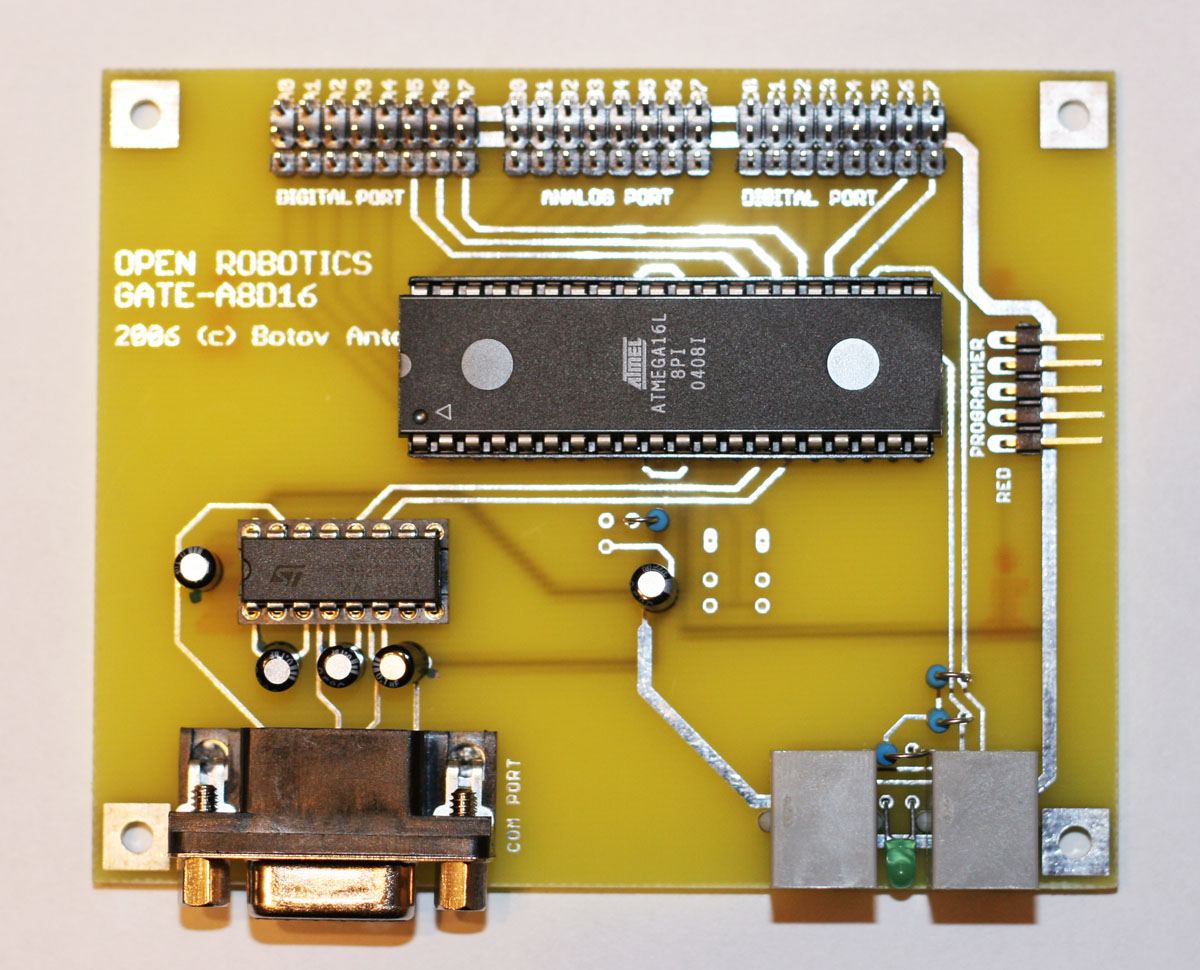

- Модуль в сборе
-

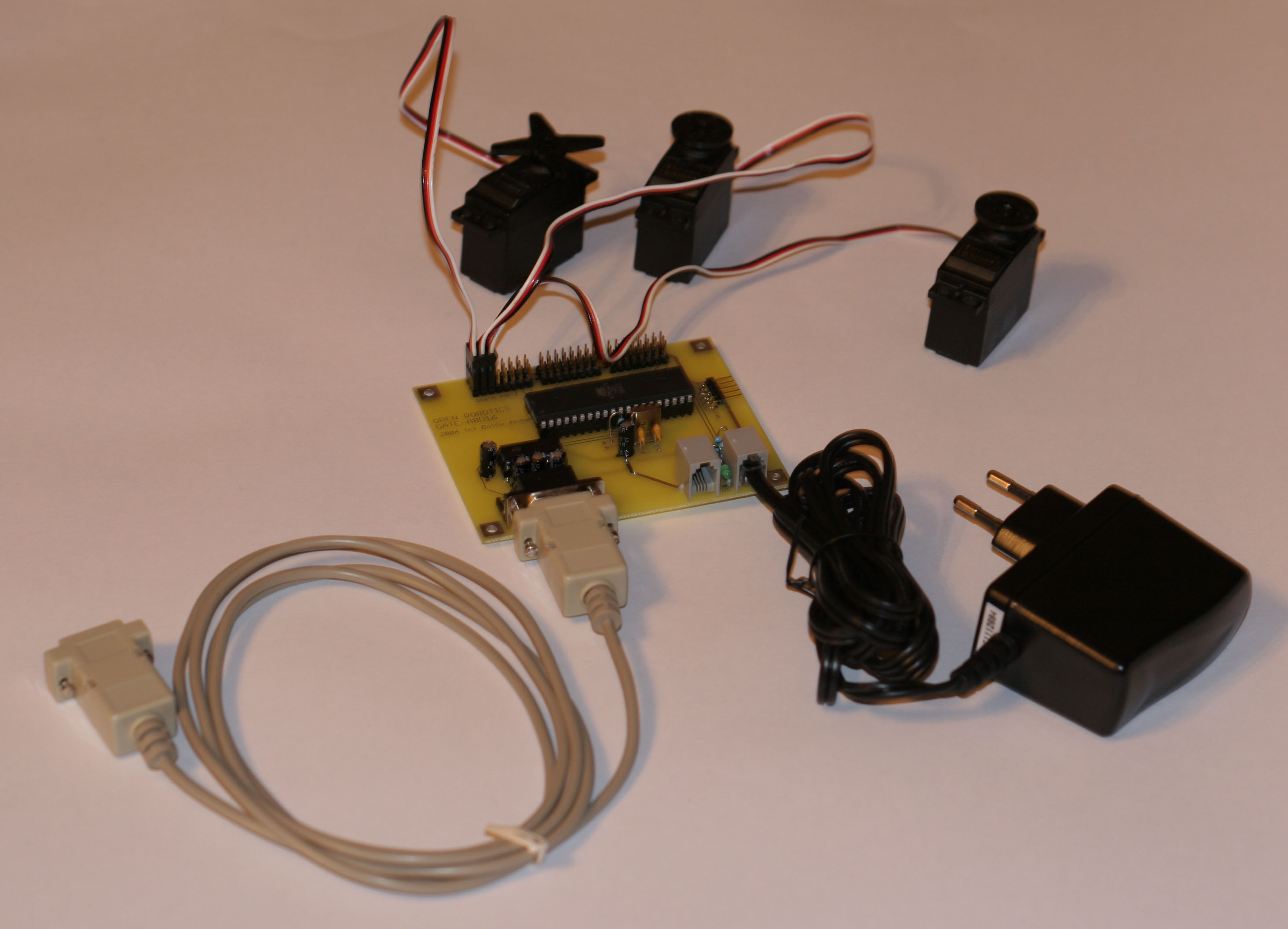

- Модуль с подключенными сервами, питанием и проводом для COM-порта.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Для истории :) - как создавался самый-самый первый модуль OR
avr123.nm.ru » 19 июл 2009, 13:51
Интересные фотки. Архив файлов к платам приложишь ?
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
Re: Для истории :) - как создавался самый-самый первый модуль OR
pashteet » 31 дек 2009, 23:45
Интересно, плата фоторезистом сделана?
-
pashteet - Сообщения: 930
- Зарегистрирован: 28 авг 2009, 12:50
- Откуда: Волжский
- Skype: pashok0988
- ФИО: Павел Петрович
Re: Для истории :) - как создавался самый-самый первый модуль OR
=DeaD= » 01 янв 2010, 00:52
Резонитом
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Для истории :) - как создавался самый-самый первый модуль OR
avr123.nm.ru » 01 янв 2010, 00:53
Ты архив с документацией прицепил бы.
Читайте !
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
Re: Для истории :) - как создавался самый-самый первый модуль OR
=DeaD= » 01 янв 2010, 01:00
Прилепил в первое сообщение темы.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Для истории :) - как создавался самый-самый первый модуль OR
Michael_K » 01 янв 2010, 02:02
Схема клево нарисована
-
Michael_K - Сообщения: 6028
- Зарегистрирован: 07 окт 2009, 00:29
- Откуда: СПб
