Для истории :) - как создавался самый-самый первый модуль OR

Сообщение =DeaD= » 19 июл 2009, 11:38

Чтобы не потерялось - про самый-самый первый модуль "OPEN ROBOTICS".

Схема и печатка в EAGLE: http://www.roboforum.ru/download/file.php?id=3734
Страница вики про этот модуль: [[Шлюз-контроллер GATE-A8D16]]
Вложения
Разработка схемы модуля и прошивки на макетке - управляем сервами, работаем с внешней i2c-памятью (маленькая микра на второй макетке).
Плата и набор деталек для сбора модуля

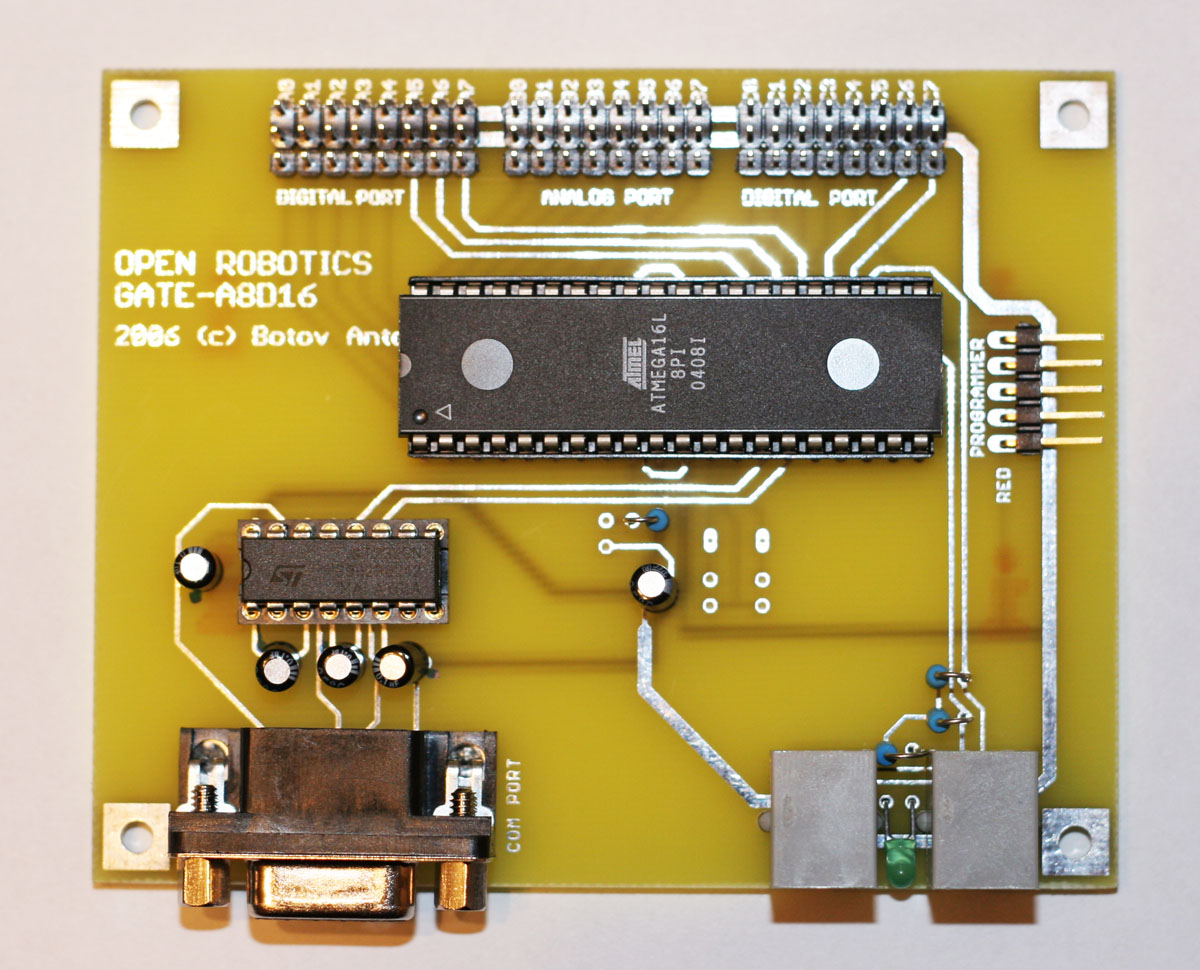

Модуль в сборе
Модуль с подключенными сервами, питанием и проводом для COM-порта.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
