Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение кулер 23 » 16 ноя 2009, 22:26

1-оф 2-оф 3-он 4-он 5-он
а питание токо на программатор надо подавать? конечно усб вставил
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 16 ноя 2009, 22:32

2кулер 1-2-3-4-5 могут быть припаяны в прямом и обратном порядке, мне надо напротив каких надписей на плате (BUS*, PRG*) переключатели выставлены в ON :)

Программатору надо, чтобы он был воткнут в USB, получал питание с порта RoboBus.

Ну и конечно же драйвера надо поставить, всё как у нас в доках: [[OR-PROG-USB]]
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение кулер 23 » 16 ноя 2009, 22:36

prg---ON prgrx---ON prgtx---ON buspr---OFF bustx---OFF
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 16 ноя 2009, 22:39

тут ок, а что с драйверами под FT232RL, поставлены?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение кулер 23 » 16 ноя 2009, 22:43

ты про это http://www.ftdichip.com/Drivers/VCP.htm если да то поставлены
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 16 ноя 2009, 22:47

Хм, а что выбирается в настройках программатора в CVAVR?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение ALHIMIK » 16 ноя 2009, 22:50

есть подозрения что изза кряка кваварский терминал и программатор работают не правильно
проверено на атаврисп мк2
:oops:
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение кулер 23 » 16 ноя 2009, 22:52

SKT500 COM 4
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 16 ноя 2009, 22:54

что-то я после сообщения ALHIMIK'а расхотел участвовать в такой удалённой отладке :)

2кулер23: А нет желания на другом пакете попробовать программатор? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение кулер 23 » 16 ноя 2009, 23:03

=DeaD= писал(а):2кулер23: А нет желания на другом пакете попробовать программатор?

На каком

Добавлено спустя 5 минут 16 секунд:

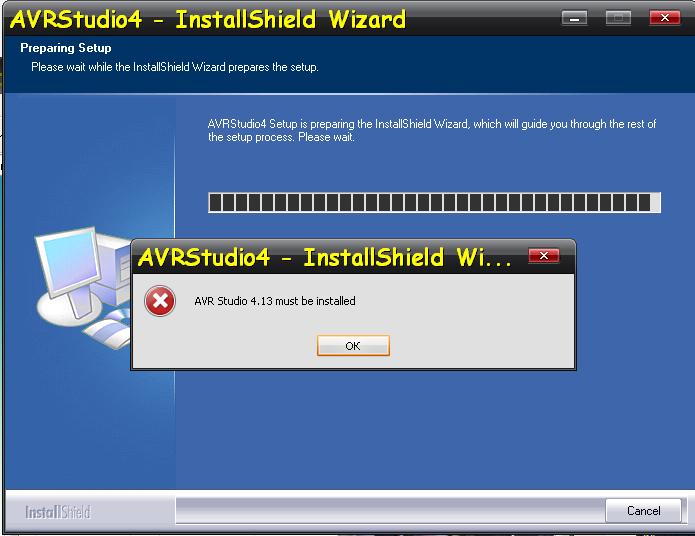

AVR Studio не устанавливается ошибку пишет
Вложения
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение =DeaD= » 16 ноя 2009, 23:19

Дык это видимо какой-то апгрейд скачан :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение кулер 23 » 16 ноя 2009, 23:22

а скока весит нормальная прога
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение Duhas » 16 ноя 2009, 23:25

вот ссыль на студию последнюю...

http://www.atmel.com/dyn/resources/prod ... 7Setup.exe
_
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение кулер 23 » 16 ноя 2009, 23:26

ладно опишусь как скачаю а эт дооолгая история
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Модуль OR-PROG-USB: USB-Программатор + USB<=>UART мост

Сообщение avr123.nm.ru » 16 ноя 2009, 23:29

ИМХО проще CVAVR скачать 2 Мб всего.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
