Опс, а можно крупнее и без такой жесткой засветки, а то я даже не вижу ON-OFF положения на переключателе, непропайку заметить - я вообще молчу

Кстати, мультиметр есть?

Мультиметр есть, все PRG* выставлены в ON, BUS* в OFF. Счас попробую макро сделать.

Добавлено спустя 3 часа 2 минуты 11 секунд:

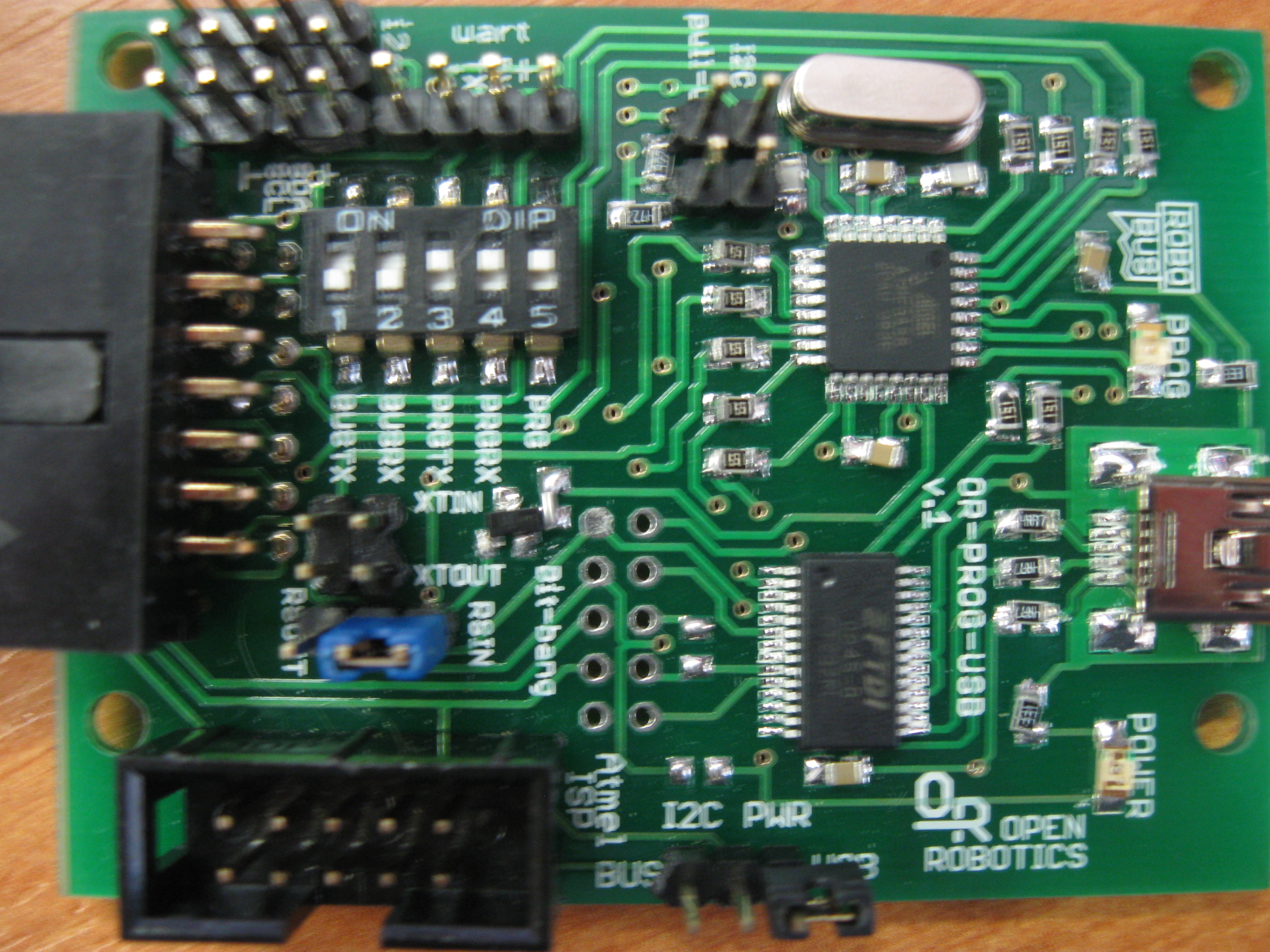

вот собственно фотка.

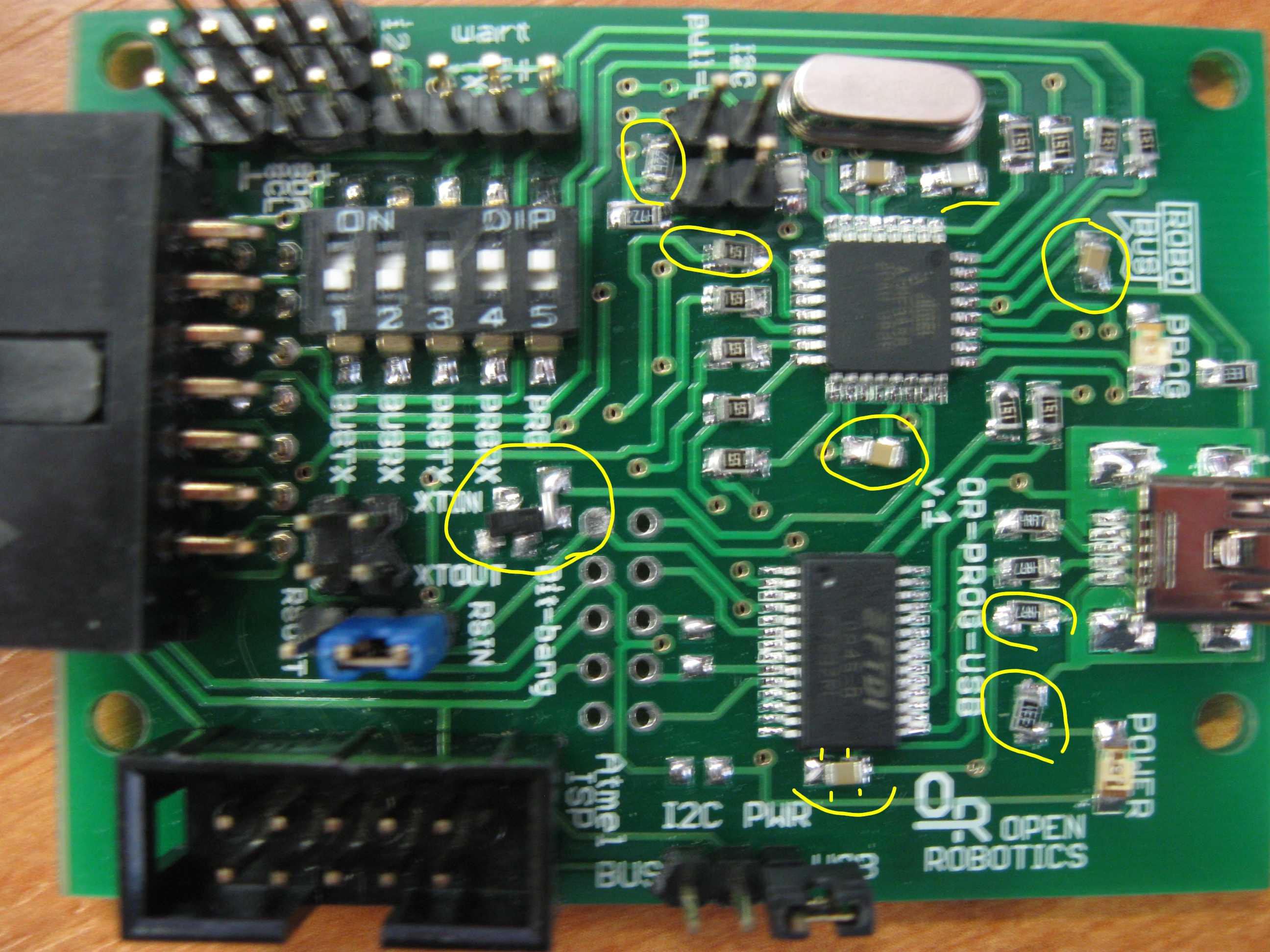

Други ! ИМХО надо повышать качество пайки модулей OR. А то прям расколбас какой то несмотря на пром. платы.

в печке они детали сами бы выровнялись за счет поверхностного самонатяжения

Что-то мне стыдно за наши OR хотя это не я паял видимо это Андрей на последнем издыхании допаивал партию

У меня аккуратней обычно, ну и в целом мы переходим постепенно на промышленный монтаж на автоматическом оборудовании, завтра повезу первый раз мешок деталек для партии контроллеров, страшно, вдруг чего не так запаяют.

PS: А это и правда "взрыв на макаронной фабрике"

Добавлено спустя 1 час 10 минут 52 секунды:
Есть подозрение, что на плате отсутствует R2 на 3k3 над I2C PWR.
Андрей, глянь плиз?

2R0Ver: Есть паяльник и резистор на 3-10 кОм, проверить эту версию?

=DeaD= писал(а):Добавлено спустя 1 час 10 минут 52 секунды:
Есть подозрение, что на плате отсутствует R2 на 3k3 над I2C PWR.

2R0Ver: Есть паяльник и резистор на 3-10 кОм, проверить эту версию?

Паяльник есть, резистор найду, в течении дня попробую подпаять, как загрузка будет:)

ЗЫ А диодик POWER загорается при подаче питания.

Да это резистор подтягивающий резет к питанию у МК, похоже Андрей просто проверил, что МК прошился нормально и всё

УжОс ! ИМХО надо делать лист тестирования с чекбоксами, проводить эти тесты по отработаной методике, ставить галки по пройденым тестам и вкладывать в упаковку с продуктом.

EdGull писал(а):в печке они детали сами бы выровнялись за счет поверхностного самонатяжения

Еще можно феном паять, тоже ровненько встают

avr123.nm.ru писал(а):УжОс ! ИМХО надо делать лист тестирования с чекбоксами, проводить эти тесты по отработаной методике, ставить галки по пройденым тестам и вкладывать в упаковку с продуктом.

А еще можно госприёмку устроить вкладывать то зачем? Проверили по списку, наклеили стикер "QC" с подписью и всё

Добавлено спустя 32 секунды:

pashteet писал(а):Еще можно феном паять, тоже ровненько встают

Если рядом ничего нет, а то всё что рядом сдувает

у меня не сдувает

Слабенький у тебя фен

Там крутилочка есть

=DeaD= писал(а):вкладывать то зачем ?

Чтобы потребитель знал какие режимы проверены.

=DeaD= писал(а):Проверили по списку, наклеили стикер "QC" с подписью и всё

А как потребитель узнает что именно проверено ?

Даже по виду галочек можно обычно понять подряд ли их накалякали или действительно чел отвлекался на проверку очередного пункта и потом уже галку писал.

Я вообще склоняюсь к сборке стенда который будет проверять различные режимы автоматом, а то 50 контроллеров ручками проверять пусть даже по 10 тестам - убиться, а надо бы как минимум 32 порта серв проверить, 16 портов GPIO
