Светодиода где?

Ну, я так понимаю на программаторе должны были зажечься.
Может 5в моловато, всё-таки?

aldaris писал(а):Приобрёл модуль OR-AVR-M128-S и OR-PROG-USB сделал как на схеме http://roboforum.ru/download/file.php?id=10158&mode=view, в качестве блока питания комп. БП, программатор определяется, но признаков работы, то есть горящего светодилоа не наблюдаю =(, в чём может быть дело?

Какое питание? Поставлена ли перемычка питания логики от силовых линий?

Добавлено спустя 24 секунды:

aldaris писал(а):Может 5в моловато, всё-таки?

Да нет, у меня от 5В всё работает.

На программаторе 2 светодиода. Один показывает наличие питания, второй - режим программирования. Питается программатор от программируемого контроллера. Чтобы программатор работал, на шине RoboBus должно присутствовать устройство, выдающее питание +3В. Таким устройвом может быть сам OR-AVR-M128-S - у него встроенные стабилизаторы. Чтобы их включить, надо сделать следующее:
1. На OR-AVR-M128-S замкнуть джампер "+3.3V"
и

2. Подать +6-9 вольт на разъем VLOG
или
3. Замкнуть джампер под разъёмом VLOG - тогда питание будет браться с разъёма питания серв (справа)

2. Достаточно 5В подать питания - всё работает (ну за исключением внешних устройств которым надо 5В, их в этом случае питать надо будет не от шины 5В, а от силового питания), многократно проверялось.

При условии правильно выставленных джамперов. Давай дождемся, чтобы aldaris подтвердил

Пусть сфоткает плату чтоб джамперы видно ыбло.

Джампер на 3.3, горизонтально =)
5В, на VOGL не хватит?

Замкнуть джампер под разъёмом VLOG - тогда питание будет браться с разъёма питания серв (справа)

Слайды! Слайды!

(фотку бы )

Добавлено спустя 52 секунды:
Да, кстати, не все разъемы питания одинаково полезны - надо на оба разъема подавать питание, или только на правый (с него питание логики через джампер идёт - с того, который рядом с этим джампером)

Ща будут слайды =)

Т.е. +5 вольт припоять справа и замкноть VLOG, ок... но сначало сфоткую.

Добавлено спустя 9 минут 15 секунд:
Вот картинка http://slil.ru/28076118

Кстати, как картинки сюда залить?

Эээээ зачем припаивать? Разъемы же в комплекте?

Добавлено спустя 3 минуты 20 секунд:

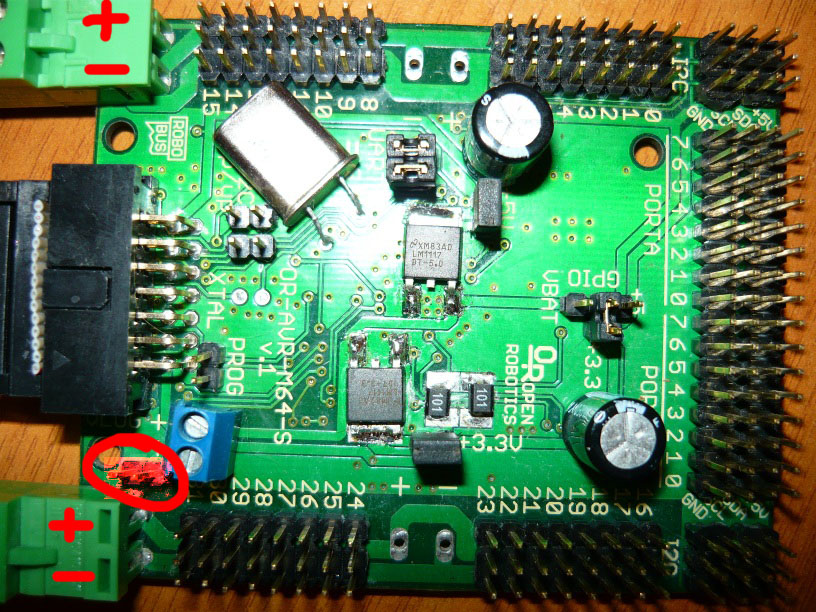

Красным обвёл джампер подключения питания логики к силовому питанию - его нужно включить.
Перед этим проверьте полярность питания (подписал её на разъемах) иначе можно сжечь контроллер.

Ну есть два разъёма, ещё два можно для доп питания, я сначала подумал ты о них говоришь =), я подал по 5 вольт на оба, правда щас думаю.... поидеи БП большую нагрузочную способность обеспечивает, ну я на одну линию 5В их посадил...

НУ полярность правильная, а джампера чёта нету =( пойду с компа сниму...

Можно с выбора питания GPIO снять.

Добавлено спустя 33 минуты:

aldaris писал(а):Ну есть два разъёма, ещё два можно для доп питания

Для доп-питания надо запаивать только если на какой-то стороне (или на обеих сторонах) сервам не будет хватать 16А

Нет, не заработало,:cry: мультиметр показывает 5в на том и на том, обе перемычки замкнуты , 3.3В и VLOG...
есть ли ещё идеи
