Чайник и OR-BTM111-9.6
Re: Чайник и OR-BTM111-9.6
Duhas » 11 май 2009, 15:40
galex, такое ощущение что на разных я зыках говорим, НЕТУ там этой вкладки...
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
| Реклама | ||||
|
|
|
|||
 |
||||
Re: Чайник и OR-BTM111-9.6
VIRUS_V8 » 11 май 2009, 15:42
=DeaD= » 8 минут назад
А там всё просто - синий 9600, зеленый 115200
подождите вы о чем, синий зеленый, чет не пойму
А там всё просто - синий 9600, зеленый 115200
подождите вы о чем, синий зеленый, чет не пойму
- VIRUS_V8
- Сообщения: 170
- Зарегистрирован: 06 май 2008, 18:33
- Откуда: г. Щигры, Курская обл.
- прог. языки: Delphi, BASCOM-AVR(basic)
- ФИО: Павел
Re: Чайник и OR-BTM111-9.6
blindman » 11 май 2009, 15:55
Цвет платы микросборки, установленной на плату модуля
-
blindman - Сообщения: 4130
- Зарегистрирован: 29 апр 2008, 21:15
- Откуда: Хабаровск
- прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
- ФИО: Андрей Юрьевич
- VIRUS_V8
- Сообщения: 170
- Зарегистрирован: 06 май 2008, 18:33
- Откуда: г. Щигры, Курская обл.
- прог. языки: Delphi, BASCOM-AVR(basic)
- ФИО: Павел
Re: Чайник и OR-BTM111-9.6
=DeaD= » 11 май 2009, 15:59
Кстати, чуть не забыл ответить
Там теоретически вывод SPI-интерфейса, но я его убрал (не стал распаивать) - он мешает программатору и вообще не ясно, чего через него делать можно.
Duhas писал(а):ПС, Dead, а что там еще на плате разведено.. де незаяпаянные деталюшки?
Там теоретически вывод SPI-интерфейса, но я его убрал (не стал распаивать) - он мешает программатору и вообще не ясно, чего через него делать можно.
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
| Реклама | ||||
|
|
|
|||
|
||||
Re: Чайник и OR-BTM111-9.6
Duhas » 11 май 2009, 16:03
кстати, было бы неплохо в след редакции индикацию повесить туда ...
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Чайник и OR-BTM111-9.6
=DeaD= » 11 май 2009, 16:05
Duhas писал(а):кстати, было бы неплохо в след редакции индикацию повесить туда ...
Мы специальную тему завели где принятые решения фиксируем по коррекции модулей
можно с ней сверяться: viewtopic.php?f=73&t=5652-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Чайник и OR-BTM111-9.6
Romeo » 07 сен 2009, 20:56
Проблема в том, что никак не могу включить модуль OR-BTM111-9.6
Есть питание 5В, собрал источник 3,3В на делителе напряжения. BlueTooth Dongle (на компе) не определяет модуль. Может делитель не даёт необходимой мощности для для включения OR-BTM111-9.6 ?
Есть питание 5В, собрал источник 3,3В на делителе напряжения. BlueTooth Dongle (на компе) не определяет модуль. Может делитель не даёт необходимой мощности для для включения OR-BTM111-9.6 ?

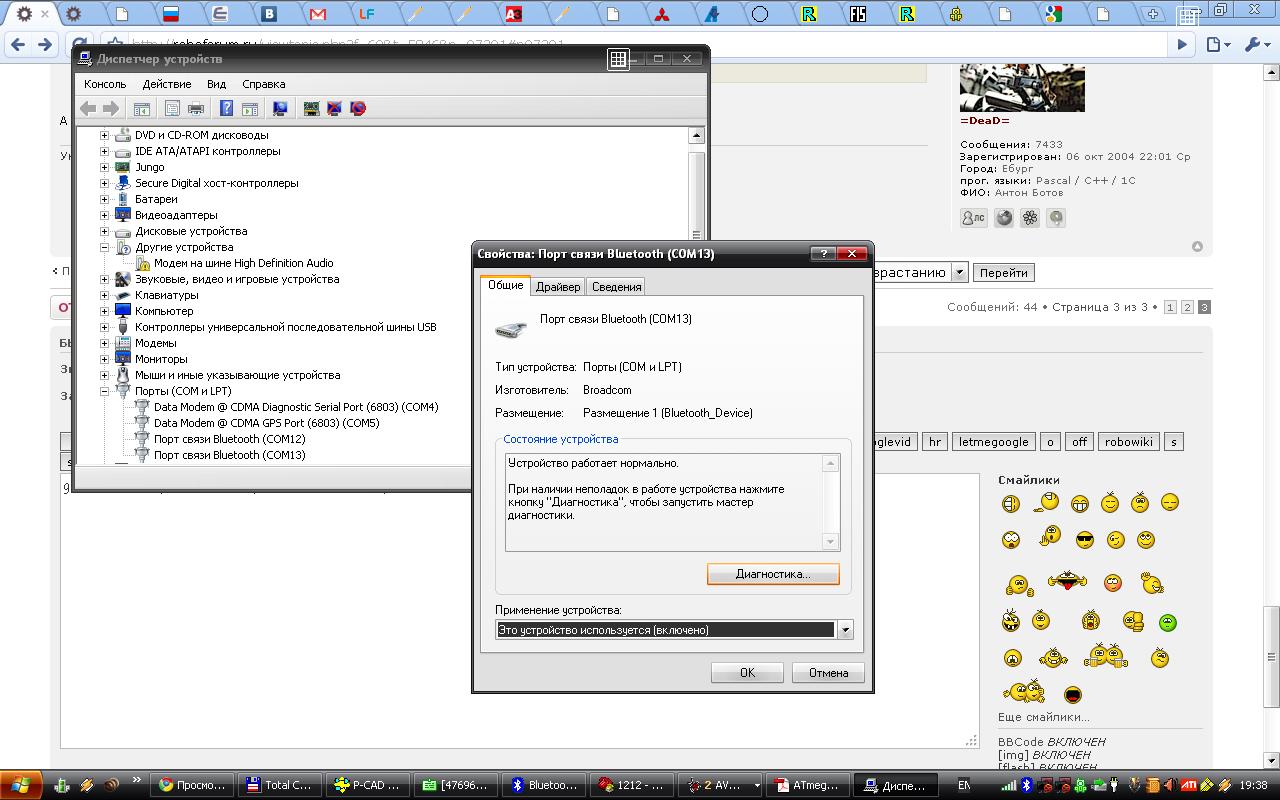

- Вложения
-
- 1.JPG (4.32 КиБ) Просмотров: 2077
-
Romeo - Сообщения: 320
- Зарегистрирован: 04 фев 2009, 16:02
- Откуда: Десногорск
- прог. языки: VB, MicroC, Pascal, С++ Builder
Re: Чайник и OR-BTM111-9.6
avr123.nm.ru » 07 сен 2009, 21:11
160 Ом лучше заменить парой диодов 1N400x где x это всякие разные числа
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
- Предупреждения: -8
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Чайник и OR-BTM111-9.6
yak-40 » 07 сен 2009, 21:21
Делитель не катит
Нагрузка неравномерная. Во время передачи потребление резко возрастает.
Нужен стабилизатор.
Нагрузка неравномерная. Во время передачи потребление резко возрастает.
Нужен стабилизатор.
-
yak-40 - Сообщения: 3037
- Зарегистрирован: 23 окт 2007, 22:03
- Откуда: Москва
- прог. языки: С
- ФИО: Евгений Яковец
Re: Чайник и OR-BTM111-9.6
=DeaD= » 07 сен 2009, 21:24
Делитель - это отличный способ спалить BTM111. На этом его приемущества заканчиваются.
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: Чайник и OR-BTM111-9.6
Duhas » 07 сен 2009, 21:27
спалить - врядли ) но и работать стабильно точно не будет ) всем что так лень припаять стаб + 2 кондера + (в моем варианте) 2 диода и 4 резюка?
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
Re: Чайник и OR-BTM111-9.6
Romeo » 07 сен 2009, 21:31
Стабилизатор у нас найти очень сложно. Регулируемый долго настраивать. Питание 5В уже стабилизировано. Раз не получится, будем искать.
-
Romeo - Сообщения: 320
- Зарегистрирован: 04 фев 2009, 16:02
- Откуда: Десногорск
- прог. языки: VB, MicroC, Pascal, С++ Builder
Re: Чайник и OR-BTM111-9.6
Duhas » 07 сен 2009, 21:35
1117.... найти мона на старых материнках, в дохлых картридерах ...
Добавлено спустя 1 минуту 59 секунд:
ПС мона подумать что еще нужно и затариться в инет магазине...
Добавлено спустя 1 минуту 59 секунд:
ПС мона подумать что еще нужно и затариться в инет магазине...
-
Duhas - Сообщения: 6338
- Зарегистрирован: 15 сен 2007, 13:03
- Откуда: Красноярск
- прог. языки: ASM(МК), C(PC)
- ФИО: Гагарский Андрей Александрович
