**Master** » 27 апр 2009, 23:10

А ну конечно компонента BCсом не работает, я же ее поламал :oops:

склероз.

Добавлено спустя 3 минуты 22 секунды:
Вообщем всем огромное спасибо, но если будут умные мысли, обязательн делитесь не держите в себе. :beer:

**yak-40** » 27 апр 2009, 23:10

На каком расстоянии уверенно работает?

**Master** » 27 апр 2009, 23:13

Не проверял, лежал на расстоянии 1м, будет плата проверю, а то боюсь пока буду носить коротну, все на сополях.

**=DeaD=** » 27 апр 2009, 23:21

Master писал(а):Не проверял, лежал на расстоянии 1м, будет плата проверю, а то боюсь пока буду носить коротну, все на сополях.

а ты ПК оттащи :crazy:

**Master** » 27 апр 2009, 23:48

Итак подытожим последовательность действий. Номера пунктов соответствуют номерам картинок.

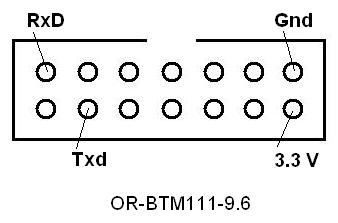

1. Подключаем модуль по схеме. Если смотреть спереди на разъем который на модуле (с той стороны, куда будет разъем на шлейфе втыкаться). RxD и TxD замыкаем друг на друга, чтоб получить то что отослали.

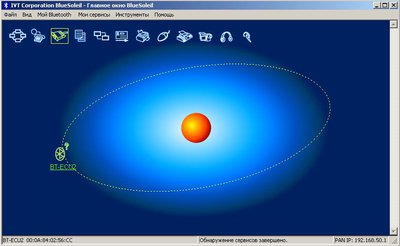

2. Жмем солнышко и находим наше устройство, вот оно BT-ECU2.

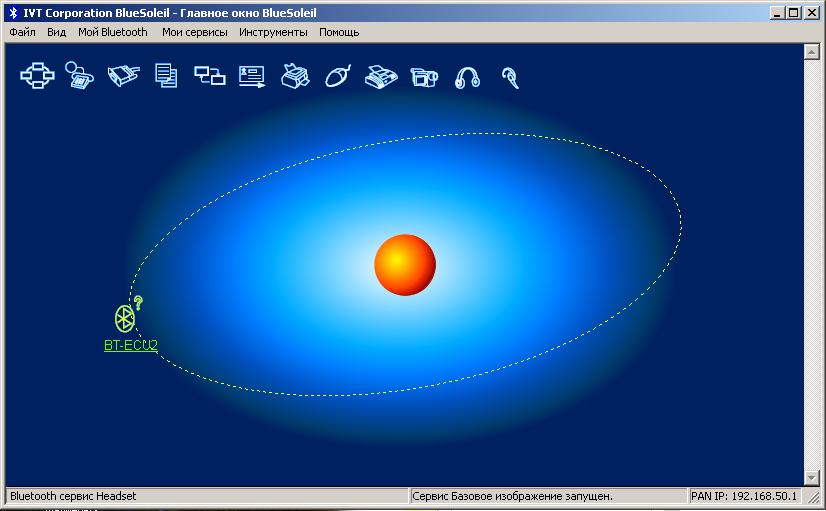

3. Делаем по найденному устройству двойной клик. После этого изображение порта обведется квадратиком.

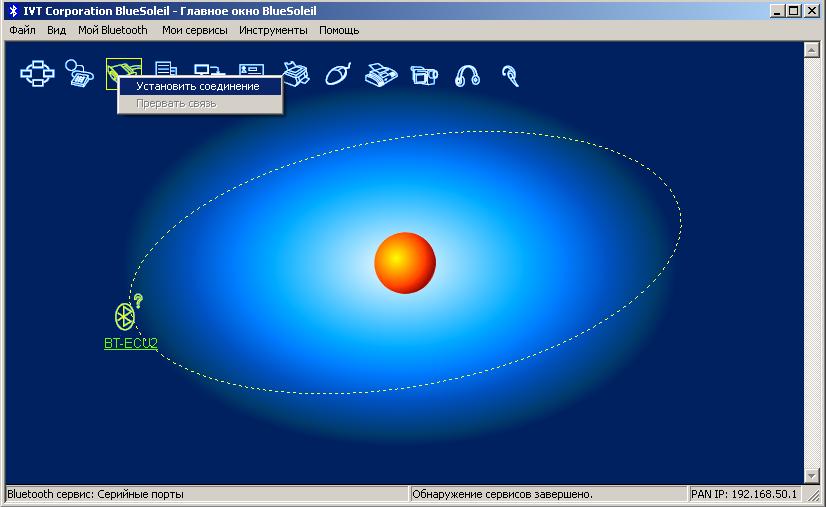

4. По этому самому квадратику жмем правой кнопкой мыши и устанавливаем соединение.

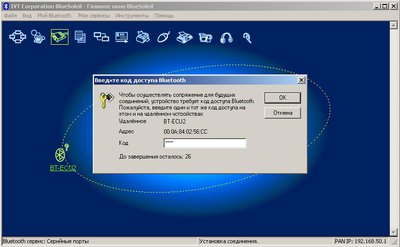

5. Вводим Код 0000.

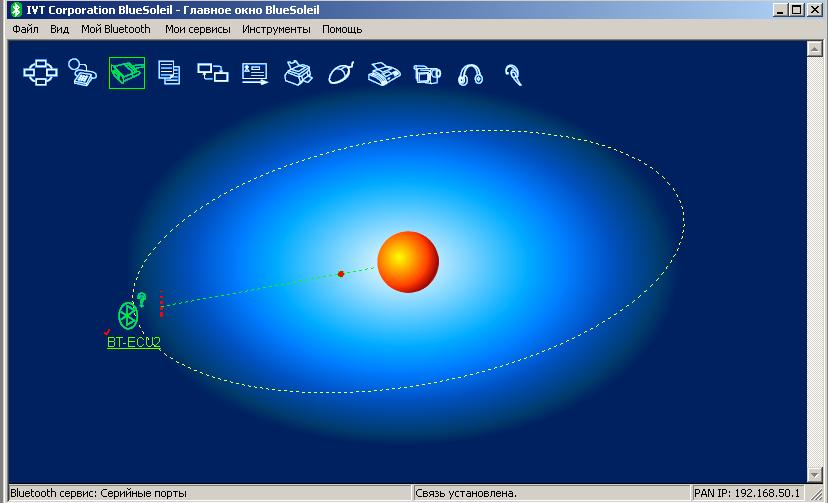

6. Ура соединение установлено.

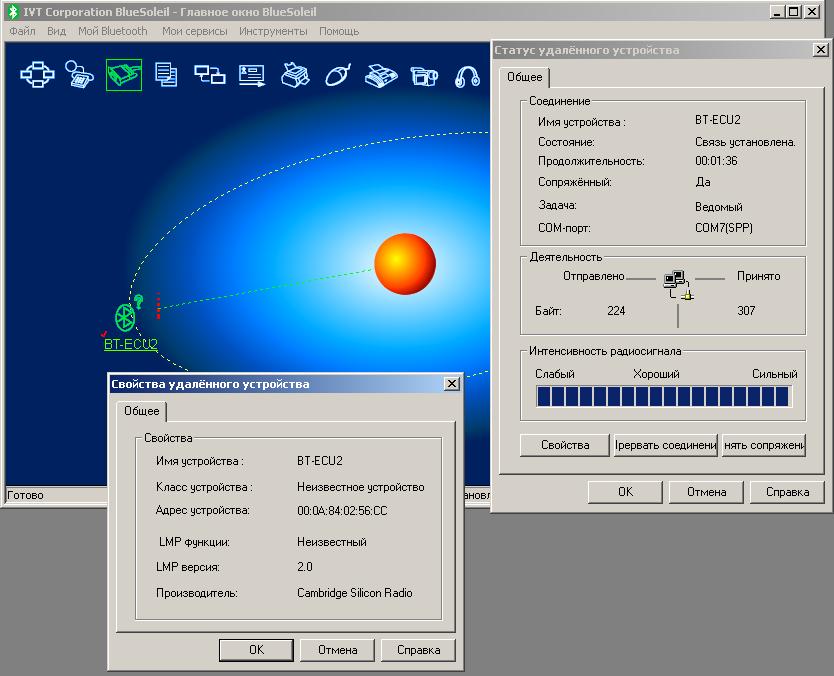

7. Жмем правой кнопкой по нашему девайсу и в Свойствах смотрим номер СОМ порта у меня это СОМ7.

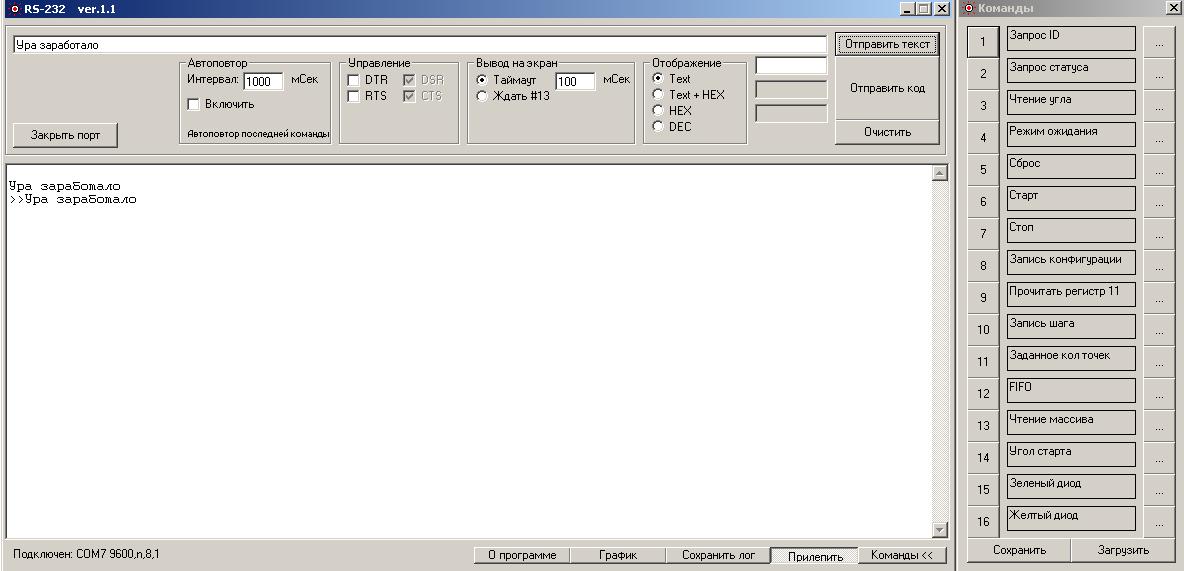

8. Запускаем СОМ терминал, я юзал программу Александра. Качать тут viewtopic.php?f=7&t=5079 Ну отсылаем что-нибудь смотрим приходит назад или нет. Я отослал "Ура заработало" и в ответ получил тоже самое, значит все гуд.

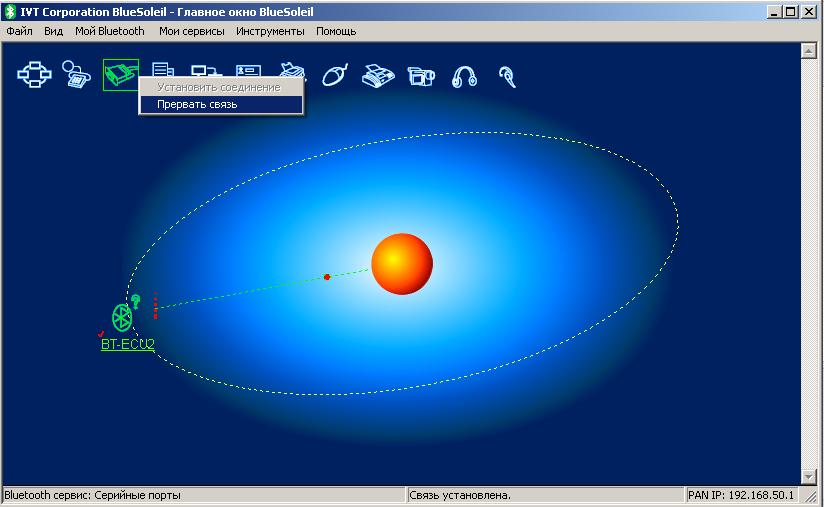

9. Наигравшись отключаем соединение, правой кнопкой мыши по квадратику с портом.

Добавлено спустя 3 минуты 45 секунд:
Следующим этапом если меня не сломает будет плата с Mega16, дисплеем HD44780 и светодиодиками, будем ими мигать и выводить что-нибудь на дисплей.

**Duhas** » 10 май 2009, 23:46

наикдал вот такую схемку в кач-ве преобразователя уровней... ща соберу проверю ...

**=DeaD=** » 10 май 2009, 23:49

А диоды зачем?

**Duhas** » 11 май 2009, 00:48

чтоб в обратку 3 вольта проходило )

**=DeaD=** » 11 май 2009, 01:02

А без них чего будет?

**Duhas** » 11 май 2009, 01:08

возможно тожесамое )))

**Duhas** » 11 май 2009, 12:33

все завелось.... извращался крайне злостно, прицепил и БТ и ORBT через FT232 к ноуту, и чатился сам собой через терминал )

ПС, абидно, вроде как БТ у меня тока на 12-13 порты встает... дальность не проверял...

**=DeaD=** » 11 май 2009, 13:06

А чего обидно? Зачем тебе другие порты?

**Duhas** » 11 май 2009, 13:35

протеус могет только с первыми 4-мя работать.... бывает удобно в нем по ком порту общаться..

**=DeaD=** » 11 май 2009, 13:40

Наверное можно как-то переназначить порты, правда я сам не копал эту тему.

**Duhas** » 11 май 2009, 13:41

хз, возможно... потом поковыряюсь...

вот кстати печатка к той схемке.. по идее мона печатать и переводить.. зеркалить не нада
