2EdGull: Ты тоже считаешь что на картинке у flyroman'а нарисованный корпус на 4 колёсах не сложится на ровной поверхности? Что его удержит?

=DeaD= писал(а): Если делать переламывающийся корпус, то надо 6 колёс, иначе он у тебя на ровной поверхности немедля сложится

у мня как раз шесть задумано..на рисунке поленился((

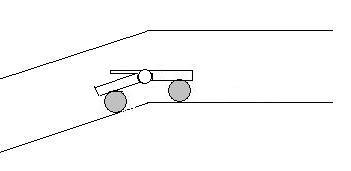

Dead, вот так мож и не сложится и при четырех колесах.

сверху упор...для другой части

а если такое случится еще

тогда уж нужно делать и датчик спереди и шарнир.....а то не дай бог улетит((как на картинке выше



дык если спереди ролик поставить с переменником, то и ИК не надо, он и пропасть покажет и угол склона, так?

а в право или в влево изгибы трубы возможны будут? а возможно, что ему возвращаться прийдётся? а то вроде в гору с такой конструкцией никак

а возможно, что ему возвращаться прийдётся?

возвращаться ему в любом случае)))

а то вроде в гору с такой конструкцией никак

ты имеешь ввиду конструкцию с шарниром и опорой сверху?


Я думаю так:
Конструкция на 6 колесах, без шарниров...
спереди и сзади...ролики которые и вверх и вниз , либо дальнометры или т.п.

Добавлено спустя 1 минуту 59 секунд:

а в право или в влево изгибы трубы возможны будут?

счас усну и буду думать)))
я тут уже надумал: а если влево или вправо да еще одновременно и вниз или вверх(((
ушел спать и думать...

не, я про загагулинку, которая не даст изогнуться роботу в обратную сторону

хотя... она вроде и не будет мешать.
кстати мысля пришла, а почему дальномер только внизсмотрящий? можно еще один, который вперёд смотреть будет. при некотором диапазоне дальности срабатывания датчика, диаметров трубы и угла изгиба тож может срабатывать. или можно вперёд два датчка под некоторым углом, будут помогать угол спуска/подъёма определять и определять угол поворота и в какую сторону поворот

на 4х колёсах он не будет ни в жисть так ездить как нарисовано )))
он всегда в любой ситуации будет плоский и пополам никогда не сложится.

надо минимум 3 оси
тогда робот сможет поределять уклон

причём даже не обязательно чтобы корпус был сгибающийся
можно сделать ему подвеску с мягким большим ходом
как тут в одной теме есть шасси 6 колёсное с карданами и ременной передачей
тогда по положению колёс можно будет полностью определять профиль трубы и если уклон грозит стать слишком большим есть шанс успеть отъехать.


а если базу сделать складной и длинной 1.5 диаметра трубы то сгибаясь пополам робот сможет спускаться по вертикальной трубе, как джекичан! опираясь в боковые стенки.

Вот-вот! или пятое колесо впереди:)
Можно сделать много одинаковых звеньев, как у сороконожки.
Если звено может находится в трубе в распор - то проблемы нет с уклонами нет - по принципу дождевого червя - часть корпуса держится неподвижно, остальная перемещается.
Эх, сделаю как нить дождевого на пневматике, с детства покоя не дает:)

Эх, сделаю как нить дождевого на пневматике, с детства покоя не дает:)

сустав и пара электромагнитов

http://www.intron-set.com.ua/cat-item-210.html
вот этот покруче, ну тоже проходимсть у него не лучше:
http://www.engin.umich.edu/research/mrl/00MoRob_6.html

дык трубы-то бывают не только 20-50 см... они еще бывают до 2 метров...в диаметре.

Добавлено спустя 13 минут 54 секунды:

Angel71 писал(а): или можно вперёд два датчка под некоторым углом, будут помогать угол спуска/подъёма определять и определять угол поворота и в какую сторону поворот

поподробнее...как?

Лень рисовать, пробую описать.
В фас платформа выглядит как + с колесиками по краям. В профиль как >- поскольку вторая V половинка повернута на 90 градусов. Между половинками платформы шарнир, он же датчик.
Можно сделать Y тележки или просто повернуть оси колес на 90 градусов в 2V для движения по поверхности.

А не проще ли дальномер под углом 30 градусов вниз направить? Если труба с большим уклоном - дальномер покажет бесконечность.
Ну а вообще лучше дальномерный сканер сделать в вертикальной плоскости на серве хотя-бы. Тогда картина куда яснее будет.

contr писал(а):

Эх, сделаю как нить дождевого на пневматике, с детства покоя не дает:)

сустав и пара электромагнитов

не-не-не-не-не!(С)
именно червя, пачка камер типа автомобильных, наполняються, сдуваются в некоторой последовательности:) В двух словах если.

Добавлено спустя 2 минуты 55 секунд:

flyroman писал(а):дык трубы-то бывают не только 20-50 см... они еще бывают до 2 метров...в диаметре.

Угу, как и 1 см диаметром. Трубы диаметром 10м и 0,5м обслуживаются капельку разными роботами, я так тумаю

flyroman писал(а):

Angel71 писал(а): или можно вперёд два датчка под некоторым углом, будут помогать угол спуска/подъёма определять и определять угол поворота и в какую сторону поворот

поподробнее...как?

буквой V но чтот под утро мне эта идея уже не очень нравиться. слушай, а может действительно подумать о варианте с вервами. две сервы и один или два дальномера? данные намного легче получишь при прочих равных условиях, да и более детальная информация будет.
про змеюк: WowWee Roboboa http://www.romaxus.com.ua/productID_1556.html

обычная тележка, любая
обычный переменный резистор с лапкой, пружинкой и колесиком
Вот и весь датчик

зы. А змеюка прикольная

ктож знает что там в этой трубе..
мб это вобще канализация

шарп он вляпается в чтонить и ослепнет
лапка вобще вариант только по столу кататься.
