АНДРОИДЫ 18 ВЕКА – "АВТОМАТОНЫ" ЖАКЕ ДРО (JAQUET DROZ)

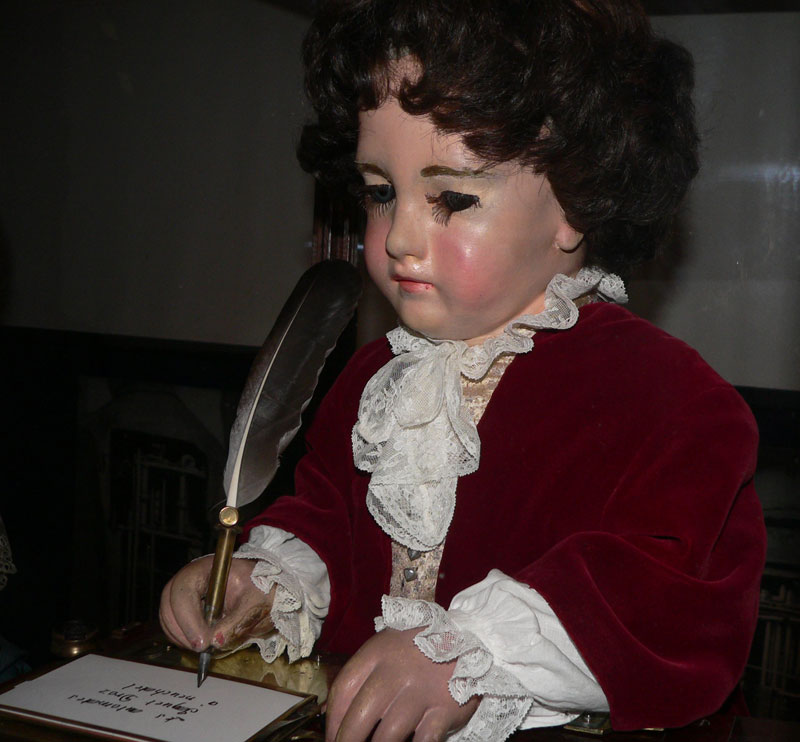

Замечательный швейцарский часовых дел мастер создал не один десяток уникальных механизмов: сложные часы с движущимися фигурками, табакерки с анимацией и музыкальные шкатулки. Но самыми сложными его произведениями являются три автоматона, копирующие движения человека: музыкантша, художник и писарь. При создании музыкантши и художника активное участие принимал его сын Анри Дро. Но первым изготовленным автоматоном был писарь, самый сложный из трех устройств, на базе конструкции которого были позднее воплощены и художник и музыкантша. Пожалуй, писарь стоит ближе всех к роботам андроидам, т.к. он имеет программный механизм, позволяющий написать на бумаге каллиграфическим почерком любую фразу или предложение, содержащее не более 40 символов. Писарь собран из примерно 6000 деталей. Это мальчик 5-6 лет, сидящий на стульчике перед небольшим столиком. Шарль, так зовут мальчика, выглядит как прилежный ученик 18 века. В правой руке он держит перо, которое периодически макает в чернильницу, стряхивая с него излишки чернил, чтобы не поставить кляксу. На столике находится специальный планшет с буртиками, в котором лежат бумажные листки. После написания каждого символа планшет перемещается на один шаг влево. В конце строки планшет автоматически сдвигается на один шаг вверх и возвращается в исходное положение для написания следующей строки. Всего возможно написание четырех строк. После написания последней строки Шарль левой рукой нажимает на рычаг, который выдергивает написанный листок, роняя его на пол. Программа начинает выполняться снова, пока не закончится завод его часовых механизмов. При написании текста мальчик слегка опускает голову, следя глазами за буквами, написанными на бумаге.

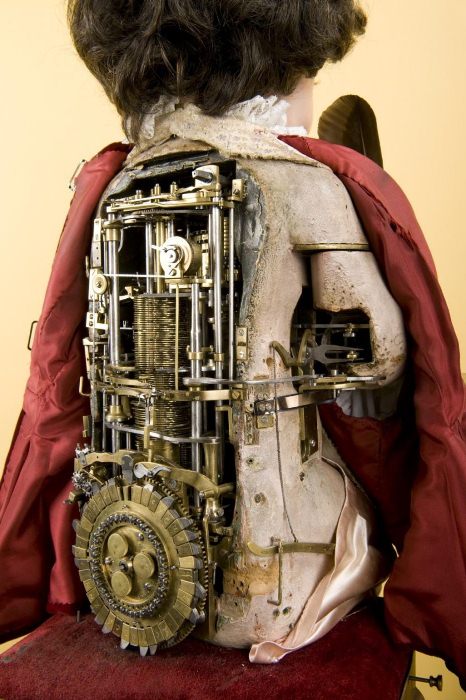

Программный механизм состоит из диска, по периферии которого расположены зубцы различной формы, соответствующие определенному символу. На каждый зубец нанесено обозначение символа (буквы). Зубцы можно переставлять в любой последовательности по окружности диска, тем самым программируя написание необходимой фразы. За диском находится вертикальный кулачковый вал, очень напоминающий позвоночный столб. Кулачковый вал скользит по двум направляющим, поднимаясь вверх или опускаясь вниз относительно рычага механизма копира. Рычаг копира связан через систему рычагов с рукой писаря. Программный диск поворачивается на один шаг, и скользящее по клиньям коромысло заставляет перемещаться кулачковый вал, подводя нужный диск к рычагу копира. Затем происходит полный оборот кулачкового вала, и система механической передачи перемещает правую руку с пером, повторяя профиль кулачка и соответственно символ на бумаге. Автоматон имеет два пружинных механизма, которые заводятся разными ключами. Разработка и изготовление робота заняло 20 месяцев, писарь был впервые показан публике в 1770 г.

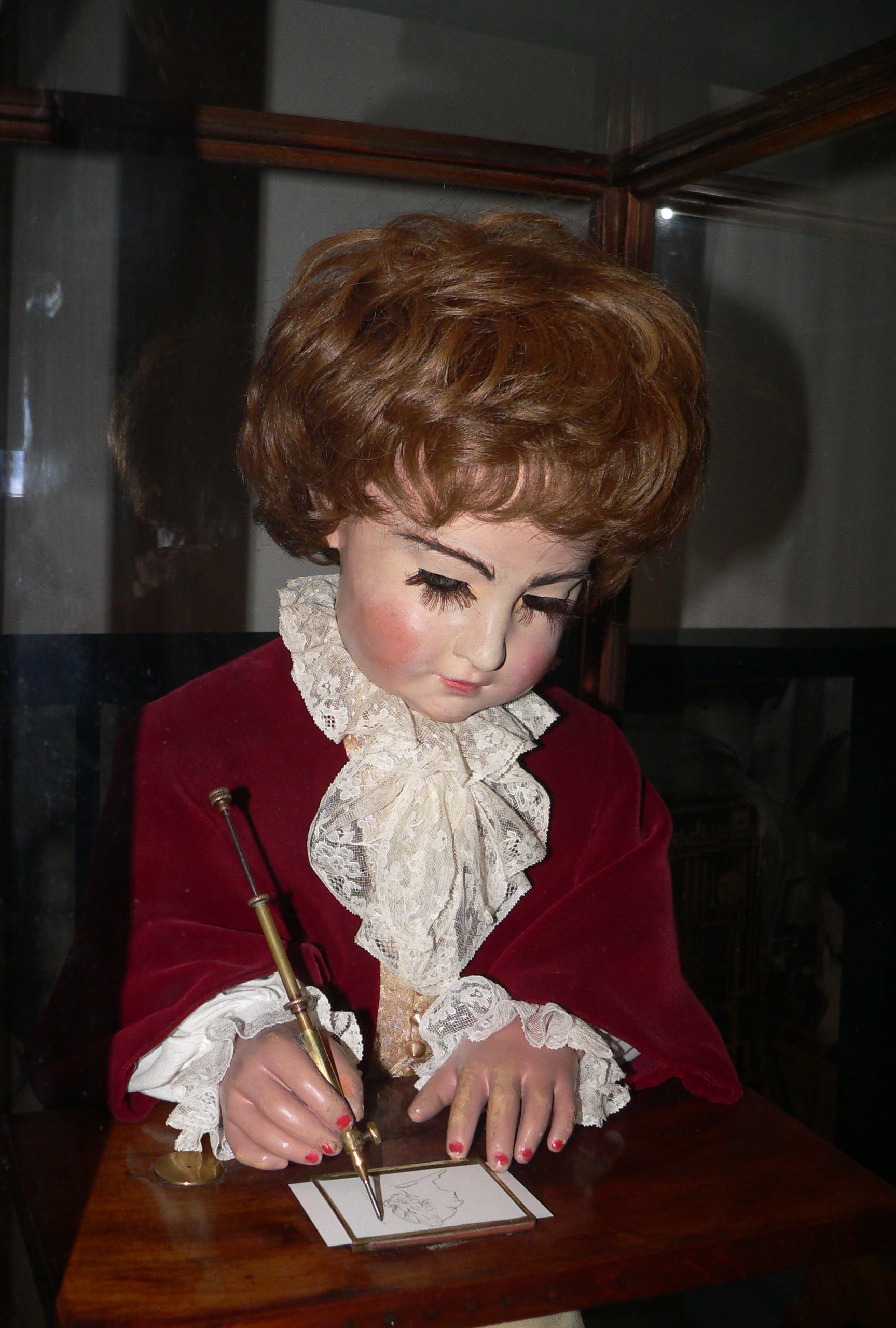

Автоматон Анри (художник) выполнен по похожей схеме с кулачковым валом, но не имеет возможности перепрограммирования. В него «зашиты» четыре рисунка, которые он выполняет карандашом, следя глазами за своей работой и периодически сдувая графитовую пыль с рисунка. Анри также выглядит как мальчик 5-6 лет, сидящий на стуле перед небольшим столиком. В отличие от Шарля с черными волосами имеет рыжие волосы и чуть другие черты лица. При создании автоматона художника использовался опыт, полученный при изготовлении писаря, поэтому цикл разработка/изготовление сократился до одного года.

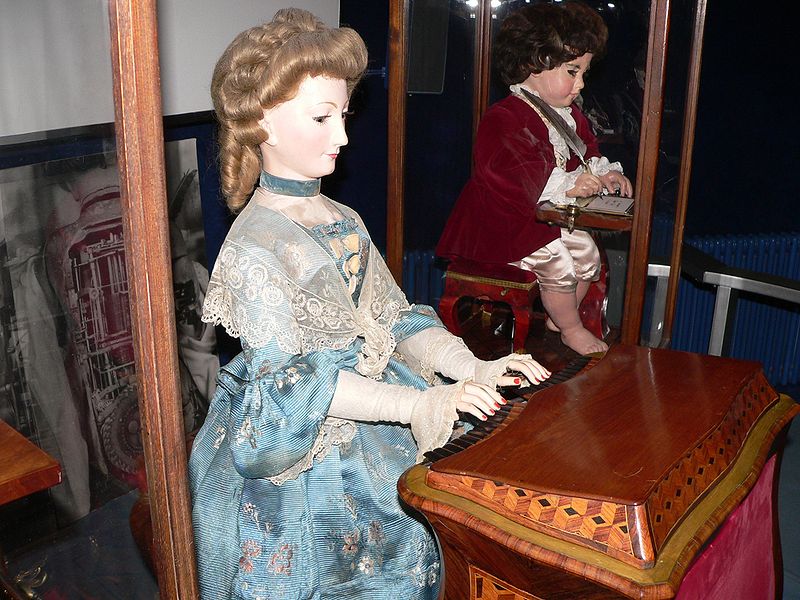

Музыкантша Марианна выглядит как молодая девушка 15-16 лет, которая сидит на скамье перед небольшим органом. Она одета в красивое пышное платье того времени с длинными рукавами, скрывающими механизм тяг пальцев. На большом программном барабане при помощи штифтов записано четыре (по некоторым источникам пять) несложных мелодий, которые сочинил сын Дро Анри. Марианна не имитирует игру, а действительно воспроизводит мелодии на органе с 24 трубами, нажимая пальцами двух рук клавиши инструмента. Для доступа ко всем клавишам органа руки дополнительно смещаются в горизонтальной плоскости. Во время игры Марианна следит глазами за клавишами, на которые нажимает, слегка поворачивая голову, и несколько взволнованно дышит (совершает антропоморфные движения). После окончания игры она чуть привстает со скамьи, и делает небольшой поклон головой.
Автоматоны были изготовлены более 250 лет назад и, несмотря на столь существенный период времени, хорошо сохранились. Возможно, им просто повезло, ведь они много раз переходили из одних рук в другие, и не раз путешествовали по Европе. В настоящий момент автоматоны хранятся в музее искусства и истории в небольшом швейцарском городе Невшатель.
Фотографии взяты из открытых источников в Сети.
