В архиве исправленный файл ESKD_create_frame_v300.ulp и дифф к оригиналу.

Добавлено спустя 7 минут 45 секунд:
GRID DEFAULT надо бы заменить на GRID LAST, чтобы устанавливалась сетка не дефолтная, а та, что была до вызова программы

И так, ФИНАЛЬНАЯ (на данный момент), полностью работоспособная версия 3.0.0 и её возможности:

• Имеет РУССКИЙ интерфейс, интуитивно понятный (старался как мог);
• Создаёт форматы листов А4,А3,А2 как в портретной, так и ландшафтной ориентации;
• Заполняет необходимые поля не изменяемыми (Изм., Лист, Утв., и т.д.) и изменяемыми (№ децимальный, фамилии, название, и т.д.) данными;
• Оформление листа располагается на ТРЁХ РАЗНЫХ слоях, что позволяет отключать и включать их отображение на экране и при печати:
  • Формат листа - слой 100;
  • Не изменяемые данные - слой 101;
  • Изменяемые данные - слой 102;
• И самое главное новшество - все данные заполняются кириллицей (по русски).

Также было получено разрешение на использование логотипа нашего форума в данном, совместном проекте (увидеть можно в кнопке "about").
В архиве находится пять файлов:

• ESKD_create_frame_v300.ulp - сама программа;
• ESKD_create_frame_readme.txt - readme к ней;
• utf8.ulp - кодовая страница;
• font0.ulp - собственно сам шрифт;
• roboforum_logo.png - логотип

В общем принимайте:

Тьфу ты, е-мае..
Вы бы хоть написали о чем речь идет, я уж обрадовался, что игл русифицировали.
Форум все ж таки, а не междусобойчик
А лучше отдельную тему заведите

Добавил сохранение текста в глобальных атрибутах и очистку использованных слоев перед отрисовкой. Теперь можно запускать программу повторно и менять текст, размер и ориентацию рамки.

Добавлено спустя 25 секунд:
Позже вынесу в отдельный топик

blindman писал(а):Добавил сохранение текста в глобальных атрибутах и очистку использованных слоев перед отрисовкой. Теперь можно запускать программу повторно и менять текст, размер и ориентацию рамки.

О да, это действительно штука хорошая, а то я намучился "Cntr+z" держать.
А тему предлагаю назвать как "Вкусности для EAGLE".

Тему выделил, последнюю версию поместил в первый пост.

Неплохо бы еще размеры шрифтов регулировать, а то иногда название не влезает...

Да тут бы сделать автоматом размер шрифта, исходя из размера надписи и конкретного поля. И писать с выравниванием из центра, а не от края.
Но как это сделать ума не приложу.

Дык измерить ширину надписи особых проблет нет. Ширина каждого символа известна, сделать функцию на основе функции отрисовки текста, только вместо вывода просто суммировать ширину - получим ширину строки текста. Зная ширину поля для вывода, соответственно подстраиваем размер текста если не влазит

Версия 3.0.1, изменения (добавления):
Автоматически пересчитывает размер шрифта в соответствии с длинной ведённых данных и центрирует в некоторых ячейках:

• Номера децимального, "прямого" и перевёрнутого;
• Все фамилии;
• Все даты;
• Название и описание;
• Копирайт.

Код: Выделить всё

Если после построения формата листа какие либо надписи выходят
за верхние границы ячеек, то повторите построение с добавлением
пробелов с обоих сторон этой надписи.
(Например фамилия "Цой" должна выглядеть как " Цой " или "  Цой  ").

В архиве находится пять файлов:
ESKD_create_frame_v301.ulp - сама программа;
ESKD_create_frame_readme.txt - readme к ней;
utf8.ulp - кодовая страница;
font0.ulp - собственно сам шрифт;
roboforum_logo.png - логотип

1. Неболшой патч - сделал сохранение формата и ориентации в атрибутах, исправил опечатку - Настройки листа

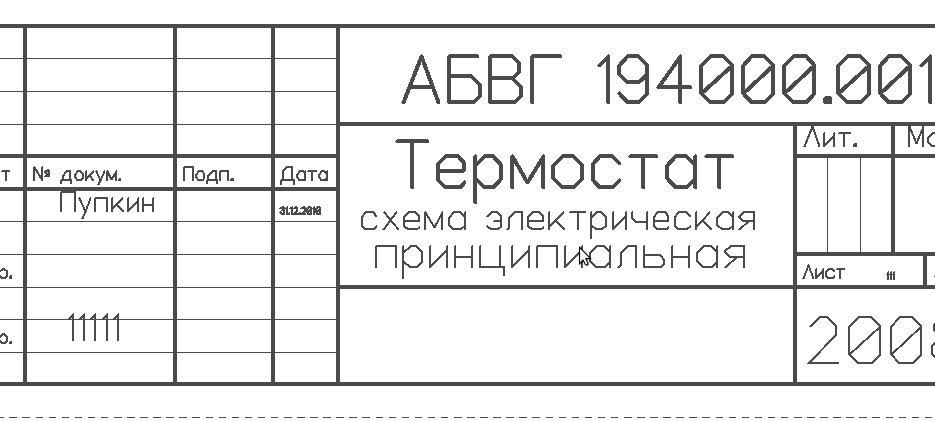

2. См. скриншот - размеры шрифтов перепутаны
3. Т. констр, Н. констр - это чего? Я в гостах не силен, но как-то с детства, когда отец дома с чертежами работал, отложилось в памяти, что там должно быть "технический контроль" и "нормоконтроль"

2. не не перепутаны - главное что бы вместилось.
3. лишние буквы - поправлю вечером.

Как это не перепутаны? Слева единички крупные, вылазят за сетку. Справа где "лист" - явно слишком маленькие.

Добавлено спустя 8 минут 33 секунды:

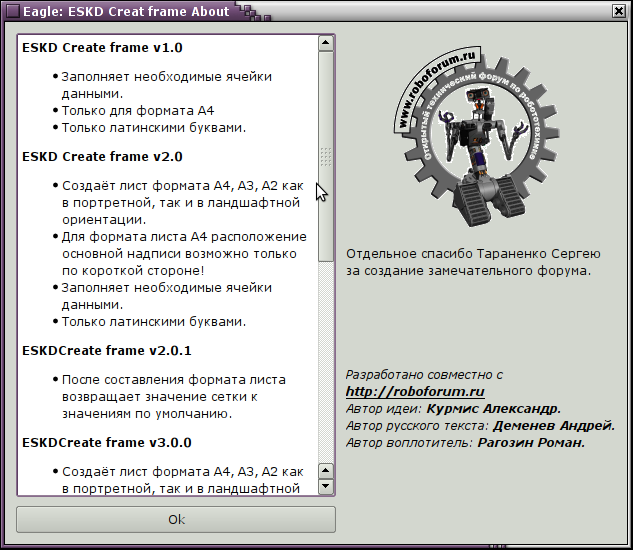

Еще небольшой патч - по-моему, диалог "About" так симпатичнее смотрится

А-а-а-а. Ну тут логика проста, чтобы набрать 10 листов в чертеже (два знака в числе) - это надо ещё постараться. Вот и сделал так, что бы прекрасно влазил один знак.
А с фамилией - сложно "потолок" ограничить - это надо будет ещё кучу условий вводить - отслеживать высоту ячейки. Пока проще пробелы ручками добавить, т.к. фамилия даже из пяти букв уже редкость.



Пофиксил баг со слоями (всё рисовалось в одном слое).
Поправил.

Класс. Использование глобальных атрибутов и разных слоёв. Класс, только что лично убедился.
Уже недели две черчу ботика, и количество элементов потихоньку увеличивается. Пришлось с А4 на А3 схему переносить.
Шестью!!!!! Ровно шестью кликами обходится:

1. Нажать "ULP";
2. "Встать" на файл;
3. Нажать кнопку открыть;
4. Выбрать новый формат, два клика (нажать на треугольник и выбрать);
5. Нажать "OK"

И наслаждаться. Сам всё что нужно подтёр и что нужно нарисовал, даже надписи повторять не требуется.
Класс...
