не согласен рисовалка лучче у солида, компас просто дешевле стоит,и потомуего изучают чаще в гос учереждениях

Добавлено спустя 4 минуты 25 секунд:
2 Sailanser пробовать и сделать разница только в затраченном времени, а формы литниковые кошерно делать конусные

Вопрос : можно ли в сборке использовать другие сборки с сохранением сопряжений?

Поясню - моделирую шестинога, хочу сделать сборку "лапа" и вставить шесть таких на общую сборку.
столкнулся с тем что вся сборка "лапа" перемещается как единый блок (не обрабатываются вложенные в нее сопряжения)

Это ограничение программы или я не нашел каких то кнопочек/свойств ??

т.е. нельзя гнуть в новой сборке гнущуюся до этого лапу?

вроде бы иначе никак...

да, именно так, гнуть лапу из общей сборки не получается.

Видимо придется копировать (есть такой редим копировать вместе с сопряжениями на новое место)

как сборку ее нельзя гнуть))а вот нажав "разбить сборку" , после ее вставки - вы получите то что вам хочется. гнущуюся ногу в новом объекте))

понял, спасибо

Solid, компас,... главное хвост
Я вот в автокаде все рисую давно и нормально получается.
Сегодня за 1 час нарисовал в реальном масштабе держатель батареек ААА с батарейками внутри. Причем корпус и батарейки разные объекты, так что батарейки можно вынуть и корпус повращать без них.

никто не спорит - дело привычки и большинства в сообществе.
Мы например модельками меняемся солидворкса
хотя конечно можно через импорт и экспорт, но как говорится возможны варианты.
я в автокаде раньше тоже работал, солид более дружелюбен к пользователю, проще (но менее профессионален в плане подготовки проэктов к промышленной обработке)

Если экспорт или импорт попробовать сделать, то какое расширение файлов под Solid необходимо?
Solid может из *.dwg импорт сделать?

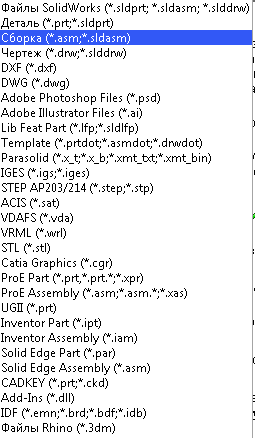

вот из чего можно импорт сделать:

Можешь посмотреть в Solide

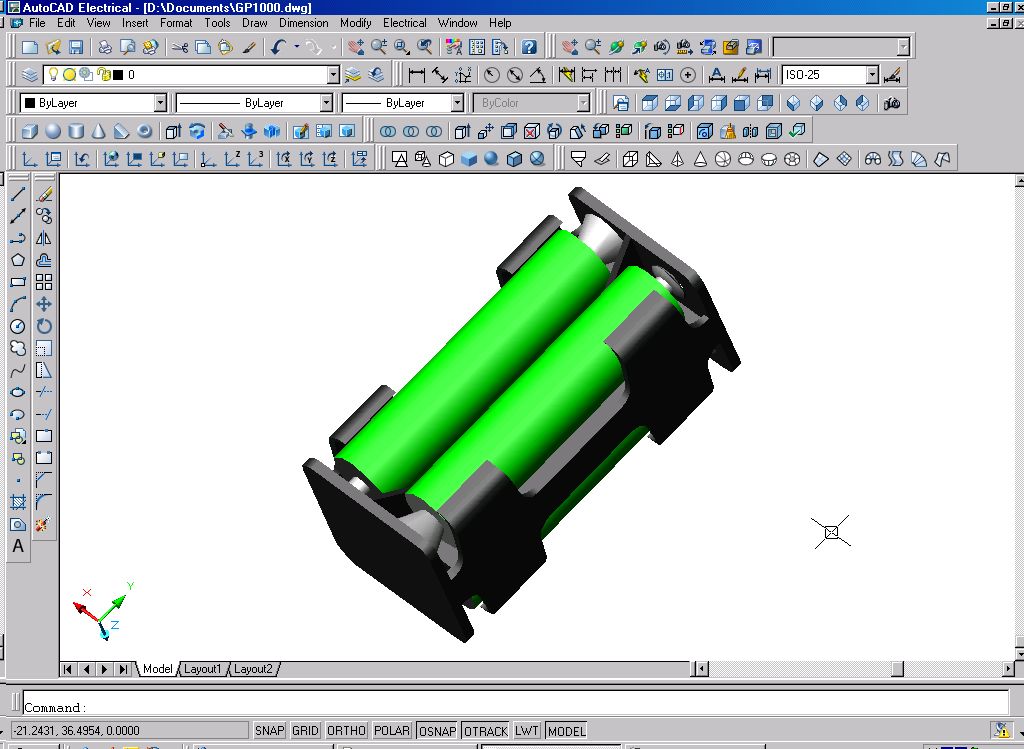

то что я выше на картинке нарисовал
здесь:
Откроет Solid импортом или нет?

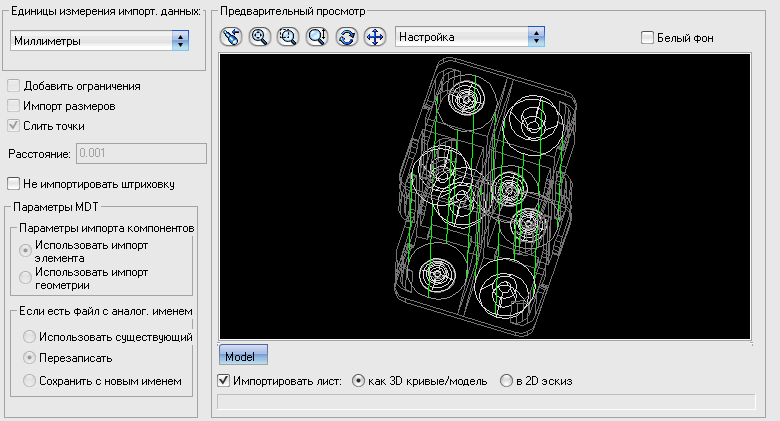

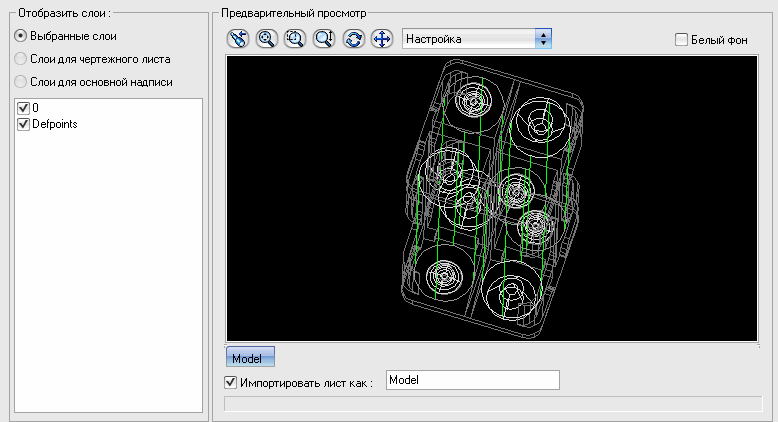

в общем то со второго раза (первый раз кликая по умолчанию я получил чертеж)

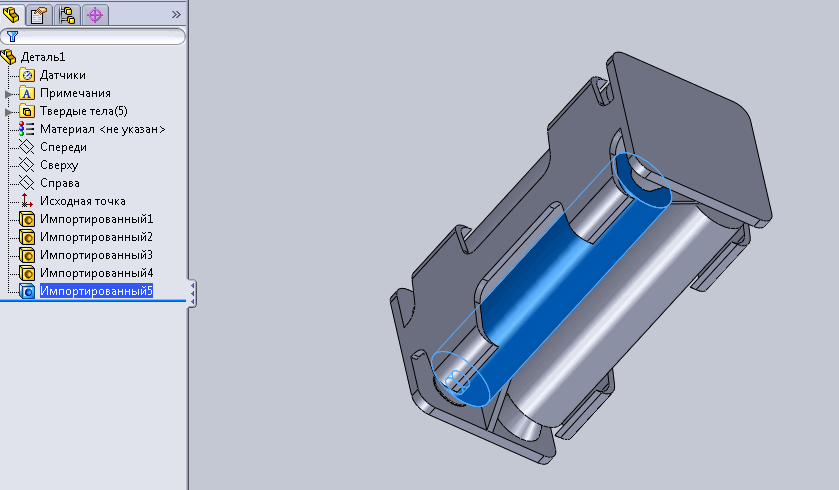

всё открылось:

Здорово
Ты говоришь народ обменивается моделями, а есть здесь на сайте библиотека моделей для обмена? Или это только в личку по запросу?

гдето тут есть тема там модельки разные.
ну и так по ходу дела в разных темах )

здесь это, пока тема не очень развитая - поэтому не выделена в раздел
