Чем создать перечень элементов в Eagle лучше всего?
Какой ULP-шкой?

Есть деталь с ножкой не в виде штырька а в виде лепестка, тонкая и широкая 1.5 мм
Не могу найти в компонентах на 1.5мм, можно сделать via но тогда не понятно как его добавить в схему.
Подскажите плиз!

Ну дык нарисуй компонент. Там стандартный прямоугольный pad

в виде лепестка, тонкая и широкая

В самом Eagle это очень проблематично. Можно на уровне гербера попробовать.

При отрисовке компонента сделать обычный маленький PAD с отверстием, и сверху и снизу на него наложить полигоны нужного размера - не помню в какой версии добавили такую возможность, в 6.4 точно работает. Потом уже на плате рисуем в слое, который показывает контуры платы, слот нужного размера. Обычно это стандартный слой Dimension, но лучше сделать отдельный, чтоб DRC не ругалась. После экспорта в гербер, удаляем отверстие и медь вокруг него, оставляя только полигоны и контур слота . И надо согласовать с производством, чтобы слот с металлизацией сделали.

Не, ну уж точно не DIMENSION. Там есть DRILL или DRILLING, я думаю это туда.

Да я думал изначально сделать овальную дырку. Даже разабрался как. Но на производстве сказали что это плохо.
Что нужно делать просто отверстие 1.5 с метализацией.
В стандартных компонентах я нашел стандартный pin-header и pin-header 2мм.
Стандартный мал, а 2мм много контакты пересеаются

Рисуете в дименшн дырку в библиотеке.

Сверху с обеих сторон рисуете сплошной полигон (плюс мелкий пад, чтобы нога образовалась. Наверное можно просто пад - не пробовал).

Сверху с обеих сторон рисуете руками вскрытие маски.

При DRC-проверке говорите, что так надо - "Да, я хочу, чтобы медь торчала за контур платы." "Да, действительно хочу".

Звоните в Резонит и предупреждаете, что так надо, и что там нужна металлизация.

Профит.

Добавлено спустя 3 минуты 53 секунды:

SkyStorm писал(а):Что нужно делать просто отверстие 1.5 с метализацией.
В стандартных компонентах я нашел стандартный pin-header и pin-header 2мм.
Стандартный мал, а 2мм много контакты пересеаются

Тогда я не понимаю, в чем проблема. Нарисуйте свой элемент.

Почитал инструкцию и нарисовал свой компонент.
Всем спасибо за помощь!

Копирование символов из схемы Eagle?

Есть схема xxx.sch и плата xxx.brd скачаны из интернета, пиблиотек не нашел.
Можно ли копировать символ(ы) из схемы в (каталог) Device или Symbol.
Хочу к нему приспособить другой вариант(ы) корпуса и зделать новую трассировку.

Есть ULP, которая делает из схемы и платы библиотеку со всеми используемыми элементами.
Называется, кажется, exp-lbrs.ulp (могу ошибаться) - есть в "штатной" поставке.
Оно иногда немного косячит (зависит от версий - иногда приходится что-то руками подправить),
но в целом работает.

В 6-й версии все хранится в XML. Можно легко выдернуть библиотеку вручную. Переименовываем файл схемы в файл с расширением lbr. Открываем в текстовом редакторе. Удаляем тэги schematic, libraries и соответствующие им закрывающие тэги. А также все после /libraries, кроме /drawing и /eagle. Останется несколько секций library - из них оставляем только одну нужную. В начале файла находим тэги layer , у них значение атрибута active меняем на "yes". Сохраняем файл.

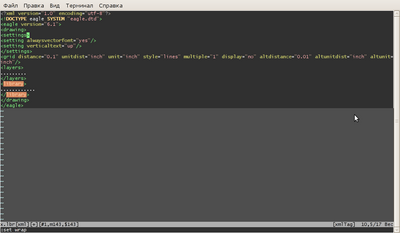

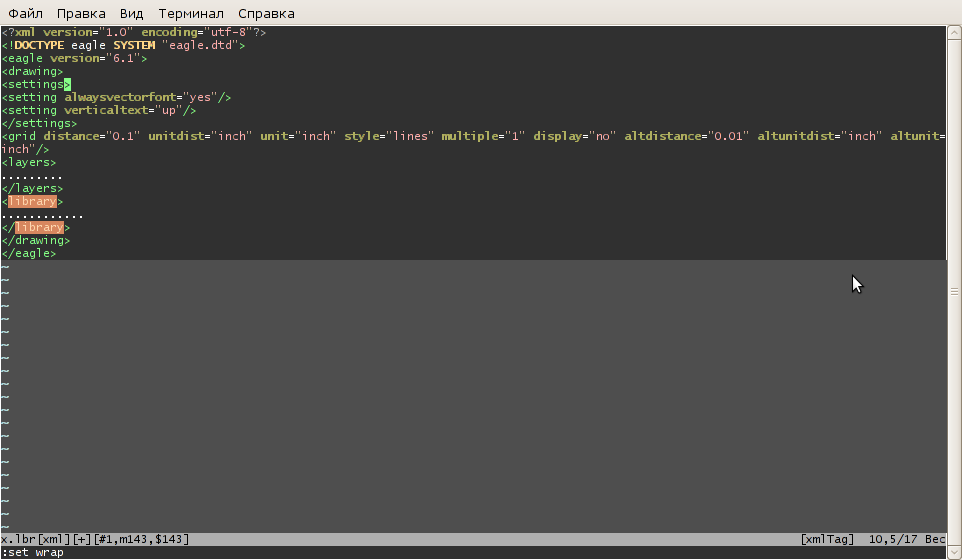

Должна получится вот такая структура. Форум не дает написать XML тэги, поэтому картинка

СПАСИБО! С этим exp-lbrs.ulp достал все что надо!

Как в EAGLE отвязать GND VСС компонента от земли и от питания. Это нужно для куска схемы за опторазвязкой. Они почему то изначально уже тонкие связи на плате имеют.

Подозреваю что их надо иначе обозвать. А как это сделать что-то подзабыл. Компонент редактировать?

1) как восстановить "форвард-бэк анотэйшен" в EAGLE ? порушилась при замене корпусов резисторов, причем когда выскочило предупреждение то я уже не мог отменить операцию, шаги назад не помогли восстановить ее.

Неужели снова в Лэйаут?

2) где найти или как найти компоненты быстро подкл разъемы - Клеммники разъемные с шагом 5,08 и 5 мм
2EDGV Вилка на плату прямая
2EDGR Вилка на плату угловая

и шаг 3,5 мм - клеммник 15EDGRC-3.5 угловой и прямой.

Мне показалось, или c eagle нет возможность вывести спецификацию?
