На электрониксе нашли решение: сделать компоненты в виде русских букв. Но это мягко сказать неудобно...
Кстати попробовал я Eagle3D - никак не могу отрендерить - ругается что нету какого-то tools.inc

Eagle3d у меня в ~/eagle3d, шрифт courbd.ttf в /usr/share/fonts/webcore/. Минимальная команда

Код: Выделить всё

povray -I ~/eagle3d/povray/ -I /usr/share/fonts/webcore/ file.pov

Дополнительные ключи:
-geometry 800x600 - размер картинки
+A0.1 - сглаживание

Теперь почему-то говорит что не может найти board outline и не рисует сам текстолит...

Границы платы нарисовать надо, в слое Dimension

Наврено граница платы отсутствует

В том то и дело что они есть...

Проверь еще раз, что они есть и именно в слое Dimension. Если действительно есть, выкладывай файл посмотрим. Там поудаляй половину компонентов/дорог, если секрет фирмы

ОК, только уже завтра... Есть они там где надо - я ж плату заказывал - сделали верно...

То что верно сделали - еще ничего не значит. Может границы были в слое шелкографии нарисованы, а они догадались А программа то не настолько сообразительна

А может еще вы им размеры платы сказали, и они сами её по отверстиям или еще как отцентрировали

-= Александр =- писал(а):На электрониксе нашли решение: сделать компоненты в виде русских букв. Но это мягко сказать неудобно...

Можно сделать программу, которая будет запрашивать строку и размер шрифта, и рисовать линиями. Все удобней чем компоненты, и проблем с масштабированием нет. Я мог бы попробовать написать такое, только надо русский шрифт в таком формате, который легко распарсить.

Если уж делать - то гостовый... Кстати ни у кого нету гостовых рамок для игла?

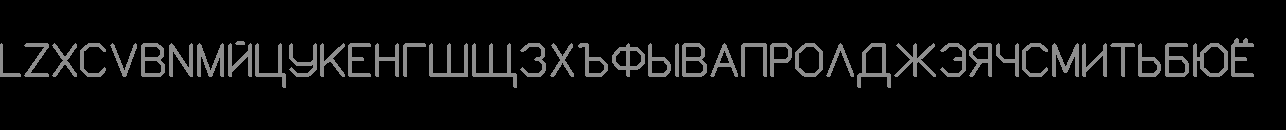

Не знаю, по госту или нет, но у меня вот так сейчас рисует

Круто! Поделишься скриптом?

Распаковываем файлы из архива.

Выбираем инстумент MARK , ставим метку в том месте где должна начинаться строка. Выбираем инстумент WIRE , выбираем толщину линий и слой в котором рисовать. Жмем ULP . Для Windows выбираем cp1251.ulp. Под Linux, если системная кодировка UTF-8 выбираем utf8.ulp. Выбираем utf8.ulp, независимо от платформы. Жмем Open, в открывшемся окне вводим строку, выбираем шрифт, если нужно - поворот и зеркальное отображение. Жмем Accept.

Если рисовать в слоях, где находятся сигналы (Nets в схеме, Top|Bottom на плате), то будут выдаваться запросы об объединении сигналов.

Отменять рисование неудобно, так как строка рисуется множеством отрезков, и отменять нужно последовательно все эти отрезки. Лучше создать новый слой и рисовать в нем.
