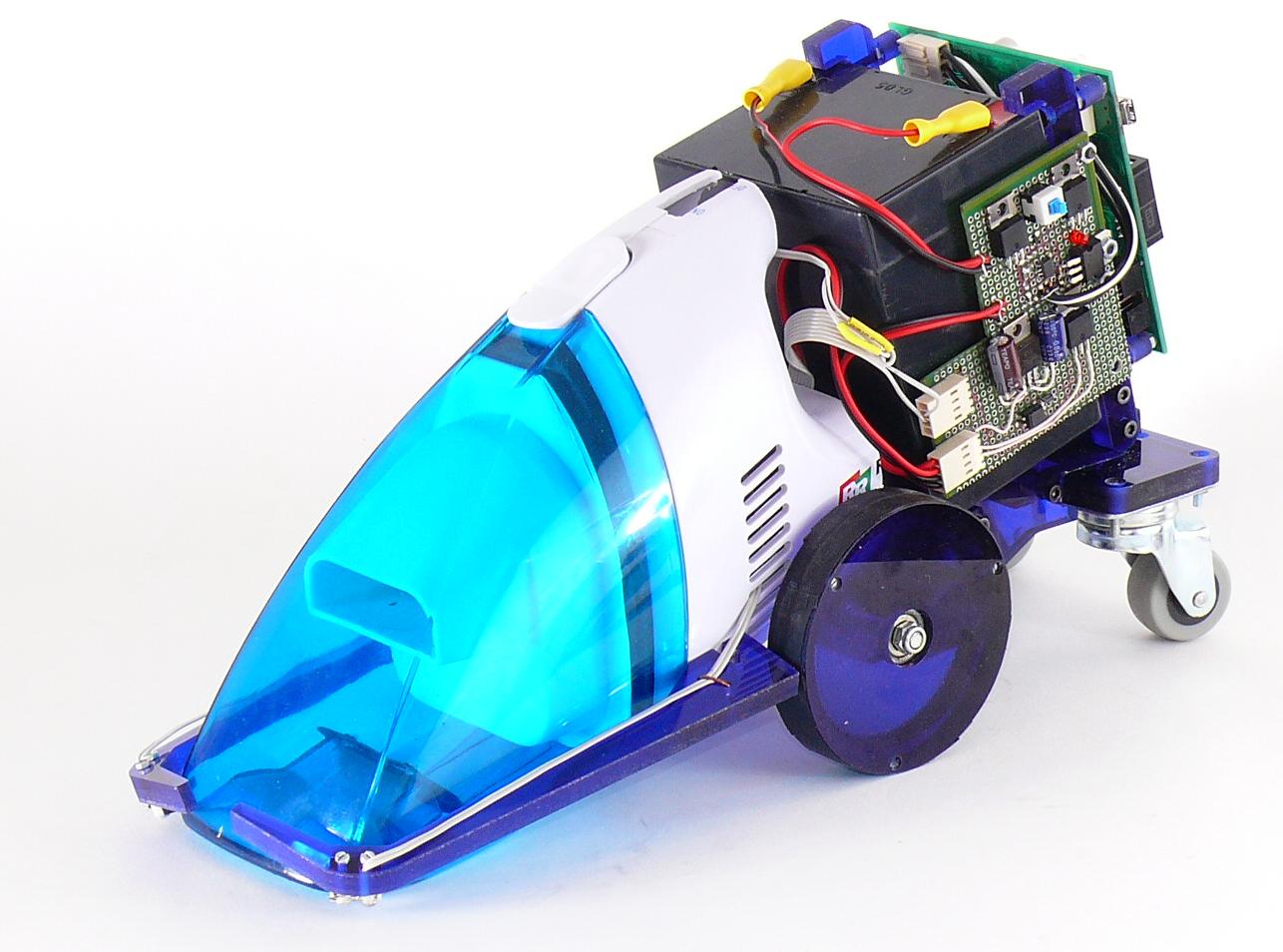

Т.к. разработка механики на основе автомобильного пылесоса подходит к концу viewtopic.php?f=58&t=6794 , то пора писать код.
Здесь будем выкладывать все этапы программирования робота-пылесоса.
За основу будет браться заводская тестовая прошивка, но переносить будем по частям.

Допускаются небольшие обсуждения, но только в свете кода.
Категориеские запрещен троллинг, филосовствование и т.д.

И так, что хотелось бы сделать:
1. Управление с ИК-пульта по прерываниям
2. Запись и исполнение программ с пришедших с пульта
3. Поиск зарядки

Получается 1/15-ая тоесть на 3 минуты меньше.

подключил к МиниБоту модули:
1. управление вкл-выкл пылесоса
2. аппаратой отсечки нагрузки от свинца при разряде
3. зарядку лития от свинца

Помогитие написать алгаритм поворота, если ехали прямо и получили команду ввлево, то поворачиваем влево и продолжаем ехать прямо.
У меня получается только через паузы, а это сильно мешает.

viewtopic.php?f=65&t=7079#p134400

Код: Выделить всё • Развернуть

Влево:
   Drl = 0 : Drr = 0 : Pwm1b = 0 : Pwm1a = 0: waitms 10
   Drl = 0 : Drr = 0 : Pwm1b = Speed : Pwm1a = Speed : Waitms 100
   If Направление = 1 Then Gosub Прямо
   If Направление = 2 Then Gosub Назад
   If Направление = 0 Then Gosub Стоп
Return

сори, с провайдером проблемы были..обновил репо. вот код для мигания диодом до тех пор, пока приходят команды rc5, использовал таймер2. чуть позже допилю, ибо там нужно модель чуть перестраивать

Код: Выделить всё • Развернуть

$regfile = "m32def.dat"                                     ' файл спецификации Меги32
$crystal = 7372800                                          ' указываем на какой частоте будем работать
$baud = 9600

$include "pult.bas"

' Прерывание по спаду уровня для обработки команд RC5
Config Int1 = Falling
On Int1 Learn_rc5
Enable Int1
   Dim Address_rc5 As Byte , Command_rc5 As Byte
' Процедуры
Declare Sub Processcommand()

Config Pinc.5 = Output : Led_g1 Alias Portc.5
Config Pinc.6 = Output : Led_r2 Alias Portc.6

Dim Count As Byte : Count = 0

' Запуск
Enable Interrupts

On Ovf2 Tick
   Config Timer2 = Timer , Prescale = 64
   Enable Timer2

Do
Loop

Tick:
   ' count = 120, если выводятся IR_command and IR_Address
   ' сщгте = 120, если выводится ir_command
   If Count < 120 Then
      Incr Count
      Led_r2 = 1
   Else
      Led_r2 = 0
   End If
Return

Learn_rc5:
   Disable Int1
   Led_g1 = 1
   Count = 0

   Config Rc5 = Pind.3
   Enable Interrupts
   'Enable Timer0
   Getrc5(address_rc5 , Command_rc5)
   'Disable Timer0
   Enable Interrupts

   If Address_rc5 <> 255 And Command_rc5 <> 255 Then
      Command_rc5 = Command_rc5 And &B01111111
      Print Chr(12);
      'Print "IR_Address - " ; Address_rc5
      Print "IR_command - " ; Command_rc5
   End If
  ' обработка команды
  'Gosub Processcommand
  Gifr = Gifr Or &B10000000                                 'Clear Flag Int1
  Led_g1 = 0
  Enable Int1
Return

Sub Processcommand()

End Sub

с механикой вроде разобрался...



ща будем код писать...
кто готов помогать?

Ток если на Сях, а че у него там на колесах с боку?

код для поворота только тогда, когда кнопка нажата, использую таймер2

Код: Выделить всё • Развернуть

'$prog &HFF , &HBD , &HC9 , &H00
$regfile = "m32def.dat"                                     ' файл спецификации Меги32
$crystal = 7372800                                          ' указываем на какой частоте будем работать
$baud = 115200
$hwstack = 64
$swstack = 64
$framesize = 64

$include "pult.bas"

Config Timer1 = Pwm , Pwm = 8 , Prescale = 1 , Compare A Pwm = Clear Down , Compare B Pwm = Clear Down
Config Pinc.2 = Output : направление_левый Alias Portc.2    'ногу сконфигурировали как выход и обозвали Drl
Config Pinc.3 = Output : направление_правый Alias Portc.3   'ногу сконфигурировали как выход и обозвали Drr
Config Pind.4 = Output                                      'ногу ШИМа левого движка сконфигурировали как выход
Config Pind.5 = Output                                      'ногу ШИМа правого движка  сконфигурировали как выход
Const вперед = 0
Const назад = 1
Const точка_останова = 50
скорость_левый Alias Pwm1b
скорость_правый Alias Pwm1a

Config Pinc.4 = Output : диод1_красный Alias Portc.4
Config Pinc.5 = Output : диод1_зеленый Alias Portc.5
Config Pinc.6 = Output : диод2_красный Alias Portc.6
Config Pinc.7 = Output : диод2_зеленый Alias Portc.7
Const зажечь = 1
Const потушить = 0

Config Pind.2 = Input : кнопка Alias Pind.2
Config Pinb.2 = Input : питание Alias Pinb.2

Config Pind.7 = Output : Portd.7 = 0 : динамик Alias Portd.7       ' динамик

' Прерывание по спаду уровня для обработки команд RC5
Config Int1 = Falling
On Int1 принять_команду_пульта
Enable Int1
Config Rc5 = Pind.3

' Прерывание отсчета времени таймера2
Config Timer2 = Timer , Prescale = 64
On Ovf2 таймер2
Enable Timer2

' Глобальные переменные
Dim команда_пульта_адрес As Byte , команда_пульта As Byte
Dim Adc_temp As Word , Akb As Single
Dim Errbyte As Byte

Dim состояние_робота As Byte
   Const управление_пультом = 1
   Const движение_улиткой = 2
   Const поиск_станции = 3
   состояние_робота = 0

' Отсчет времени
Dim тики_таймера As Byte

' Конвеер выполнения
Dim команда_предыдущая As Byte
   Dim команда_количество As Byte                           ' сколько раз повторен прием одной и той же команды

' Свободное блуждание
Dim направление_движения As Byte
   Const стоп = 2                                           ' вперед и назад уже обозначены, смотри выше
   направление_движения = стоп


' Процедуры
Declare Sub выполнить_команду()
   Dim флаг As Byte
      Const команда_пуста = 0
      Const команда_старт = 1
Declare Sub двигаться_улиткой()
Declare Sub искать_станцию()
Declare Sub улитка_ожидание(byval период As Word)

диод2_зеленый = зажечь

' Запуск
Enable Interrupts

Waitms 200
Print "Start MiniBot v2.1"

старт:
Print "in start"
Do
   Select Case состояние_робота
      Case движение_улиткой:
         Disable Int1
         команда_пульта = Btn_power : Gosub выполнить_команду       ' ставим в режим парковки
         Enable Int1
         Gosub двигаться_улиткой
      Case поиск_станции:
         Disable Int1
         команда_пульта = Btn_power : Gosub выполнить_команду       ' ставим в режим парковки
         Enable Int1
         Gosub искать_станцию
      Case управление_пультом:
         Disable Int1
         команда_пульта = Btn_ok : Gosub выполнить_команду  ' снимаем с режима парковки
         Enable Int1
         Print "in_free_blugdanie"
         Do                                                 ' idle
         Loop
      Case Else
         ' первый запуск, ставим в режим парковки
         Disable Int1
         команда_пульта = Btn_power : Gosub выполнить_команду       ' ставим в режим парковки, управление с пульта
         состояние_робота = управление_пультом
         Enable Int1
         Print "in_parking_mode"
         Do                                                 'Idle
         Loop
   End Select
Loop

принять_команду_пульта:
   Disable Int1
   тики_таймера = 0
   Enable Interrupts
   Getrc5(команда_пульта_адрес , команда_пульта)
   Enable Interrupts
   If команда_пульта_адрес = Ir_adress And команда_пульта <> 255 Then       ' используется пульт Минибота с кодом адреса = 0
      команда_пульта = команда_пульта And &B01111111
      'Print Chr(12);
      'Print "IR_Address - " ; команда_пульта_адрес
      Print "IR_command - " ; команда_пульта
      If команда_пульта = команда_предыдущая Then           ' считаем сколько уже раз приняли команду
         Incr команда_количество
      Else
         команда_количество = 0
         команда_предыдущая = команда_пульта
      End If
      Print "количество" ; команда_количество
      Call выполнить_команду
   End If
   ' обработка команды
   Gifr = Gifr Or &B10000000                                'Clear Flag Int1
   Enable Int1
   If флаг = команда_старт Then
      Goto старт
   End If
Return

таймер2:
   ' count = 120, если выводятся IR_command and IR_Address
   ' count = 120, если выводится ir_command
   If тики_таймера < 120 Then
      Incr тики_таймера
      диод1_красный = зажечь
   Else
      диод1_красный = потушить
      If состояние_робота = управление_пультом Then
         Disable Int1
         Select Case направление_движения
         Case вперед : команда_пульта = Btn_up
         Case назад : команда_пульта = Btn_down
         Case стоп : команда_пульта = Btn_ok
         End Select
         Call выполнить_команду()
         Enable Int1
      End If
   End If
Return

Sub двигаться_улиткой()
   Print "in_ulitka"
' описатели движения
   Dim I As Byte
   Local возможная_скорость As Integer
   Const улитка_прибавка_скорости = 10
   Const улитка_разбалансировка = 10
   Const улитка_время_движения = 50
' движение
   Do
      For I = точка_останова To 255 Step улитка_прибавка_скорости
         направление_левый = вперед : направление_правый = вперед
         возможная_скорость = I + улитка_разбалансировка
         скорость_левый = возможная_скорость
         возможная_скорость = I - улитка_разбалансировка
         скорость_правый = возможная_скорость
         Call улитка_ожидание(улитка_время_движения)
      Next
   Loop
End Sub

Sub улитка_ожидание(byval период As Word)
' датчики
   Const нажат = 0
   Const отжат = 1
   левый_датчик Alias Pind.2
   правый_датчик Alias Pind.2
   центральный_датчик Alias Pind.2
   While период > 0
      If правый_датчик = отжат And левый_датчик = отжат And центральный_датчик = отжат Then
         Waitms 20
      Else
         скорость_левый = 255 : скорость_правый = 255
         If центральный_датчик = нажат Then
            направление_левый = назад
            направление_правый = назад
            Wait 1
            направление_левый = вперед
            Wait 1
            направление_правый = вперед
         Elseif правый_датчик = нажат Then
            направление_левый = назад
            направление_правый = вперед
            Waitms 500
         Elseif левый_датчик = нажат Then
            направление_левый = вперед
            направление_правый = назад
            Waitms 500
         End If
      End If
      Decr период
   Wend
End Sub

Sub искать_станцию()
   Print "in_station_find"
   Do
   Loop
End Sub

Sub выполнить_команду()
   флаг = команда_пуста
   Select Case команда_пульта
   ' команды движения
      Case Btn_up:
         If состояние_робота = управление_пультом Then
            направление_левый = вперед : направление_правый = вперед
            скорость_левый = 180 : скорость_правый = 180
            направление_движения = вперед
         End If
      Case Btn_down:
         If состояние_робота = управление_пультом Then
            направление_левый = назад : направление_правый = назад
            скорость_левый = 180 : скорость_правый = 180
            направление_движения = назад
         End If
      Case Btn_left:
         If состояние_робота = управление_пультом Then
            Select Case команда_количество
            Case 0 To 6 :
               скорость_левый = 180 : скорость_правый = 0
            Case 6 To 255 :
               скорость_левый = 255 : скорость_правый = 0
            End Select
         End If
      Case Btn_right:
         If состояние_робота = управление_пультом Then
            Select Case команда_количество
            Case 0 To 6 :
               скорость_левый = 0 : скорость_правый = 180
            Case 6 To 255 :
               скорость_левый = 0 : скорость_правый = 255
            End Select
         End If
      Case Btn_ok:
         If состояние_робота = управление_пультом Then
            направление_левый = вперед : направление_правый = вперед
            скорость_левый = 0 : скорость_правый = 0
            направление_движения = стоп
         End If
      Case Btn_power:
         ' ПОДУМАТЬ НАД РЕЖИМАМИ, может возращать бота в состояние_робота = 0, т.е. точку старта
         направление_левый = вперед : направление_правый = вперед
         скорость_левый = 0 : скорость_правый = 0
         состояние_робота = 0
         направление_движения = стоп
         флаг = команда_старт
   ' команды состояния
      Case Btn_s:
         состояние_робота = управление_пультом
         флаг = команда_старт
      Case Btn_p
         состояние_робота = движение_улиткой
         флаг = команда_старт
      Case Btn_f:
         состояние_робота = поиск_станции
         флаг = команда_старт
      Case Else:
         ' ни одна из вышеперечисленных кнопок
   End Select
End Sub

Эд, нужны схемы новых модулей

каких модулей?

EdGull писал(а):кто готов помогать?

есть мысли как должен он двигаться?

обработка бамперов, вкл/выкл пылесоса

Код: Выделить всё • Развернуть

'$prog &HFF , &HBD , &HC9 , &H00
$regfile = "m32def.dat"                                     ' файл спецификации Меги32
$crystal = 7372800                                          ' указываем на какой частоте будем работать
$baud = 115200
$hwstack = 64
$swstack = 64
$framesize = 64
$include "pult.bas"

Config Timer1 = Pwm , Pwm = 8 , Prescale = 1 , Compare A Pwm = Clear Down , Compare B Pwm = Clear Down
Config Pinc.2 = Output : направление_левый Alias Portc.2    'ногу сконфигурировали как выход и обозвали Drl
Config Pinc.3 = Output : направление_правый Alias Portc.3   'ногу сконфигурировали как выход и обозвали Drr
Config Pind.4 = Output                                      'ногу ШИМа левого движка сконфигурировали как выход
Config Pind.5 = Output                                      'ногу ШИМа правого движка сконфигурировали как выход
Const вперед = 0
Const назад = 1
Const точка_останова = 50
скорость_левый Alias Pwm1b
скорость_правый Alias Pwm1a

Config Pinc.4 = Output : диод1_красный Alias Portc.4
Config Pinc.5 = Output : диод1_зеленый Alias Portc.5
Config Pinc.6 = Output : диод2_красный Alias Portc.6
Config Pinc.7 = Output : диод2_зеленый Alias Portc.7
   Const зажечь = 1
   Const потушить = 0

Config Pind.2 = Input : кнопка Alias Pind.2
Config Pinb.2 = Input : питание Alias Pinb.2

Config Pina.2 = Input : бампер_л Alias Pina.2               ' бампер левый
Config Pina.6 = Input : бампер_п Alias PinA.6               ' бампер правый
   Const нажат = 0
   Const отжат = 1

Config Pina.1 = Output : пылесос Alias Porta.1 : Reset пылесос       ' пылесос
Config Pind.7 = Output : динамик Alias Portd.7 : Reset динамик       ' динамик

' Прерывание по спаду уровня для обработки команд RC5
Config Int1 = Falling
On Int1 принять_команду_пульта
Enable Int1
Config Rc5 = Pind.3

' Прерывание отсчета времени таймера2
Config Timer2 = Timer , Prescale = 64
On Ovf2 таймер2
Enable Timer2

' Глобальные переменные
Dim команда_пульта_адрес As Byte , команда_пульта As Byte
Dim Adc_temp As Word , Akb As Single
Dim Errbyte As Byte

Dim состояние_робота As Byte
   Const управление_пультом = 1
   Const движение_улиткой = 2
   Const поиск_станции = 3
   состояние_робота = 0

' Отсчет времени
Dim тики_таймера As Byte

' Конвеер выполнения
Dim команда_предыдущая As Byte
   Dim команда_количество As Byte                           ' сколько раз повторен прием одной и той же команды

' Свободное блуждание
Dim направление_движения As Byte
   Const стоп = 2                                           ' вперед и назад уже обозначены, смотри выше
   направление_движения = стоп


' Процедуры
Declare Sub выполнить_команду()
   Dim флаг As Byte
      Const команда_пуста = 0
      Const команда_старт = 1
Declare Sub двигаться_улиткой()
Declare Sub искать_станцию()
Declare Sub улитка_ожидание(byval период As Word)
Declare Sub обработка_бамперов()

диод2_зеленый = зажечь

' Запуск
Enable Interrupts

Waitms 200
Print "Start MiniBot v2.1"

старт:
Print "in start"
Do
   Select Case состояние_робота
      Case движение_улиткой:
         Disable Int1
         команда_пульта = Btn_power : Gosub выполнить_команду       ' ставим в режим парковки
         Enable Int1
         Gosub двигаться_улиткой
      Case поиск_станции:
         Disable Int1
         команда_пульта = Btn_power : Gosub выполнить_команду       ' ставим в режим парковки
         Enable Int1
         Gosub искать_станцию
      Case управление_пультом:
         Disable Int1
         команда_пульта = Btn_ok : Gosub выполнить_команду  ' снимаем с режима парковки
         Enable Int1
         Print "in_free_blugdanie"
         Do                                                 ' idle
         Loop
      Case Else
         ' первый запуск, ставим в режим парковки
         Disable Int1
         команда_пульта = Btn_power : Gosub выполнить_команду       ' ставим в режим парковки, управление с пульта
         состояние_робота = управление_пультом
         Enable Int1
         Print "in_parking_mode"
         Do
            Call обработка_бамперов
         Loop
   End Select
Loop

принять_команду_пульта:
   Disable Int1
   тики_таймера = 0
   Enable Interrupts
   Getrc5(команда_пульта_адрес , команда_пульта)
   Enable Interrupts
   If команда_пульта_адрес = Ir_adress And команда_пульта <> 255 Then       ' используется пульт Минибота с кодом адреса = 0
      команда_пульта = команда_пульта And &B01111111
      'Print Chr(12);
      'Print "IR_Address - " ; команда_пульта_адрес
      Print "IR_command - " ; команда_пульта
      If команда_пульта = команда_предыдущая Then           ' считаем сколько уже раз приняли команду
         Incr команда_количество
      Else
         команда_количество = 0
         команда_предыдущая = команда_пульта
      End If
      Print "количество" ; команда_количество
      Call выполнить_команду
   End If
   ' обработка команды
   Gifr = Gifr Or &B10000000                                'Clear Flag Int1
   Enable Int1
   If флаг = команда_старт Then
      Goto старт
   End If
Return

таймер2:
   ' count = 120, если выводятся IR_command and IR_Address
   ' count = 120, если выводится ir_command
   If тики_таймера < 120 Then
      Incr тики_таймера
      диод1_красный = зажечь
   Else
      диод1_красный = потушить
      If состояние_робота = управление_пультом Then
         Disable Int1
         Select Case направление_движения
         Case вперед : команда_пульта = Btn_up
         Case назад : команда_пульта = Btn_down
         Case стоп : команда_пульта = Btn_ok
         End Select
         Call выполнить_команду()
         команда_количество = 0
         Enable Int1
      End If
   End If
Return

Sub двигаться_улиткой()
   Print "in_ulitka"
' описатели движения
   Dim I As Byte
   Local возможная_скорость As Integer
   Const улитка_прибавка_скорости = 10
   Const улитка_разбалансировка = 10
   Const улитка_время_движения = 50
' движение
   Do
      For I = точка_останова To 255 Step улитка_прибавка_скорости
         направление_левый = вперед : направление_правый = вперед
         возможная_скорость = I + улитка_разбалансировка
         скорость_левый = возможная_скорость
         возможная_скорость = I - улитка_разбалансировка
         скорость_правый = возможная_скорость
         Call улитка_ожидание(улитка_время_движения)
      Next
   Loop
End Sub

Sub улитка_ожидание(byval период As Word)
   While период > 0
      Waitms 20
      Call обработка_бамперов
      Decr период
   Wend
End Sub

Sub искать_станцию()
   Print "in_station_find"
   Do
   Loop
End Sub

Sub обработка_бамперов()
   If состояние_робота = управление_пультом Then
      If бампер_л = нажат Or бампер_п = нажат Then
         Disable Int1
            команда_пульта = Btn_ok : Call выполнить_команду
         Enable Int1
      End If
      Exit Sub
   End If
   If бампер_л = нажат And бампер_п = нажат Then            ' нажаты оба бампера
      направление_левый = назад : направление_правый = назад
      скорость_левый = 255 : скорость_правый = 255
      Waitms 500
      направление_левый = вперед
      Waitms 500
      Exit Sub
   End If
   If бампер_л = нажат Then                                 ' нажат только левый бампер
      направление_левый = назад : направление_правый = вперед
      скорость_левый = 255 : скорость_правый = 255
      Waitms 500
   End If
   If бампер_п = нажат Then                                 ' нажат только правый бампер
      направление_левый = вперед : направление_правый = назад
      скорость_левый = 255 : скорость_правый = 255
      Waitms 500
   End If
End Sub

Sub выполнить_команду()
   флаг = команда_пуста
   Select Case команда_пульта
   ' команды движения
      Case Btn_up:
         направление_левый = вперед : направление_правый = вперед
         скорость_левый = 180 : скорость_правый = 180
         направление_движения = вперед
         состояние_робота = управление_пультом
      Case Btn_down:
         направление_левый = назад : направление_правый = назад
         скорость_левый = 180 : скорость_правый = 180
         направление_движения = назад
         состояние_робота = управление_пультом
      Case Btn_left:
         Select Case команда_количество
         Case 0 To 3 :
            скорость_левый = 180 : скорость_правый = 0
         Case 3 To 5 :
            скорость_левый = 230 : скорость_правый = 0
         Case 6 To 255 :
            скорость_левый = 255 : скорость_правый = 0
         End Select
         состояние_робота = управление_пультом
      Case Btn_right:
         Select Case команда_количество
         Case 0 To 3 :
            скорость_левый = 0 : скорость_правый = 180
         Case 3 To 5 :
            скорость_левый = 0 : скорость_правый = 230
         Case 6 To 255 :
            скорость_левый = 0 : скорость_правый = 255
         End Select
         состояние_робота = управление_пультом
      Case Btn_ok:
         направление_левый = вперед : направление_правый = вперед
         скорость_левый = 0 : скорость_правый = 0
         направление_движения = стоп
         состояние_робота = управление_пультом
      Case Btn_power:
         ' ПОДУМАТЬ НАД РЕЖИМАМИ, может возращать бота в состояние_робота = 0, т.е. точку старта
         направление_левый = вперед : направление_правый = вперед
         скорость_левый = 0 : скорость_правый = 0
         состояние_робота = 0
         направление_движения = стоп
         флаг = команда_старт
   ' команды состояния
      Case Btn_1:
         ' свободное блуждание по таблице маркова
         'состояние_робота = управление_пультом
         'флаг = команда_старт
      Case Btn_2:
         состояние_робота = движение_улиткой
         флаг = команда_старт
      Case Btn_3:
         состояние_робота = поиск_станции
         флаг = команда_старт
      Case Btn_s:
         Toggle пылесос
      Case Else:
         ' ни одна из вышеперечисленных кнопок
   End Select
End Sub

Так у нас теперь нет контактых бамперов.
Мы же теперь данные о пеленге и дистанции получаем по уарту от меги88

или я туплю?

а версия на меге16?

пока не будем с ней заморачиваться
