Здесь общаются только разработчики данной схемы.

За основу взята вот эта схема



вот с этим ДШ

download/file.php?id=6130

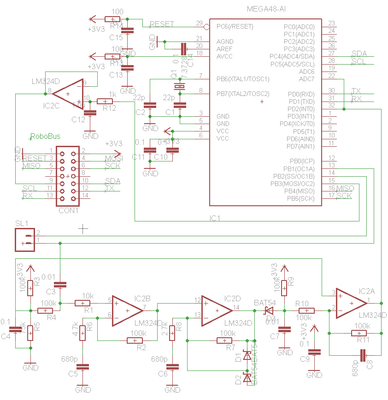

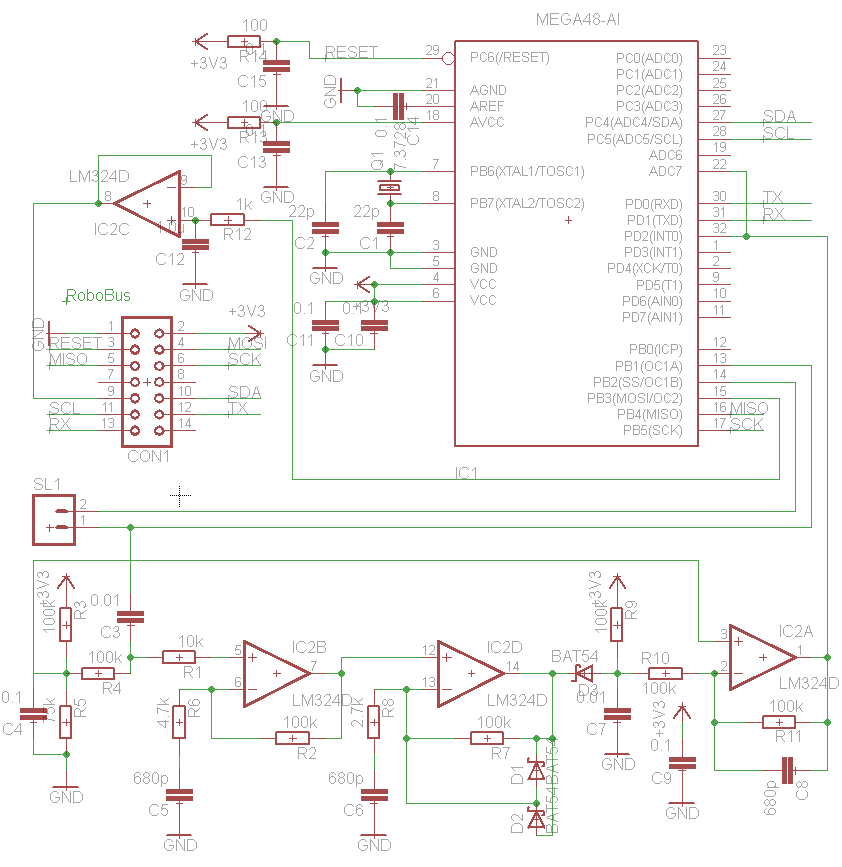

Вот что получилось в первом приближении



Добавлено спустя 10 минут:
Пока исходим из того что будет MA40MF14-5B

Почти собрал макет. Будут некоторые отличия от исходной схемы:
1. В делителе 72 КОм вместо 75 ( не было нужного)
2. В обратной связи первых двух каскадов стоят не 680 пФ, а 1 нФ ( не было 680 , если принципиально -потом поправлю. или они этим сопретивление в цепи ОС увеличивают?).
3. В ОС второго каскада стоит не 2.7 КОм, а 3 ( в принципе, это даже лучше- не будет LM-ка заваливаться).
4. У меня нет LM324, поэтому использую LM358, и третий каскад делаю на другом опере: AD820 (хороший низкошумящий опер с полосой 1.8 МГц).
5. Диоды : Шоттки BAT54S
6. В ОС третьего опера будет не савсем точно 680 пФ ( около 700). Если нужно, потом тоже подправлю.
7. Сначала сравню результаты с питание от 5 Вольт. Потом, чтобы не переводить питание контроллера на 3.3, просто поставлю какую-нибудь железную логику сарии АС и запитаю от 3.3 Вольт. Для имитации нагрузочной способности меги просто запараллелю ноги.

Ну и сравню результаты ( моя система без накачки максом, откровенно говоря, слабовата. Потом может быть добавлю логарифмический усилитель- давно хотел, но сделал только ограничитель амплитуды на диодах).

Добавлено спустя 1 минуту 8 секунд:
Где они там бандпасс нашли?

Собрал. Усиление большое- слабые и сильные эхо имеют одну и ту же амплитуду, спасибо логарифмическому усилителю. Использую свой макет на MA40B8 R и S, качаю передатчик пятью вольтами от ног меги. У моего усилителя-приемника в этом включении сигнал намного слабее. Только вот по абсолютной величине сигнал слабоват, но это, возможно, следствие замен номиналов. Да и кондеры многие пленочные.
Попробую найти точные номиналы, и еще посмотрю скопом сигнал.

а чё тебе до их аплетуды?
тебе ж мерить время надо.

Сегодня возьму 680 пикофарад, поставлю.
Слабый сигнал - низкий С/Ш, ну и со всеми вытекающими.

А чем всё закончилось?
