Пытаюсь породить паровой чих-пых... Не получаеццо Делал кто-нибудь?
В распоряжении у меня листовая жесть (замучил консерву), паялнег, проловка... Надо бы трубки-токарки, да нетути. Помню, один далёкознакомый чел ещё в детстве из гуано всякого делал - и работало... катерочки там всякие
А у меня получилась гравицапа, в которую умаялся дуть-раскручивать - не пашет. Уж не до хорошего - хотя бы чтоб от воздуха крутилось. А там уж буду и про клапана-монометры думать.
ООО видел по телеку про такие вещи! Помню там взяли медную трубку и скрутили её как спираль у электрического кипятильника(делали кораблик) и двумя так сказать усами вывели их наружу под воду а в самом кораблике под эту спираль спиртовку поставили и подожгли. Трубка греется а кораблик едет.
цилиндр делается из куска трубки к которой припаивается крышка
поршень делается из чегонибуть внутренним диаметром чтоб влезал в трубку тоже трубка(мона из жести свернуть примерно ровно) сверху с припаянной крышкой, тока вот крышку уже надо делать точно по диаметру цилиндра

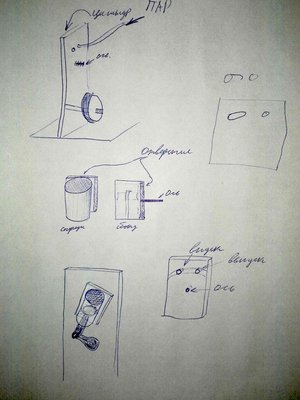

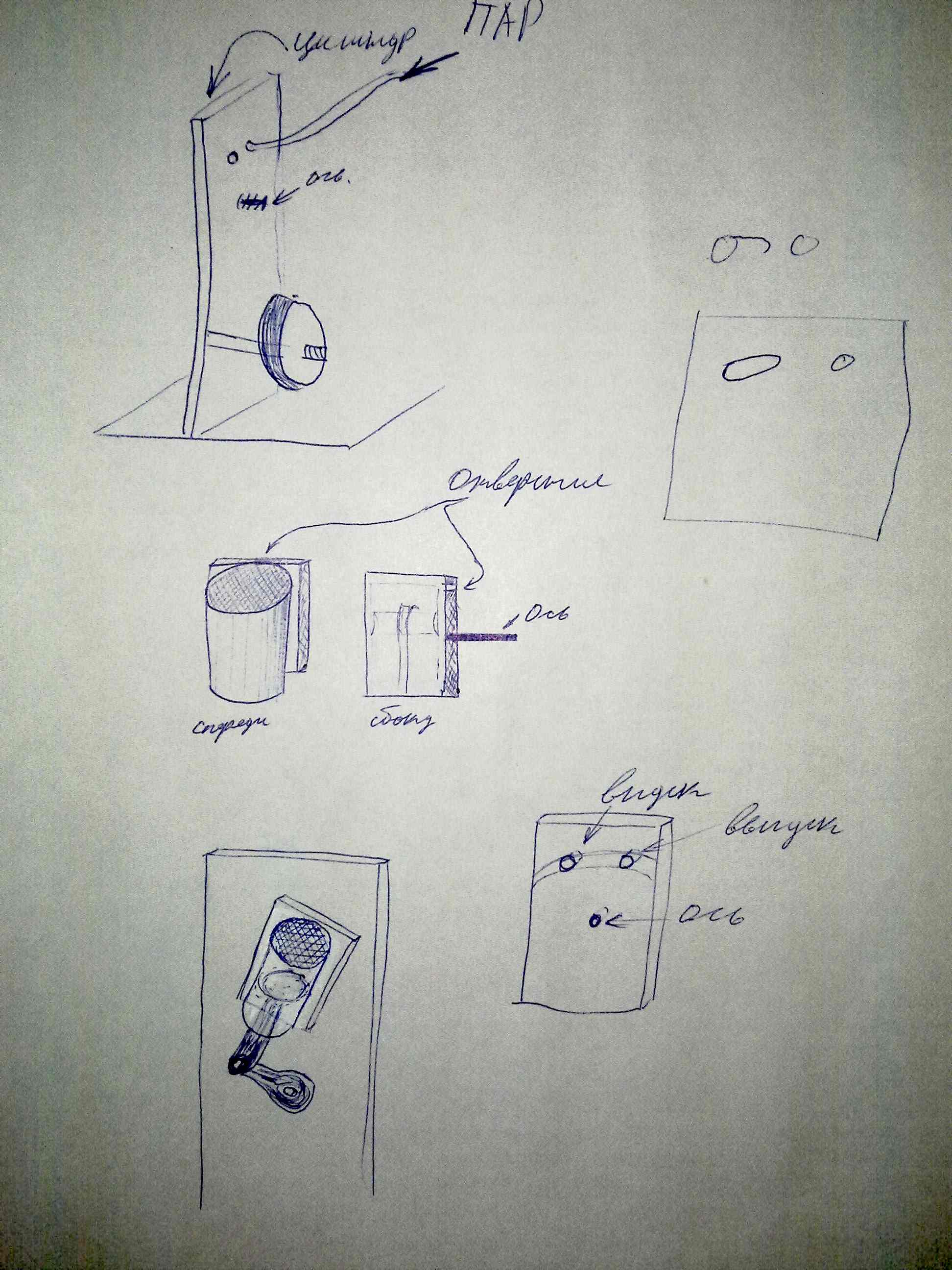

далее к цилиндру сбоку припаиваем плоскую железяку с 2мя дырками, одна дырка для оси золотника вторая дырка идёт сквозная внутрь цилиндра.
ответная часть такаяже железка но с 3мя дырками дырка по центру для оси опять же и 2 дырки определяемых опытным путём. к крайнем положении собранного девайса через одну дырку подаётся пар внутрь цилиндра, цилиндр заполняется и поршень начинает движение, дырка перекрывается и пар расширяясь крутит вал, далее в нижней точке поршня совпадают отверстия для выпуска пара и пар выходит наружу. и так пока чтонибуть не отвалится.
ось длинная с пружиной, чтобы мона было завинтив гайку регулировать силу зажима золотника ищя идеал чтоб не сильно сифонило паро в стороны но ещё крутилось. подкручивается во время работы мотора, сначала запускаем, мотор выходит на макс обороты, и начинаем подтягивать уменьшая сифонивание.
коленвал мона толстую железяку согнуть буквой Г и обязательно большой свинцовый маховик
я пластинки золотника делал из 2х пластинок алюминия и приклеивал к цилиндру и станине двухкомпонентной сантехнической какашкой
крутящийся мотор звучал как длинное ррррррррррр и на вид крутился довольно быстро.
в следствии перегрева пара обычно происходит взрыв, но у меня просто слетала резиновая трубка паропровода и хлестала во все стороны паром горяченным.
Добавлено спустя 5 минут 5 секунд: у меня ещё была идея мотора с клапанами но я застрял на моменте из чего бы сделать коленвал и забил)) сделал крышку цилиндра с клапанами, а чем их туда сюда толкать так и не смог сделать
Добавлено спустя 14 минут 4 секунды:
ещё вот такой простой вариант
там второй шатун двигает уголок который открывает и закрывает подачу пара.
Мур, схему твою не понял бы, если б не пришлось повертеть давным давно те "гуановые" движки в руках. Я просто не знаю, что такое золотник Ролик этот в ютумбе я видел, но там не самая тупая схема, а я сначала хочу освоить самую тупую.
Насчёт моей чихпыховой подписи - она прикрасна, и ничё не знаю
А вот моя панама ))
Добавлено спустя 12 минут 5 секунд: Кстати, не обращайте внимания на "трубу" - я её специально пока припаял, я сам в неё дую, аж морда вся красная Потом, когда всё победю, воткну туда чё там полагается...

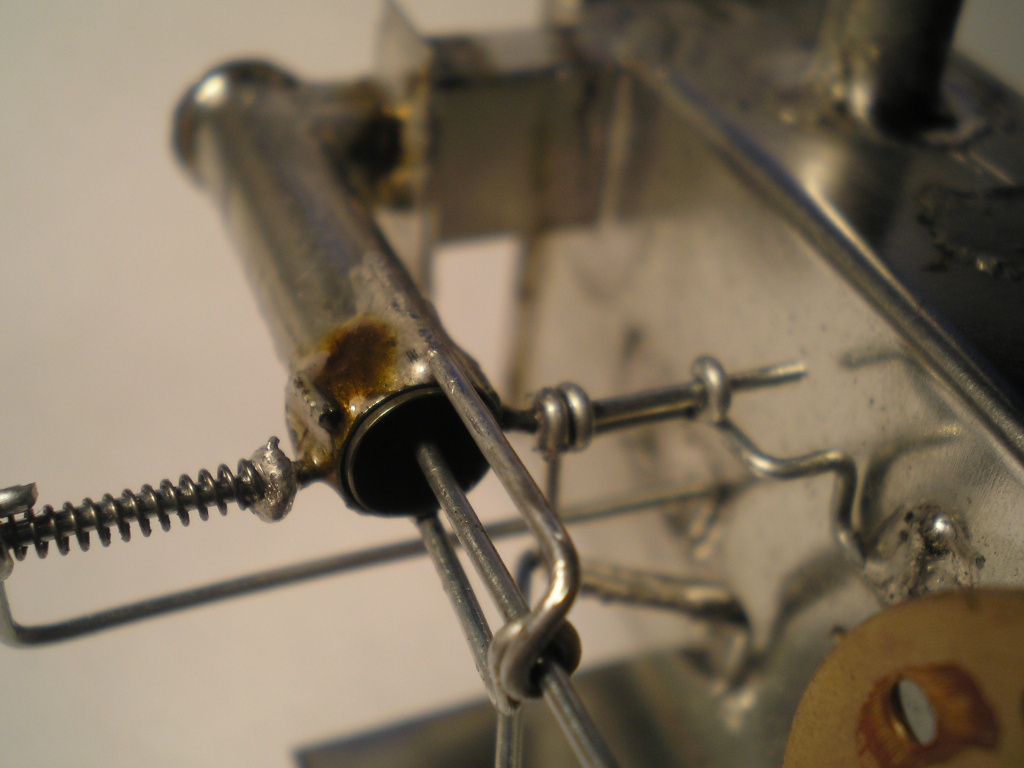

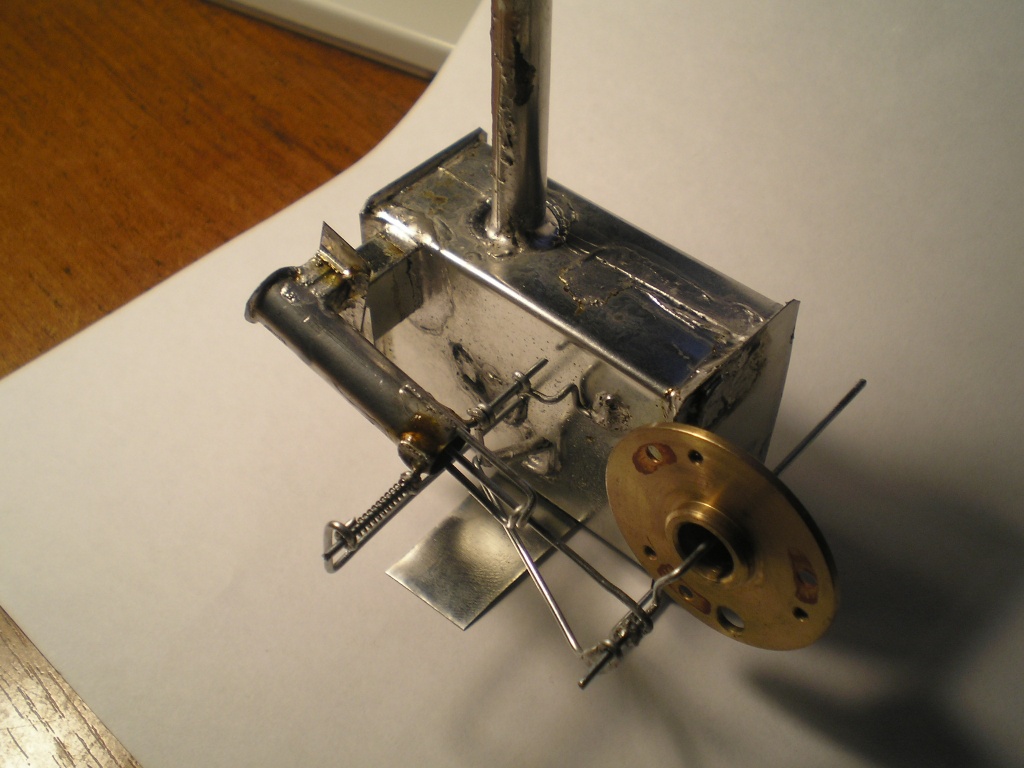

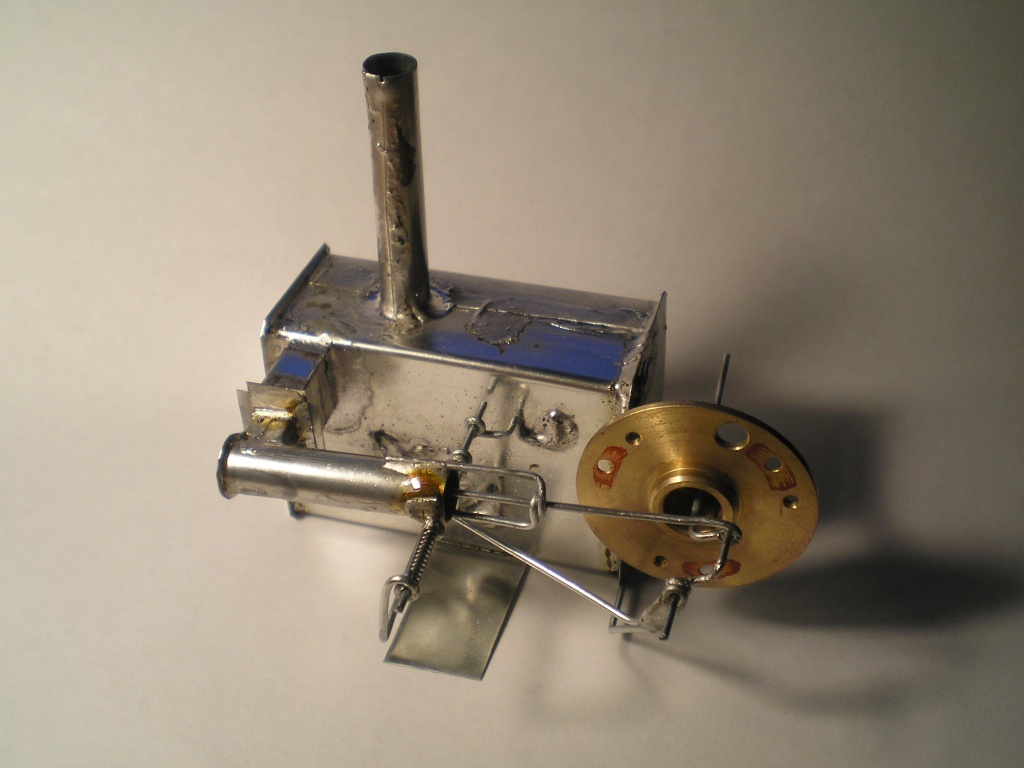

Да кстати, маховик щас, на фотках который, полегче стоит, чем тогда, когда я первый пост писал - его мы хоть провернуть могём... И да, я теперь могу это сам продуть - пыхает Но вяло... Давления такого в таком мелком котелке не получится, чтоб прокрутить эту канитель - надо другой рожать... Мама! Дак у меня же, как это у меня принято, всё вместе спаяно - утопиться проще, чем котёл поменять
Куплю ка я нонче себе консервочку детсткого питания... Или может сразу сгухи банку!

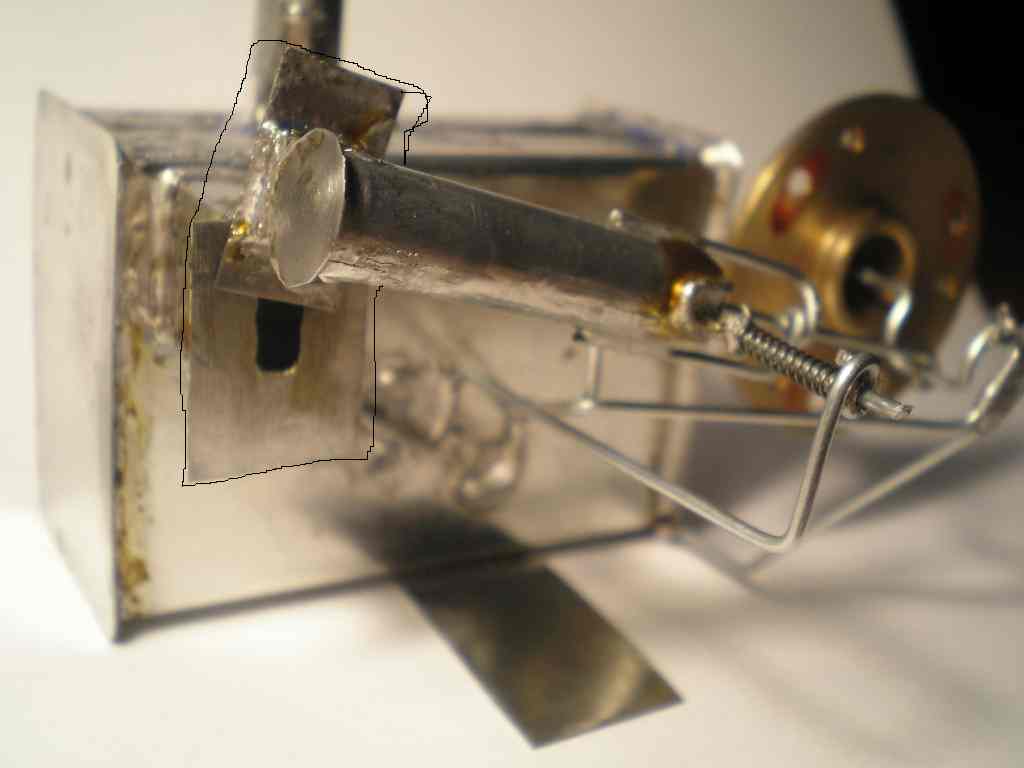

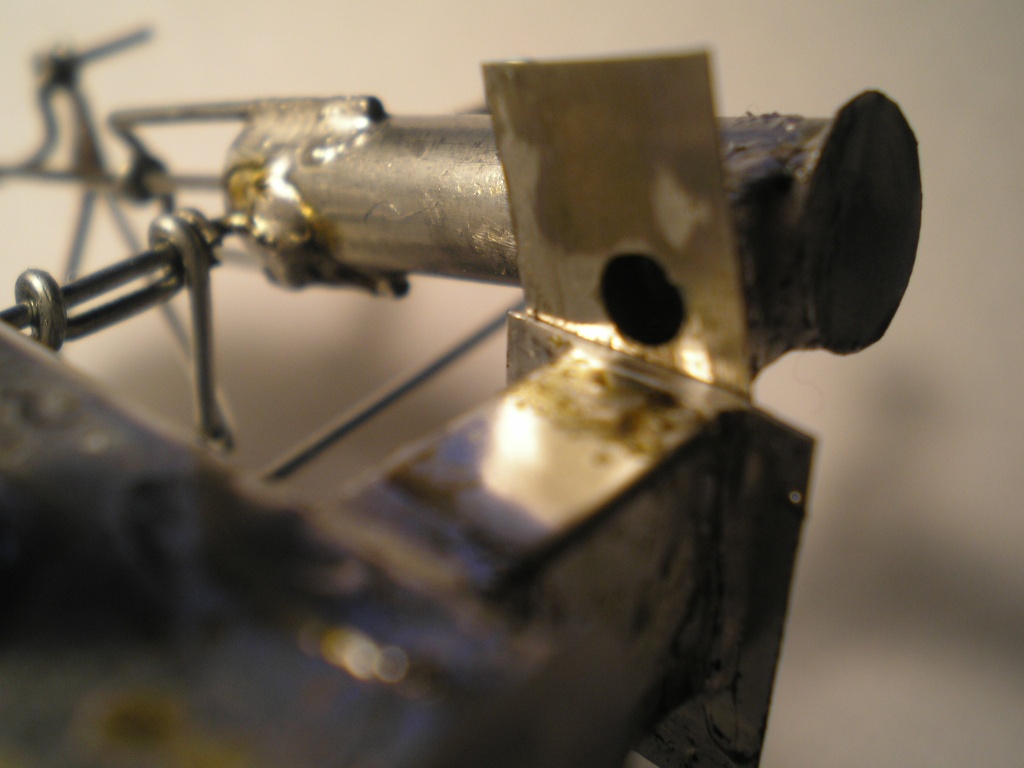

тока чёж у тя весь пар наружу нафик выходит через дырень??? ты пластинку которая от поршня длинней делай и шире чтоб она выход котла закрывала с запасом и на котёл тоже пластину широкую ставь.
атож у тя давление не поднимается в котле, а этот мотор работает тока если давление хорошее.
золотник это как раз то место с дырочками, когда дырочки совпадают тогда пар идёт.

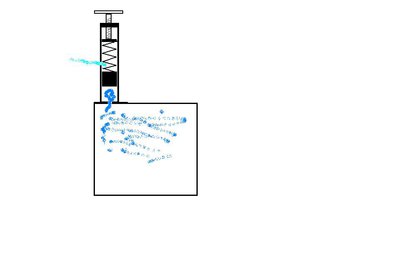

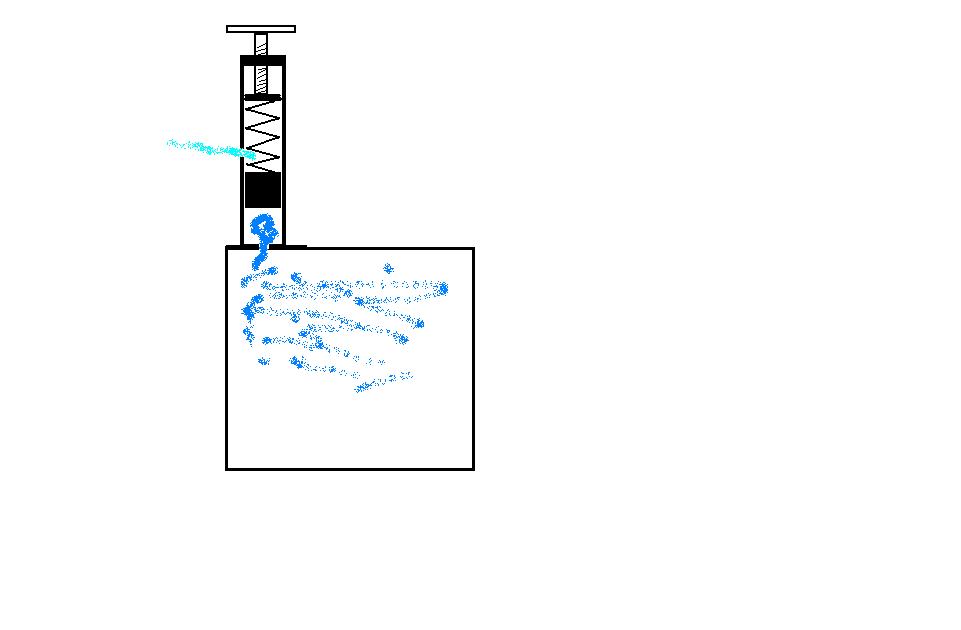

Добавлено спустя 2 минуты 50 секунд: вот я контур нарисовал пластины перепаяй другую туда чтоб закрывала полностью выход из бака )
Ну я на дырень и думал... Не допёр поначалу, что давление на каждый проворот подкапливаться должно. Ну не догадался
Лана, поковыряю.
Кстати, как манометер забабахать? Самоделошный, небольшой такой
Добавлено спустя 24 минуты 54 секунды: Так.. а вот дырдочка, которая из котла паром в цилиндр дует - она вовнутрь дуть должна именно в самой низшей точке цилиндра? (сам бы не понял, если б меня так спросили )
Это первое, что я подумал... Но настолько идеальную подгонку этих всех штоков замутить я на коленке не смогу. А вот нормальный манометр сгенерить вижу вполне реальным Тока не представляю, как его потом калибровать...
Добавлено спустя 13 минут 6 секунд: Кстати, клапан полюбому прикрутить придётся - карлсона я в детстве читал, и первое, что я про паровые чихпыхи узнал - это то, что они бабахают чуть что. Бегай потом за мазями противоожоговыми...
Redallex Книжка из серии "мастхэф" Пасиба - много простейшей лабуды стало понятно
Добавлено спустя 1 час 32 минуты 58 секунд: ...налил через трубу водички, запаял трубу Подсунул свечку, жду просветления.
Добавлено спустя 5 минут 52 секунды: Даже закипело, поршенёк пытался уператься рогами куда приходится... Мне стало мало, я засунул вторую свечку - первая потеснилась, распаяла шов, с низа стала протекать вода, залила свечку. Получилось болото воды с парафином, провонявшая хата, закопчёный "кипятильник"... Почти открылась какая-то странная чакра.
