в протеусе как известно есть виртуальный осциллограф...
а что если его соединить с реальными щупами?
с ЛПТ портом соединяется без проблем, можно смотреть не слишком быстроменяющиеся ЛУ
логический анализатор 4х канальный всего 4мя проводками.

в лпт можно воткнуть 4 кнопочки и управлять 4мя виртуальными кнопками в протеусе
например для отладки сенсоров робота

мб есть способ соединить его с линейным входом и смотреть вялотекущие аналоговые процессы?
каково получится быстродействие ?:)

попутный вопрос, в лпт мало линий на вход
как в протеус засунуть больше линий внешних входящих?
сделать логический анализатор запоминающий на 8 линий чтобы сразу всю шину сниферить

как ...сделать логический анализатор запоминающий на 8 линий чтобы сразу всю шину сниферить

можно тяпнуть готовый с http://valery-us4leh.narod.ru

то что работает я и так знаю.
если вручную проволочкой коротить контакты, в протеусе оч забавно всё отображается на осциллографе)

ммм
в зависимости от режима порта могут до 14 линий на вход работать
а у меня тока 4 ноги виртуального LPT синими квадратиками загорелись

это я чо задумался, это я просто на днях паял переходник LPT<->NIKON
дабы наконец потестить прошивку.
но возникла непредвиденная авария шланга и ремонт в ванне

Выложи архивчик с проектом и моделькой и всем что нужно чтоб побпловаться.

Подробно параллельный порт LPT описан внизу страничке свзяь AVR с ПК - http://avr123.nm.ru/z4.htm - вроде там 12 линий на вход.

дома буду прикреплю

извращение прям какоето
реальными кнопками включать виртуальные контакты))

вот проект с драйвером и моделью

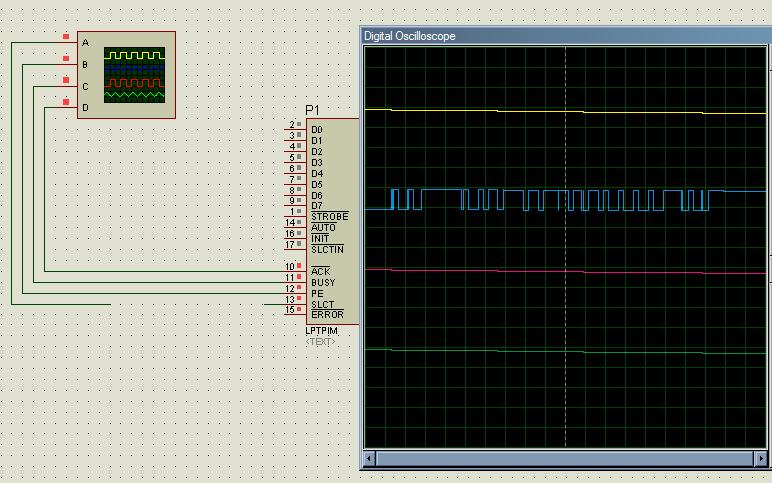

+ картинка осциллограмма, замыкал проволочкой контакты ЛПТ
