Здесь буим писать про попытки переделки обычного струйника под 3Д принтер. Ссылки на тытрубку уже готовых саомоделок.
ой халтура! но печатает, судя по окружению студенты делали.
не 3D но видно как сделан механизм перемещения.
Добавлено спустя 2 часа 51 минуту 9 секунд: Поиск по рунету показал, что очень мало людей переделывают принтер под планшет или плоттер, я покрайней мере ничего не нашел. Вообще как я понял из видео, система подачи бумаги вынесена отдельно и стационарно закреплена на основании и далее при помощи ремня или троса перемещает каретку принтера. Кстати если использовать тросик то согласовать вращение двигателя и каретки будет довольно не сложно, на барабан бумагоподачи или что там ее подает намотать трос и все. Мне однажды попался принтер фирмы Apple так у него перемещение печатающей головки было реализовано именно при помощи тросика, в печатных машинках тоже тросик как-то связан с перемещением каретки. Осталось достать легкодоступные направляющие, я вижу 2 варианта мебельные направляющие и старый сканер, тока я вот не знаю хватит ли у сканера длины направляющих? И как бумага вылазит и принтера, точнее как принтер узнает что бумага вся вылезла, походу там просто двигатель вращается определенный промежуток времени. Можно в конце направляющей поставить концевик, который будет отрубать питание у двигателя и давать команду контроллеру вернуть каретку в исходное состояние. Вопщем пока вопросов намного больше чем ответов .
Master писал(а):И как бумага вылазит и принтера, точнее как принтер узнает что бумага вся вылезла, походу там просто двигатель вращается определенный промежуток времени.
не промежуток времени а определённое количество шагов шаговика
там стоит концевик который видит когда бумага началась, тоесть начало листа чтоб печатать начать и когда кончилась чтоб кончить печатать если пальцами его замыкать и размыкать в нужное время то принтер струйный плюёт чернилами себе на станину ничуть не смущаясь
некоторые принтеры только по количеству шагов конец страницы определяют(расчитывается скока шагов надо на 297 мм стандартного листа или любого другого если вручную задан формат листа) тогда установив в настройках длинный лист он будет продолжать печатать сам на себя даже если страничка уже вылезла из принтера
можно выкинуть валик прокатки бумаги нафиг оставив от него тока шестерню которая на торце сидит и уже на эту шестерню надеть ремень который буить закреплён на станине тогда каретка буит туда сюда мотаться по столу веря в то что протягивает лист бумаги
Кста, у HP голову двигает самый натуральный сервомотор с (обычно) линейным энкодером, у Кэнонов всегда шаговик, у Епсонов вроде тоже. Бумагу тащат везде шаговики.
Млин это все обсуждение по 3Д принтеру теперь переносить чтоли сюда. А то уже привык к срарой ветке, а теперь она про ДЖЕТ Хотя так наверное будет красивее а то две темы постоянно пересикались. Master а сообщения тоже будут перенесены, или нет?
По поводу моего експеремента с порошком. Пробовал KNAUF HP FINISH сухая гипсовая смесь для шпаклевания поверхности тонким слоем. Говно а не результат. Хотя может что не правильно сделал. На лист бумаги раскатал где то 3мм. порошка, накрыл его листом бумаги с прорезаним в нем пряпоугольником, обрызгал порошок пшикалкой для поливания цветов так что бы небыло видно сухого порошка. Подождал сутки и этот прямоугольнык повело о он разтрескался. Короче оно не подходит. Однозначно
Добавлено спустя 10 минут 26 секунд:
По поводу той ссылки, что geroin дал, могу вам перевести ) Там говорица, что мужик собираеца сделать принтер как zcorp, но лучше. Что он собирается использовать максимальное количество готовых компонент, что в качестве материала будет покупать zcorp'овый, печатающая головка - тоже zcorp'овая... дальше рассказывает как он купил принтер и его раскурочил, подключился к энкодерам и клево теперь смотрит как с них офигительно читаются импульсы. Пока все =)
Все это так и есть. Токо он еще упоминает про формат .stl и про программы которые его могут послойно печатать. вот это меня очень заиттересовало. Он ссылается на программы Rapidform or matlab. тльбко ради этих слов и дал сцилку
Добавлено спустя 1 минуту 57 секунд: кстати написал ЭТому мужику писмецо. Ответ плохой, говорит ничем не может помочь. Он то не знает что если заработает идея с .stl то он уже очень даже помог
Добавлено спустя 25 минут 12 секунд: Еще одна полезность по поводу формата СТЛ. Если встречали в интернете аппарат который делал фигурки в большом масштабе используя порошок карамели и горячий воздух. Это их сайтик. Ведь их технология использует тот же принцып печати. Только другие материалы и рабочий орган (фен) http://www.evilmadscientist.com/article.php/slicingstl

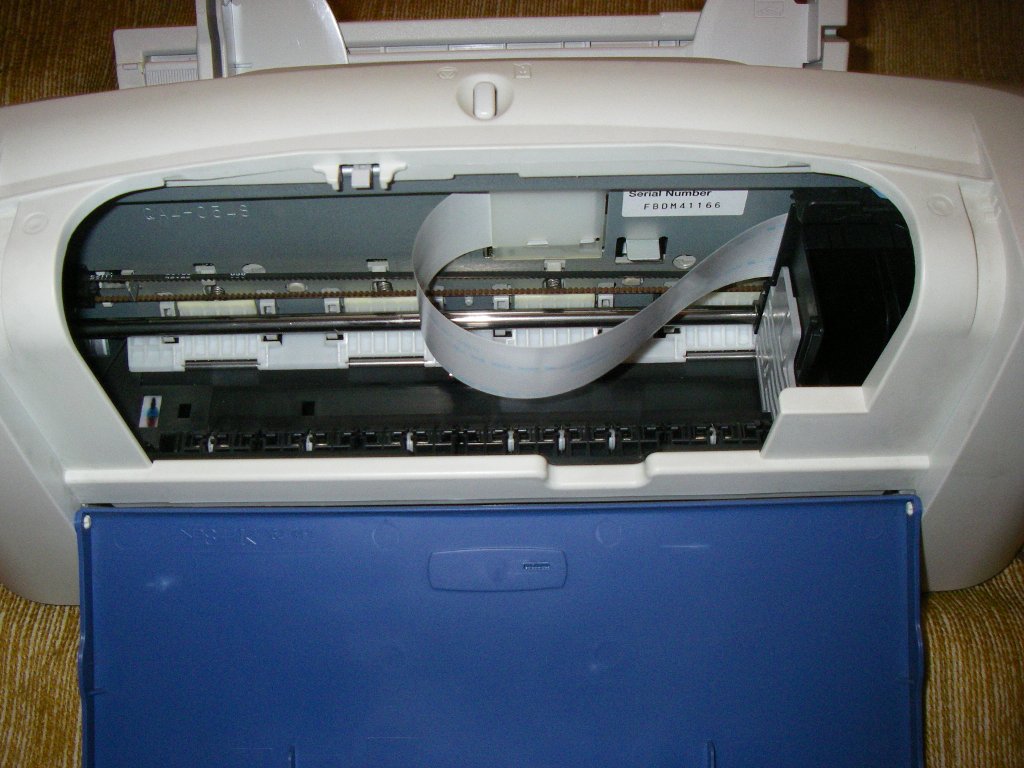

Ладно, вот вам фотоотчет про разбирание принтера canon x200s Насколько я понимаю, одна из самых дешевых моделей доступных когда-то давно... сейчас должны быть аналоги. Внешний вид с открытой крышкой:

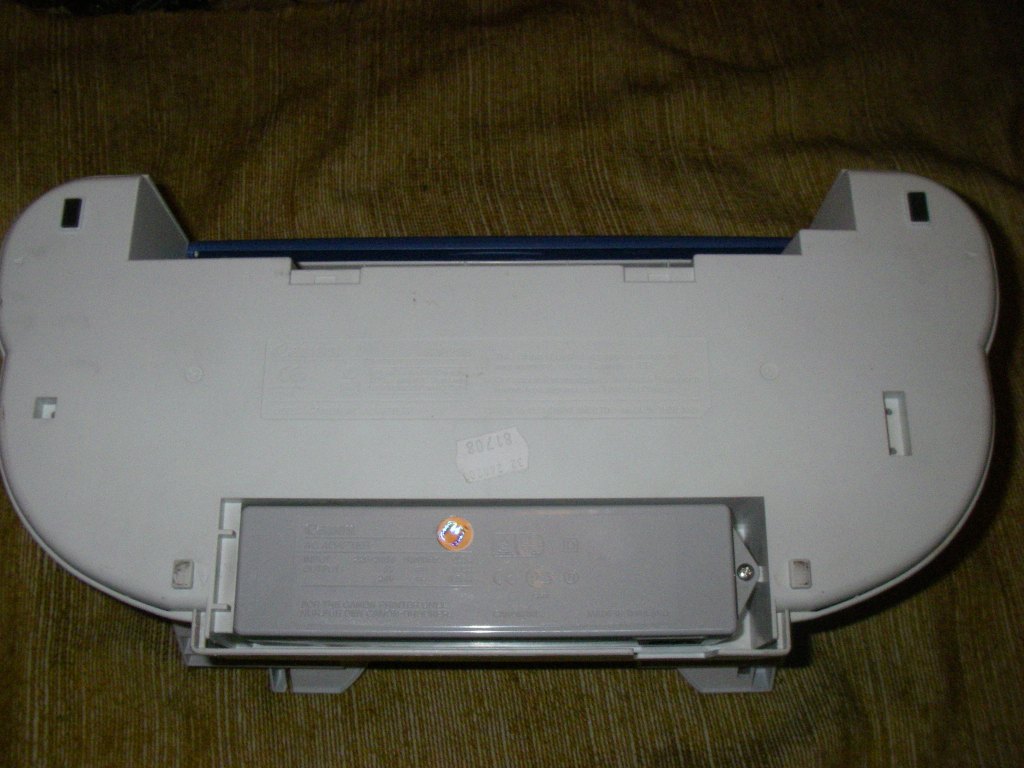

Вид снизу. Хорошо виден блок питания, который даже выделяется из корпуса четко:

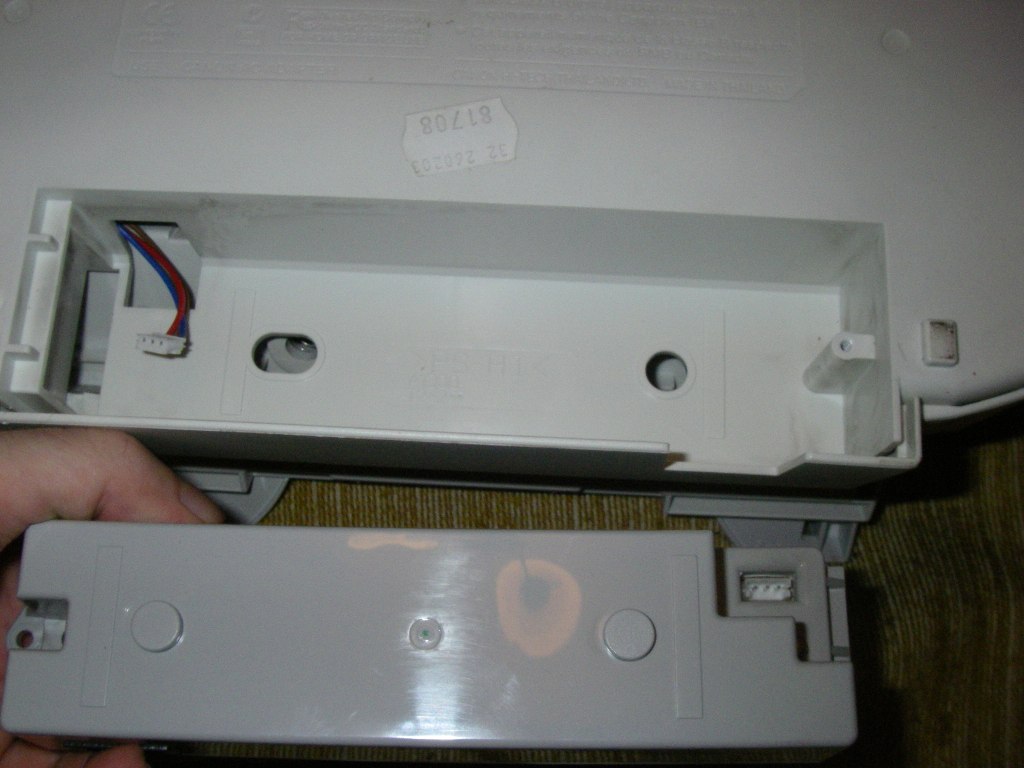

Блок питания 5В - 0.2А, 24В - 0.55А, обладает собственным корпусом, крепился на одном винте:

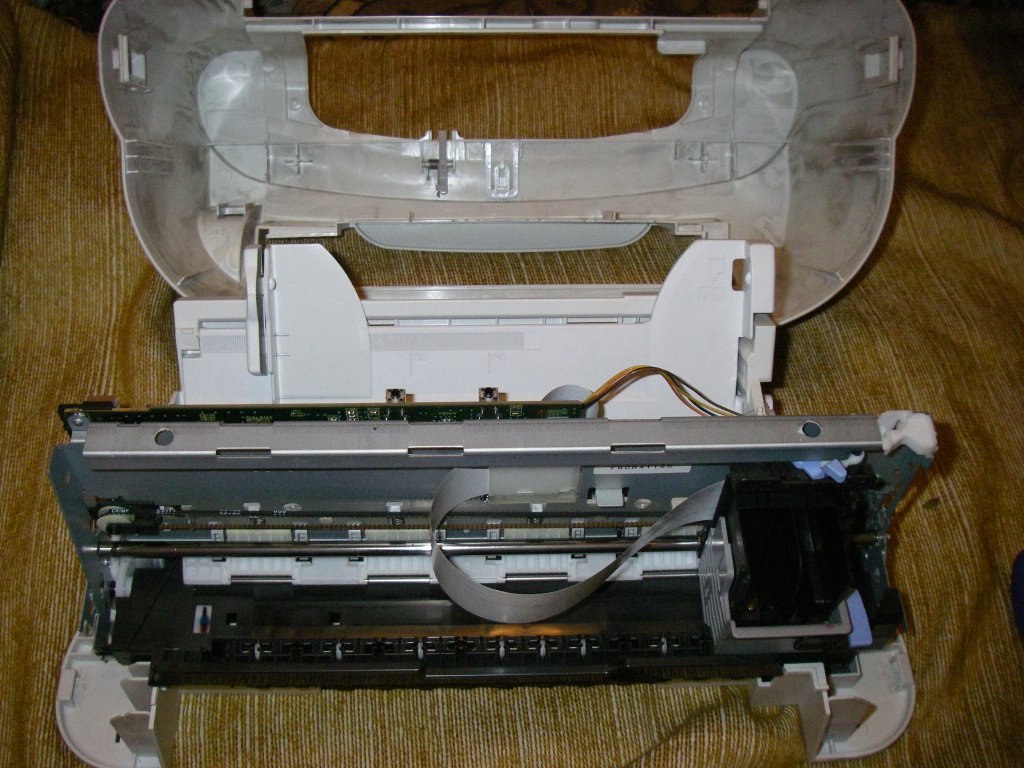

Снята крышка. Простота конструкции сразу бросается в глаза:

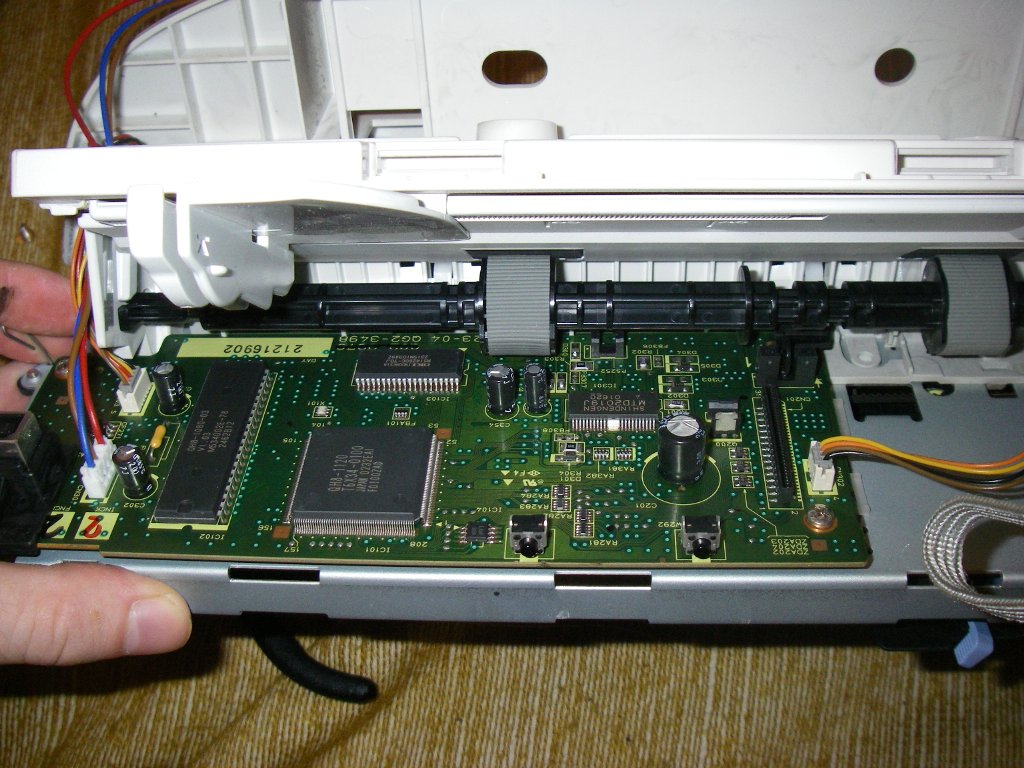

Контроллер принтера. Из проводов от него отходит: а) два шаговых двигателя б) головка в) блок питания Среди датчиков на нем только два оптических датчика.

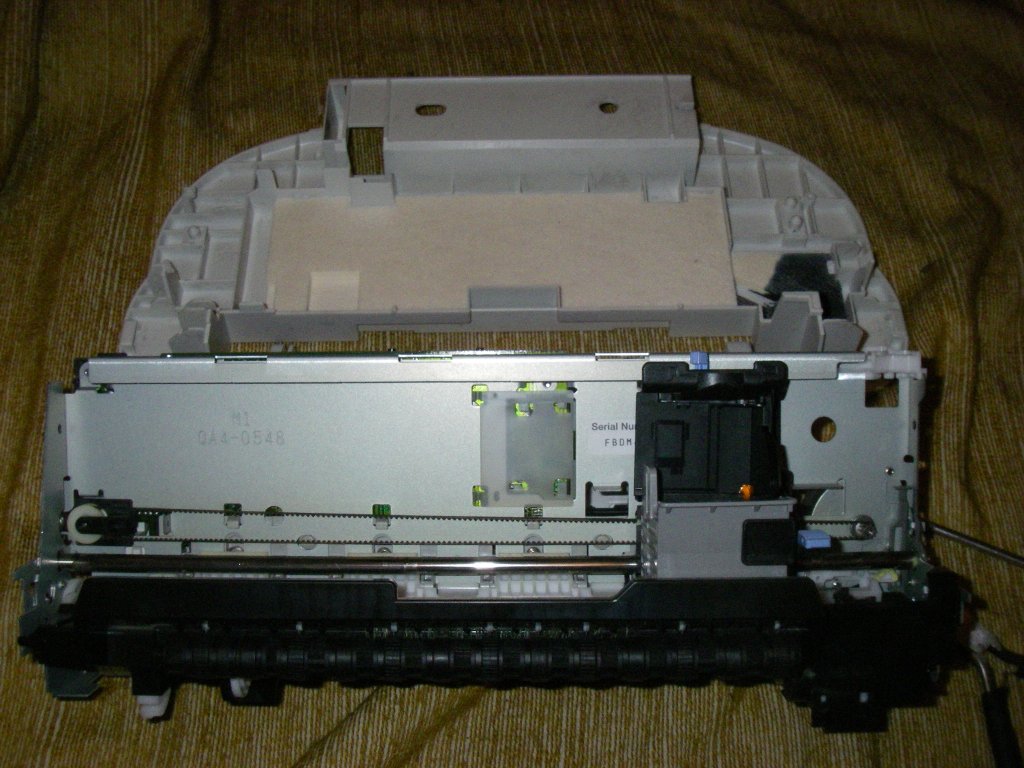

Снята нижняя часть принтера. Внизу - тампон для чернил. Мне принтер попался практически новый (за 150-то рублей), чернил в ней почти не было.

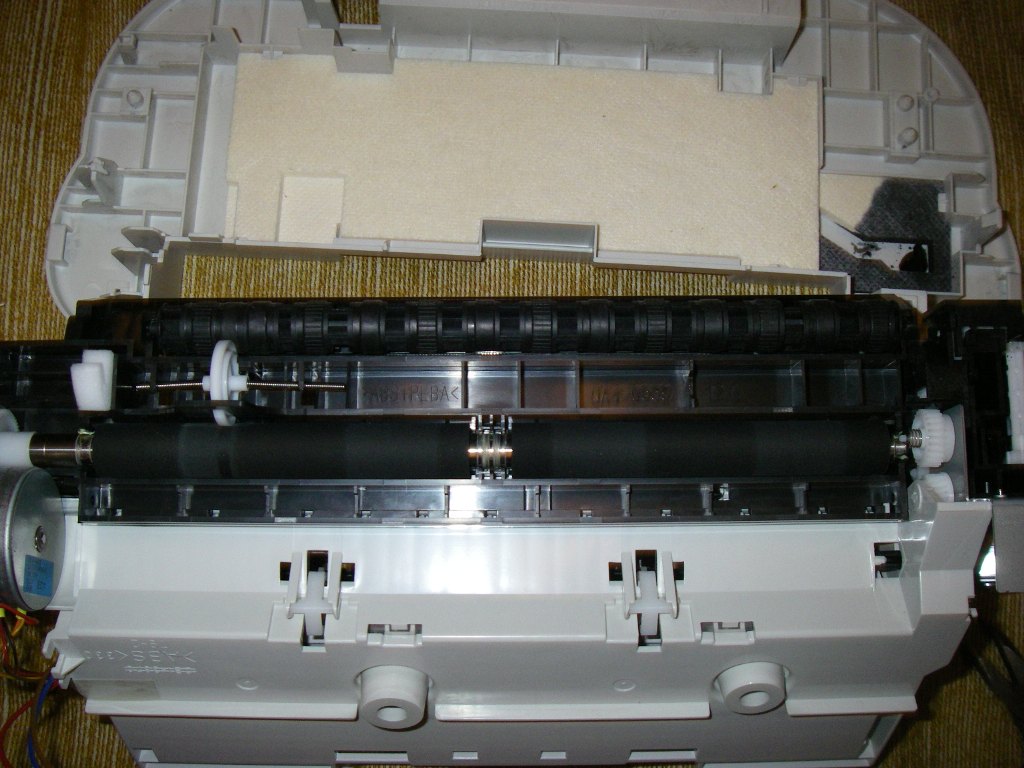

Добавлено спустя 4 минуты 9 секунд: Продолжаем. Механизм протяжки бумаги, вид снизу. Никаких датчиков/энкодеров нет.

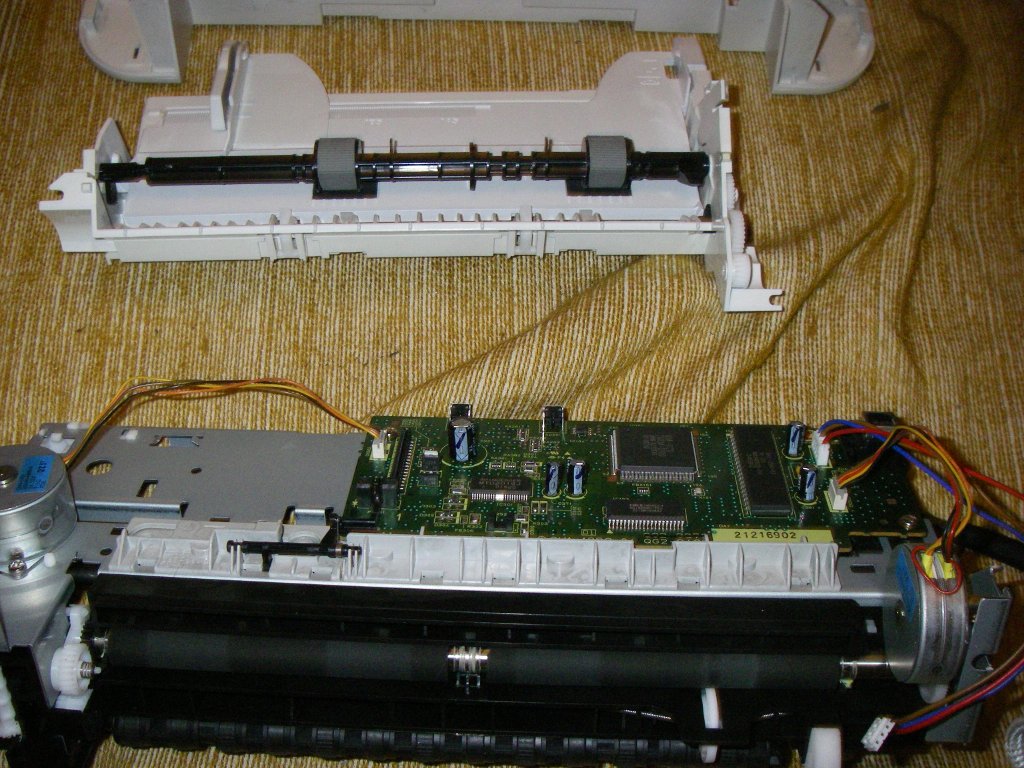

Снят мехнизм подачи бумаги.

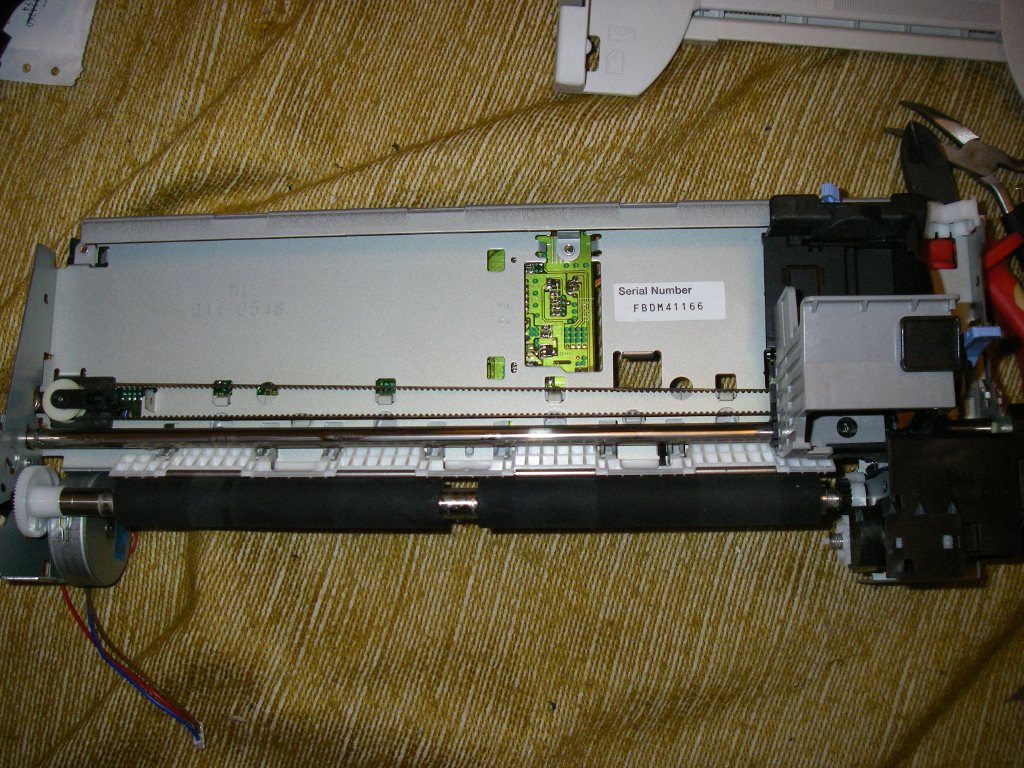

Отломана большая часть механизма протяжки бумаги ка кненужная.
Собственно, никакой переделки для использования в качестве простого двухкоординатного стола не требуется в принципе.
Если найду, где бы раздобыть драйвера для шаговиков, покажу окончательный вариант в ближайшее время. Меня реально душит жаба платить за l293d в чип и дипе 200 рублей, а по-дороге с работы других источников нету =(
Добавлено спустя 4 минуты 16 секунд: Немного еще про устройство принтера. Железка тупая до невозможности. Никаких датчиков положения каретки или бумаги нету в принципе. При каждом старте он проводит кареткой налево ровно на всю длину принтера. Даже если она уже стоит слева. При этом издается мерзкий звук, зато в конце этой операции он точно уверен что картека в крайней позиции, дальше считает тупо шагами двигателя. С бумагой - аналогично. Определяет датчиком момент начала листа, после чего считает шаги.
Если обратица к картинке, которую я показывал раньше:
Самая правая микросхема (та, что около большого конденсатора) - драйвер двух шаговых двигателей. К сожалению, даташита на него нет. нашел даташит на чуток другую модель(на китайском языке к тому же), все там стандартно... но вот ручки у меня слишком кривые, чтобы к такому припаяца =(( Не склалось, так сказать =/
Добавлено спустя 6 минут 48 секунд: Немного про другие принтеры. Собственно, я помимо того купил еще один принтер (тоже за 150 рублей), ёпсон стилус колор 800. Вот уж блин, гений инженерной техники. Мне почему-то кеноновский своей простотой куда больше понравился. Фотки выкладывать не буду, ибо лень да и не интересно. Его переделать под две координаты на порядок сложнее.
Лучше спрошу у знающих людей. Этот епсон как драйверы двигателей использует вот эту микросхему:
Только вот входы enable у него жестко запаяны на землю (ну, через резистор, по моему омметру на 2 ома). Как в таком варианте вообще возможно управлять шаговым двигателем? Мне как-то не понятно =/
У меня в голове опилки и длинные слова меня только огорчают.
hudbrog писал(а):Лучше спрошу у знающих людей. Этот епсон как драйверы двигателей использует вот эту микросхему:
Только вот входы enable у него жестко запаяны на землю (ну, через резистор, по моему омметру на 2 ома). Как в таком варианте вообще возможно управлять шаговым двигателем? Мне как-то не понятно =/
Понятно, что этот самый ENABLE может и не использоваться ("the ENABLE input must be tied low if it is not used."). Выходы можно включать-выключать за счет управления через входы I0 и I1 ("inputs I0 and I1 allow digital selection of the motor winding current at 100%, 67%, 33%, or 0% of the maximum level"). Ну а направление выбирать входом PHASE.
hudbrog писал(а):Лучше спрошу у знающих людей. Этот епсон как драйверы двигателей использует вот эту микросхему:
Только вот входы enable у него жестко запаяны на землю (ну, через резистор, по моему омметру на 2 ома). Как в таком варианте вообще возможно управлять шаговым двигателем? Мне как-то не понятно =/
Понятно, что этот самый ENABLE может и не использоваться ("the ENABLE input must be tied low if it is not used."). Выходы можно включать-выключать за счет управления через входы I0 и I1 ("inputs I0 and I1 allow digital selection of the motor winding current at 100%, 67%, 33%, or 0% of the maximum level"). Ну а направление выбирать входом PHASE.
о! будет мне урок, не только смотреть картинки, но и текст читать =) спасибо )
У меня в голове опилки и длинные слова меня только огорчают.
Master а сообщения тоже будут перенесены, или нет?
Неа эту почетную обязанность я оставляю модераторам Да и собсна переносить особенно нечего.
можно выкинуть валик прокатки бумаги нафиг оставив от него тока шестерню которая на торце сидит
Не так не получица, нуна тогда заместо вала приделать шестерню под ремень или шкив под тросик, такого же диаметра какого и сам вал иначе не буит соблюден маштаб по длине листа при перемещении каретки.
Принтер походу нужно брать самый дешевый, а то вот к примеру в моем НР юстировка когда выполняица так видно что после печати каждой строчки над ней светодиод синий ездит, данные считывает что ли. Всякие навороты нам никчиму.
geroin писал(а):а меня жабка взяла за шею когда прочитал про купленный принтер за 200р. (типа $9).
А как вам лазерник офисный Lexmark E312 полностью рабочий и с картриджем на 6000 стр (конечно неизвестно, насколько он израсходован) за 15 евро? Там еще был какой-то кенон за 14. Но это в Вене
Я его правда потом отдал хорошим людям, пущай печатают - но перед этим разобрал до основания и опять собрал. Теперь знаю как устроены лазерные принтеры К сожалению, для задач быстрого прототипирования он годится разве что на запчасти... И мотор там только 1 - шаговик, подача бумаги по всему тракту.
.
