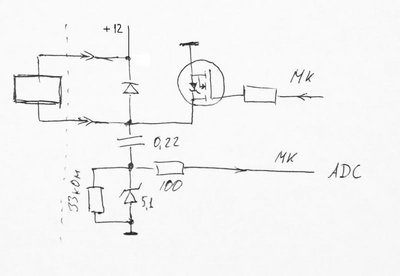

Схемы законченой нет, полагаюсь на опыт разводящего.



Только не смеяться

Питание платы - 12В

1. МК - ATMega8 в DIP корпусе с обвязкой.
2. Кварц с конднесаторами (предусмотреть площадки под SMD и выводной).
3. Какой-нибудь стабилизатор напряжения на 5В для питания МК типа L78L05 в корпусе TO92.
4. На макетке стоит полевик IRF7103, но он сдвоенный, нужно на одинарный поменять (я просто не знаю какой).
5. Предусмотреть 3 кнопки на входы МК (типа TS-A2PS) http://www.platan.ru/cgi-bin/qwery.pl/i ... roup=31403
6. Светодиодик выводной 3мм.
7. Ноги T0 и T1 не трогать.
8. Катушки на плате не будет, под нее клеммник http://www.platan.ru/cgi-bin/qwery.pl/i ... roup=31302
9. Питание - тоже клеммник, кстати, нужно предусмотреть диод для защиты от переполюсовки.
10. Резисторы и конденсаторы 0805.
11. Плата если получится - односторонняя, если нет - двухсторонняя.
12. По углам платы отверстия 3 мм, от отверстий до компонентов не менее 5 мм, от отверстия до края 2 мм.
13. Все выводные элементы должны быть с одной стороны платы (ну кроме, может, кварца).
14. Размер примерно 100х60, меньше - лучше.
15. Клеммники с одной длинной стороны примерно в середине.
16. Кнопки в ряд.
17. Высота компонентов над схемой не более 8 мм.
18. Если нужны электролиты на вход/выход стабилизатора - класть боком.
19. Штырьки для программирования 2,54 в такой последовательности GND,+5,RESET,MOSI,MISO,SCK.
20. Стабилитрончик BZX84C5V1.

Минимальная ширина проводника 0,2 мм
Минимальный зазор между проводниками 0,2 мм
Минимальный диаметр переходного отверстия 0,5 мм
Минимальная разница между диаметром площадки и отверстия 0,6 мм

Наверняка что-то упустил, добавлю, если что еще вспомню.
А, чуть не забыл: нужно, чтобы готовая плата открывалась в P-CAD 2006.

Оплатить могу Яндекс.деньгами или переводом.
Сколько это будет стоить?

Исправил на P-CAD 2006

Могу взяться. Стоимость зависит от конечной схемы из расчета 10-12 рублей за один подключенный пин. Могу выслать примеры работ в PCAD200х

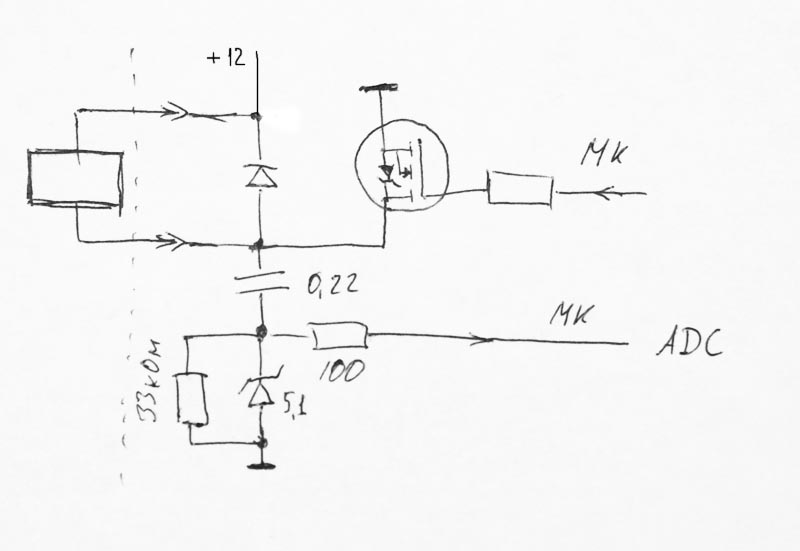

А каков сакральный смысл конденсатора 0.22 mF ?
Изучение переходных процессов ?

masterpc писал(а):Могу взяться. Стоимость зависит от конечной схемы из расчета 10-12 рублей за один подключенный пин. Могу выслать примеры работ в PCAD200х

Пока вчера ждал, что кто-то откликнется, установил P-CAD, нашел библиотеки, накидал схему,
расположил элементы на плате, осталось развести. Сам, честно говоря, не ожидал
Шило, знаете ли, в одном месте, было не в терпеж

Кстати, нарыл библиотеки как раз для таких ленивых, как я: http://pcad-libs.embedders.org/

DrGluck писал(а):А каков сакральный смысл конденсатора 0.22 mF ?Изучение переходных процессов ?

Сакральный смысл в том, что катушка, а точнее электромагнит - это не только исполнительный элемент,
но и обратная связь, когда он отключен. Номинал получен экспериментальным путем.

поэтому никто особо и не спешит делать за других

Если бы кто-то взялся, я бы перестал думать в этом направлении и ждал бы результата.
И заплатил бы.

не думайте, ждите и платите. в первом же ответе вам предложили

masterpc писал(а):Могу взяться. Стоимость зависит от конечной схемы из расчета 10-12 рублей за один подключенный пин. Могу выслать примеры работ в PCAD200х

Angel71 писал(а):не думайте, ждите и платите. в первом же ответе вам предложили

К этому моменту 70% того, что мне было нужно, я сделал.
2masterpc: Спасибо, если не получится, обращусь.

Так нельзя делать
Выложили задание, люди начали думать над ним,
а вы в кусты
Короче, платите штрафф в казну форума

ЗЫ.. Вот примерно из за таких закащщиков,
я с фрилансом когда то завязал.. слишком
много гимора с стартом-финишем для задач.

1. не согласен! те кто начал "думать" должны были сообщить об этом.
2. завязал ты из-за того что не научился фрилансить. На машине тоже с первого раза научился ездить?

Я очень щепетильно отношусь к вопросу этичности
и стараюсь свои обязательства всегда выполнять.

AndreiSk писал(а):ЗЫ.. Вот примерно из за таких закащщиков,я с фрилансом когда то завязал.. слишком много гимора с стартом-финишем для задач.

Старта еще не было

Ande писал(а):2masterpc: Спасибо, если не получится, обращусь.

Конечно обращайтесь, помогу. Если будут какие вопросы по PCAD пишите на мыло, подскажу за "просто так"
