Ищу удаленную работу

Предложение о работе и сотрудничестве на коммерческой основе

Re: Ищу удаленную работу

Сообщение EdGull » 29 ноя 2010, 15:18

а чего там сложного в пайке?
я спокойно паяю на макетке проводками
а на нормальной плате с маской в печке так ваще одно удовольствие паять
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Ищу удаленную работу

Сообщение =DeaD= » 29 ноя 2010, 15:21

aleksandr_cher писал(а):Вопрос к Эдуарду. У микросхемы СР2101 корпус QFN-28. Как его паять в домашних условиях? IMHO - это очень плохо. Может, что-то предложишь?

Нормально это, только нужен фен.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Ищу удаленную работу

Сообщение EdGull » 29 ноя 2010, 15:25

на макетке не феном, а обычным паяльником.

Добавлено спустя 4 минуты 5 секунд:

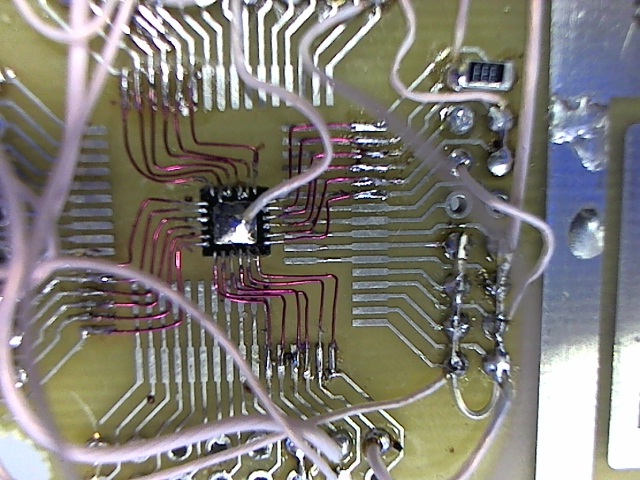

вот я усилок для ClearDroid гонял

Picture 2.jpg
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Ищу удаленную работу

Сообщение aleksandr_cher » 29 ноя 2010, 15:33

Расскажи технологию.
С уважением и надеждой на дальнейшее сотрудничество, Александр Черкасов,
Инженер «Каталог инженеров», Краснодар, ул. Тюляева, 1.
Тел. +7(961)850-30-46.
mailto:aleksandr_cher@fromru.com
ICQ UIN: 612803689
Skype: aleksandr_cher68
Аватара пользователя
aleksandr_cher

Сообщения: 34
Зарегистрирован: 17 окт 2010, 01:21
Откуда: г. Краснодар
Skype: aleksandr_cher68
ФИО: Черкасов Александр Алексеевич

Re: Ищу удаленную работу

Сообщение EdGull » 29 ноя 2010, 15:36

нет тут никакой технологии, тупо очень тонкое жало, хорошее зрение и твердая рука.

Добавлено спустя 1 минуту 30 секунд:
Жало китайское YaXun 900M-T-1
брал в сириусе
рублей 40 стоит
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Ищу удаленную работу

Сообщение Myp » 29 ноя 2010, 15:45

угу
жало круглое, иголкой, и вперёд.
я тут на днях 6 штук 6 ногих смд светиков таким макаром запаял.
правда проводок и светик попарно зажимал в пинцетах монтажных, ато руки трясуться :D
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17815
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Ищу удаленную работу

Сообщение aleksandr_cher » 29 ноя 2010, 15:46

Это я у Кашликова Сергея спрашивал. А к тебе вопрос: Что такое маска?
С уважением и надеждой на дальнейшее сотрудничество, Александр Черкасов,
Инженер «Каталог инженеров», Краснодар, ул. Тюляева, 1.
Тел. +7(961)850-30-46.
mailto:aleksandr_cher@fromru.com
ICQ UIN: 612803689
Skype: aleksandr_cher68
Аватара пользователя
aleksandr_cher

Сообщения: 34
Зарегистрирован: 17 окт 2010, 01:21
Откуда: г. Краснодар
Skype: aleksandr_cher68
ФИО: Черкасов Александр Алексеевич

Re: Ищу удаленную работу

Сообщение EdGull » 29 ноя 2010, 15:48

на печатных платах краска обычно зеленого цвета
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Ищу удаленную работу

Сообщение aleksandr_cher » 29 ноя 2010, 15:55

Понял. Не боишься перегреть. Диапазон рабочих температур СР2101 - от -40°C до +85°C.
Может развести ее в перевернутом виде (как у тебя на монтажке)?
С уважением и надеждой на дальнейшее сотрудничество, Александр Черкасов,
Инженер «Каталог инженеров», Краснодар, ул. Тюляева, 1.
Тел. +7(961)850-30-46.
mailto:aleksandr_cher@fromru.com
ICQ UIN: 612803689
Skype: aleksandr_cher68
Аватара пользователя
aleksandr_cher

Сообщения: 34
Зарегистрирован: 17 окт 2010, 01:21
Откуда: г. Краснодар
Skype: aleksandr_cher68
ФИО: Черкасов Александр Алексеевич

Re: Ищу удаленную работу

Сообщение Сергей » 29 ноя 2010, 16:00

aleksandr_cher писал(а):Это я у Кашликова Сергея спрашивал

Технология проста - паяльный фен в руки и все. Сначала тренировался на кошках (на материнках,макетках), а потом привык уже. Для критичных приложений можно пытаться выдержать термопрофиль, но это лучше в печке делать.
Для компонентов диапазон рабочих температур и диапазон температур пайки это разные вещи.
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Ищу удаленную работу

Сообщение Angel71 » 29 ноя 2010, 16:24

aleksandr_cher, набивать руку на "изделиях" накладно. можно на барахолках поискать нерабочие платы от мобилок, материнских плат, видюх,... 0,50..4$ за плату имхо неплохо, тем более иногда с неё можно спаять ценные детали (можно спаять не особо копеечные по рознице или труднодостоваемые): мелкие кварцы, радиаторы, транзисторы, иногда микры какие или модули. если собираетесь потом детали впаивать на свои тестовые платы, то имхо про "комповые" и танталовые кондёры лучше забудьте. на платах как правило много незапаяных деталей, паять тренироваться можно начать с резисторов - они копеечные, взять несколько десятков нескольких типоразмеров и повпаивать. для приловчиться к паяльнику вполне достаточно. а потом отпаивать, запаивать различные деталюшки, начинать разбираться в тонкостях флюсов, паяльных паст, отмывок, температур пайки, подбирать пинцеты,...
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Ищу удаленную работу

Сообщение Duhas » 29 ноя 2010, 20:20

=DeaD= писал(а):
aleksandr_cher писал(а):Вопрос к Эдуарду. У микросхемы СР2101 корпус QFN-28. Как его паять в домашних условиях? IMHO - это очень плохо. Может, что-то предложишь?

Нормально это, только нужен фен.


да паяются они на ура паяльником.. была б плата нормальная и все.. флюса не жалеть.. положил на плату, прогрел, т.к. плата луженая микра прилипнет.. потом чуток припоя и прошел все дорожки.. главно чтоб дорожки без маски за микру немного выходили..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Ищу удаленную работу

Сообщение =DeaD= » 29 ноя 2010, 20:34

И тем не менее я считаю, что паять CP2102 паяльником - это для гурманов.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Ищу удаленную работу

Сообщение Duhas » 29 ноя 2010, 20:37

возможно.. а как паять ее феном ? ) эт надо подготовить ей контакты, либо пасту либо шариков припоя и т.д.?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Ищу удаленную работу

Сообщение =DeaD= » 29 ноя 2010, 21:00

У меня хватает того припоя который после производства платы остаётся - кисточкой с ЛТИ-120 провожу по микре и плате и готово.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
