доработать шилд для Ардуино Нано

Предложение о работе и сотрудничестве на коммерческой основе

доработать шилд для Ардуино Нано

Сообщение Slavik » 08 май 2018, 05:01

Нужен человек, имеющий опыт изготовления печатных плат, путем заказа таковых, на производстве (например, в Китае).
Бюджет сильно ограничен, но зато задача стоит несложная. Вся работа удаленно. Так что цену и способы оплаты обговорим в процессе.

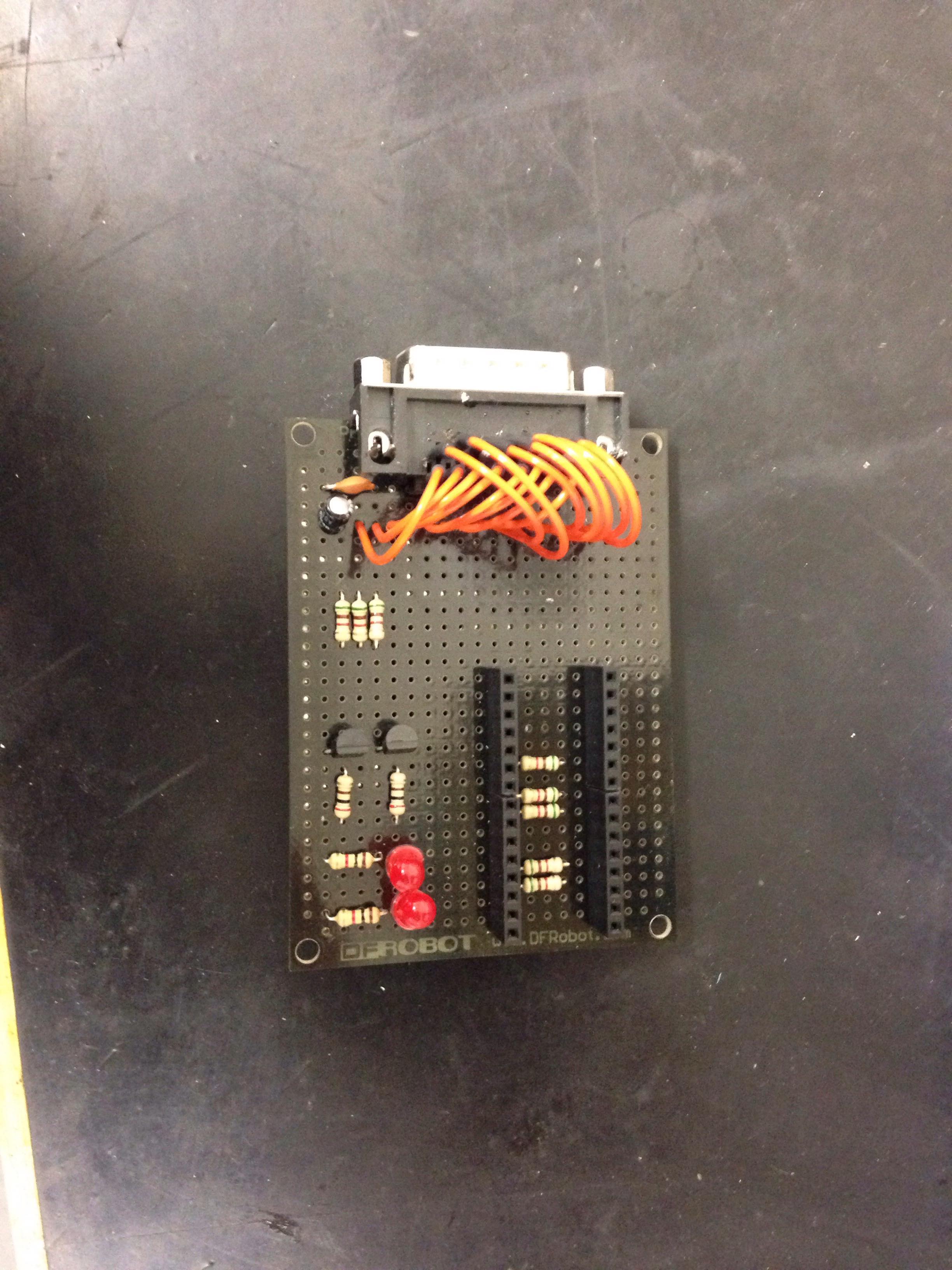

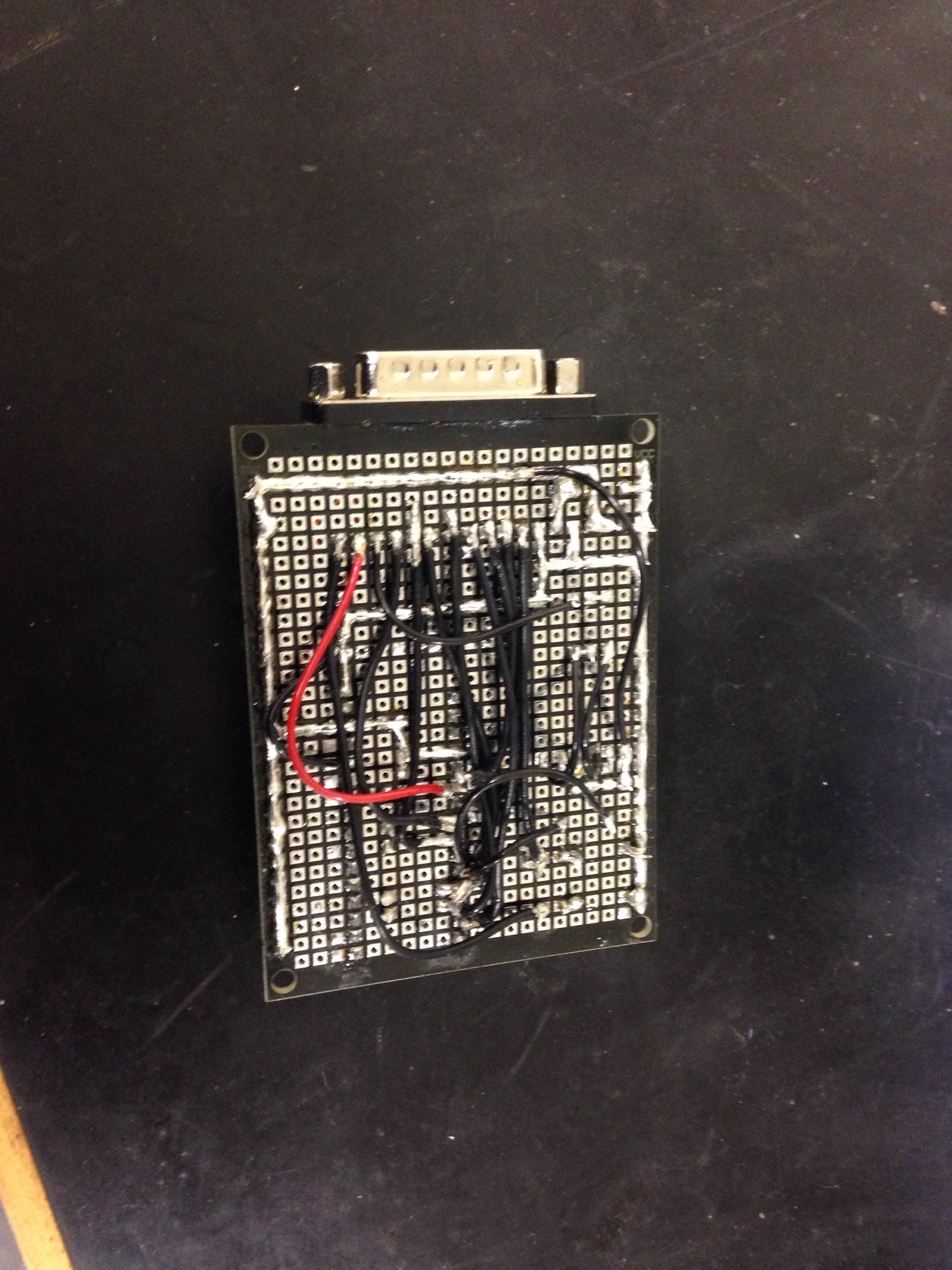

Необходимо помочь доделать Arduino Nano шилд, на котором несколько пассивных элементов и D-Sub разъем. Схема и готовый прототип на макетной плате имеются. В результате мне нужны все файлы что бы я мог отправить мой проект на печать. Сборку собираюсь производить самостоятельно.

Пишите в личку.
Аватара пользователя
Slavik

Сообщения: 50
Зарегистрирован: 16 окт 2014, 03:03
прог. языки: НЛП

Re: доработать шилд для Ардуино Нано

Сообщение Madf » 08 май 2018, 12:47

Slavik писал(а):Схема и готовый прототип на макетной плате имеются.

Вы передираете её что ли?
Madf

Сообщения: 3046
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: доработать шилд для Ардуино Нано

Сообщение Slavik » 08 май 2018, 16:41

Madf писал(а):
Slavik писал(а):Схема и готовый прототип на макетной плате имеются.

Вы передираете её что ли?

Нет, это просто шилд, состряпанный лично мной. Хотя если порассуждать, то кое-что было содранно. В любом случае, основная работа уже проделана, и остается только лишь сделать красивую разводку. К слову сказать, мой проект сделан на Eagle, и ,впринципе, разводку я уже сделал. Но так как, в проектировании электроники я так далеко еще не заходил, мне нужно, чтобы кто-то взглянул на мою работу своим опытным взглядом, и внёс поправки.

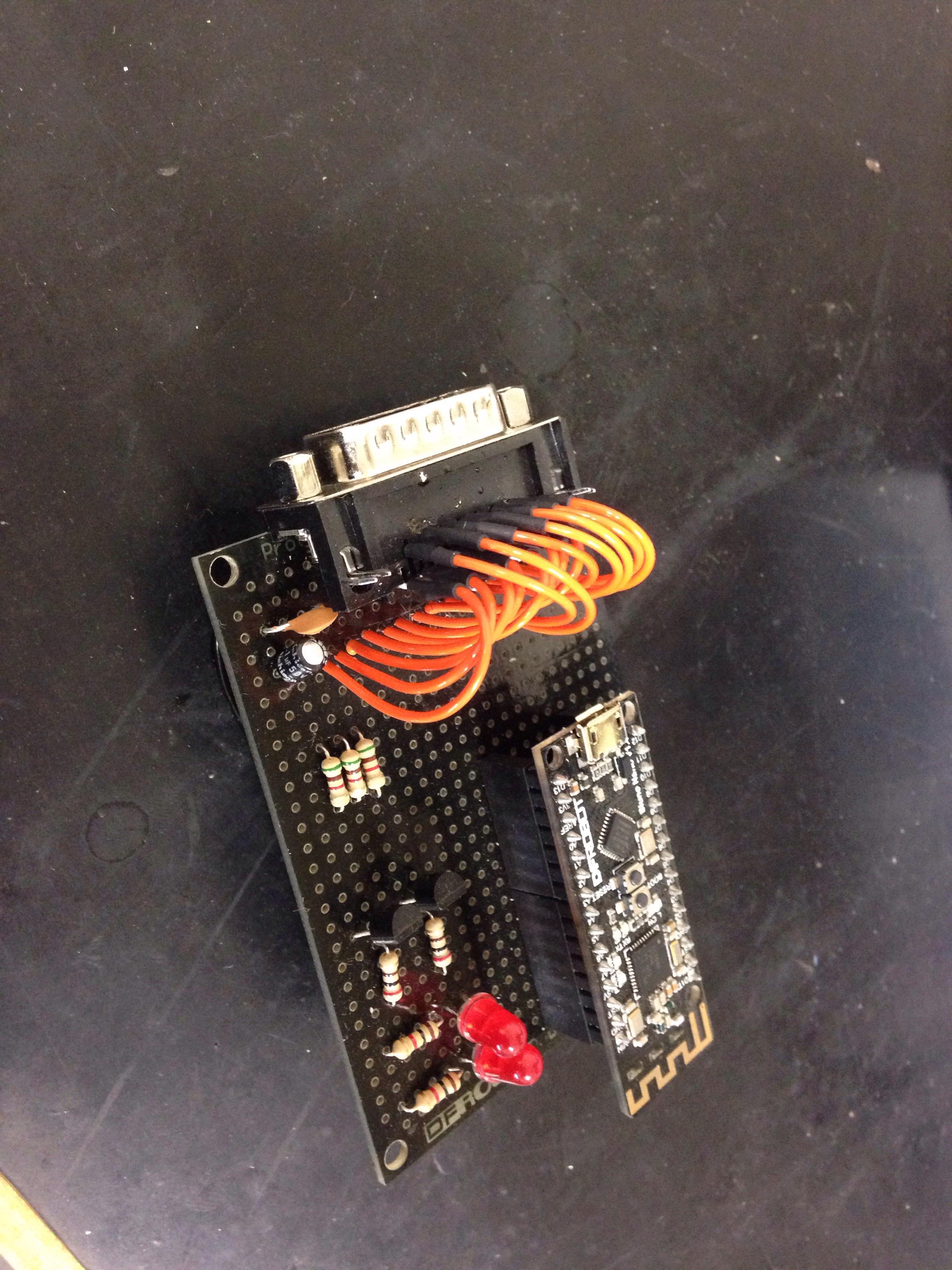

Вся работа делается на ардуино, а эта платка просто выводит ардуиновские контакты на разъем.
Аватара пользователя
Slavik

Сообщения: 50
Зарегистрирован: 16 окт 2014, 03:03
прог. языки: НЛП

Re: доработать шилд для Ардуино Нано

Сообщение Madf » 08 май 2018, 17:26

Не, с Eagle не дружу, я DipTrace-р. :D
Madf

Сообщения: 3046
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: доработать шилд для Ардуино Нано

Сообщение Slavik » 08 май 2018, 20:21

Madf писал(а):Не, с Eagle не дружу, я DipTrace-р. :D

По большому счёту, если все будет работать и мне не придется править, то без разницы в какой программе сделано. Хотя исходники могут пригодиться. В конце концов мне нужны Gerber-файлы. А дальше я сам разберусь.
Лично я предпочитаю бесплатный софт.
Аватара пользователя
Slavik

Сообщения: 50
Зарегистрирован: 16 окт 2014, 03:03
прог. языки: НЛП

Re: доработать шилд для Ардуино Нано

Сообщение SkyStorm » 15 май 2018, 10:47

Если у тебя уже есть Eagle проект, то выведи прямо из него Gerber.
На местной Wiki есть описание как это сделать.
Потратишь максимум пол часа на чтение инструкции, 5 на получение файлов.
Да еще нужно проверить результат, у меня по первости не совпадали слоя со сверловкой.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2678
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: доработать шилд для Ардуино Нано

Сообщение Madf » 15 май 2018, 12:38

Там (как оказалось), человеку с нуля надо весь проект мутить (начиная от схемы (правка ошибок) и заканчивая разводкой) и ещё "хотелки"...и многое другое.
Madf

Сообщения: 3046
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: доработать шилд для Ардуино Нано

Сообщение Slavik » 22 дек 2018, 10:55

Madf писал(а):Там (как оказалось), человеку с нуля надо весь проект мутить (начиная от схемы (правка ошибок) и заканчивая разводкой) и ещё "хотелки"...и многое другое.

Человек, это раздел Вакансии/Работа/Трудоустройство/Заказы. Да, идея была сыровата, и в первую очередь мне нужно было помочь разобраться что да как. Но за все мои хотелки я плачу убитыми енотами. Извини конечно, но по общению с тобой я понял, ты (был) недостаточно компетентен, чтобы мне помочь. Хотя делов то было. Но, спасибо за усилия.
Слава Богу, нашлись люди, и проект(ик) закончен. Правда, в результате мне всё-равно пришлось разобраться самому.


Аватара пользователя
Slavik

Сообщения: 50
Зарегистрирован: 16 окт 2014, 03:03
прог. языки: НЛП

Re: доработать шилд для Ардуино Нано

Сообщение Madf » 24 дек 2018, 13:10

Slavik писал(а):Но за все мои хотелки я плачу убитыми енотами.

Меня деньги не интересовали. Хотел просто помочь.
Slavik писал(а):Извини конечно, но по общению с тобой я понял, ты (был) недостаточно компетентен

Как раз на оборот, большой опыт. В очередной раз "сопли жевать" - нет уж увольте. Сейчас поколение не умеет ценить, что есть и даже элементарно общаться (судя по желанию это всё вывалить на общественный взор).
Slavik писал(а):Слава Богу, нашлись люди, и проект(ик) закончен. Правда, в результате мне всё-равно пришлось разобраться самому.

Т.е. судя по дате поста, ты всё это время ждал, чтобы "нос утереть". :D Да, ты оч "компетентен".
Madf

Сообщения: 3046
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: доработать шилд для Ардуино Нано

Сообщение Slavik » 27 дек 2018, 10:20

Честно сказать, захожу на этот форум не часто.
Обидеть никого не хотел.
Спасибо, за желание просто помочь, вы действительно в чем-то помогли, видно что разбираетесь. Но в том конкретном случае мне нужно было помочь доделать проект, выполнив именно работу, а не дав совет.

На счет того, что там нужно было делать всё с нуля, это не правда. Несмотря на то что схема была предельно проста, я продел большую работу прежде чем сделать ее таковой. Хотя согласен, один простой советик в нужное время, помог бы мне сэкономить кучу времени.
Напоминаю, что мне просто нужно было выполнить разводку платы, по уже имеющейся схеме.
Аватара пользователя
Slavik

Сообщения: 50
Зарегистрирован: 16 окт 2014, 03:03
прог. языки: НЛП
