**MarkAvreliy** » 30 май 2013, 21:18

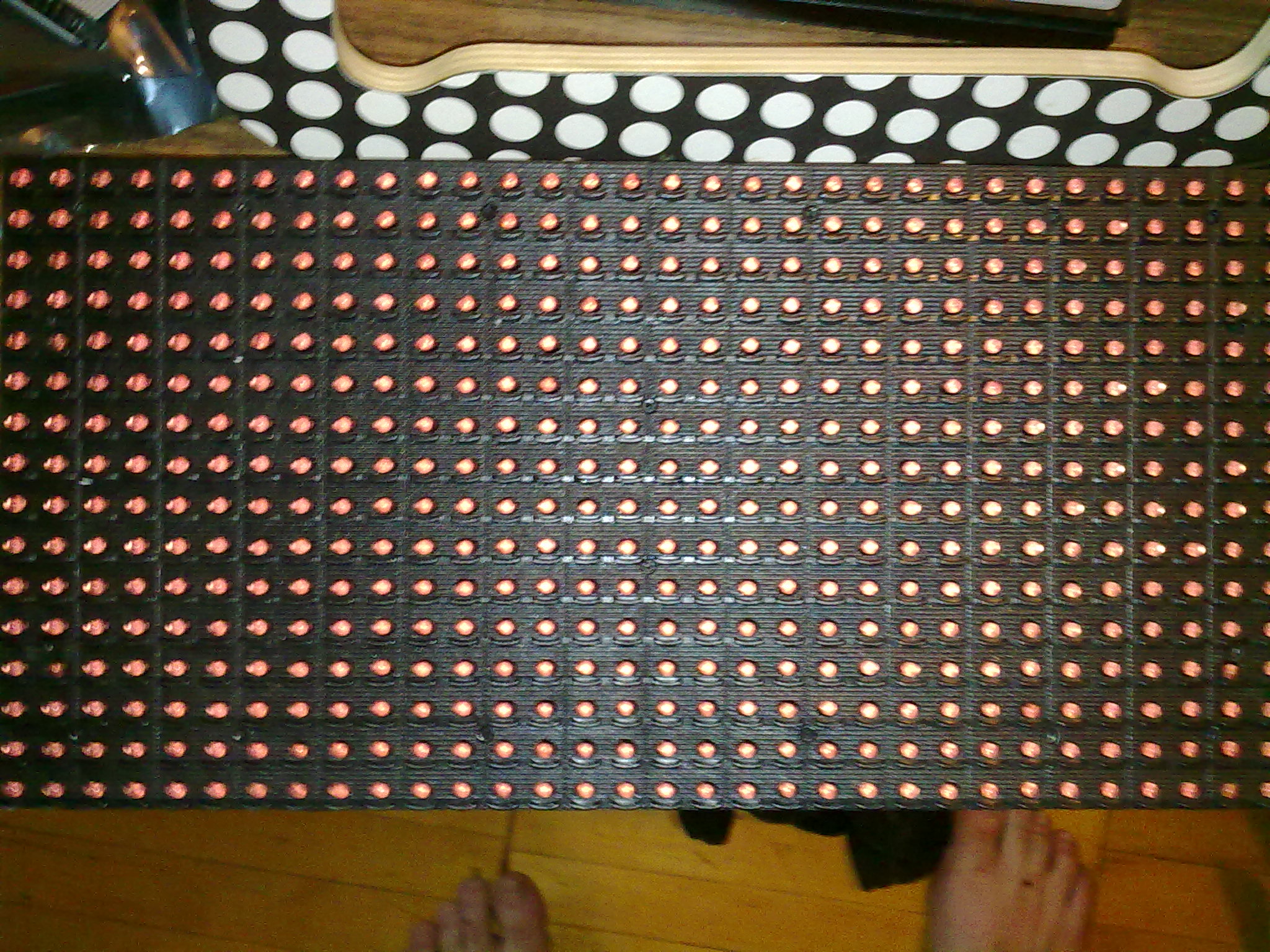

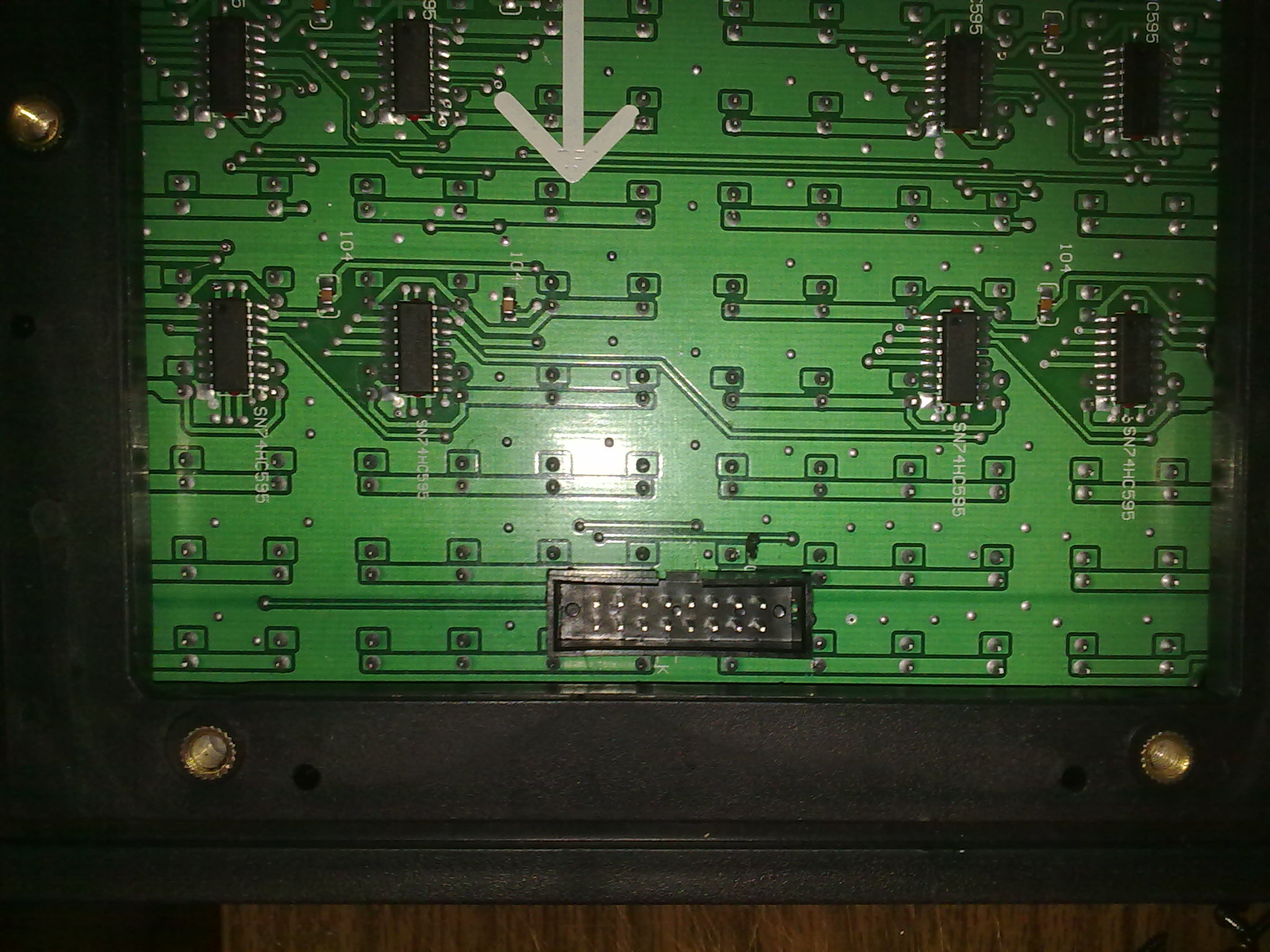

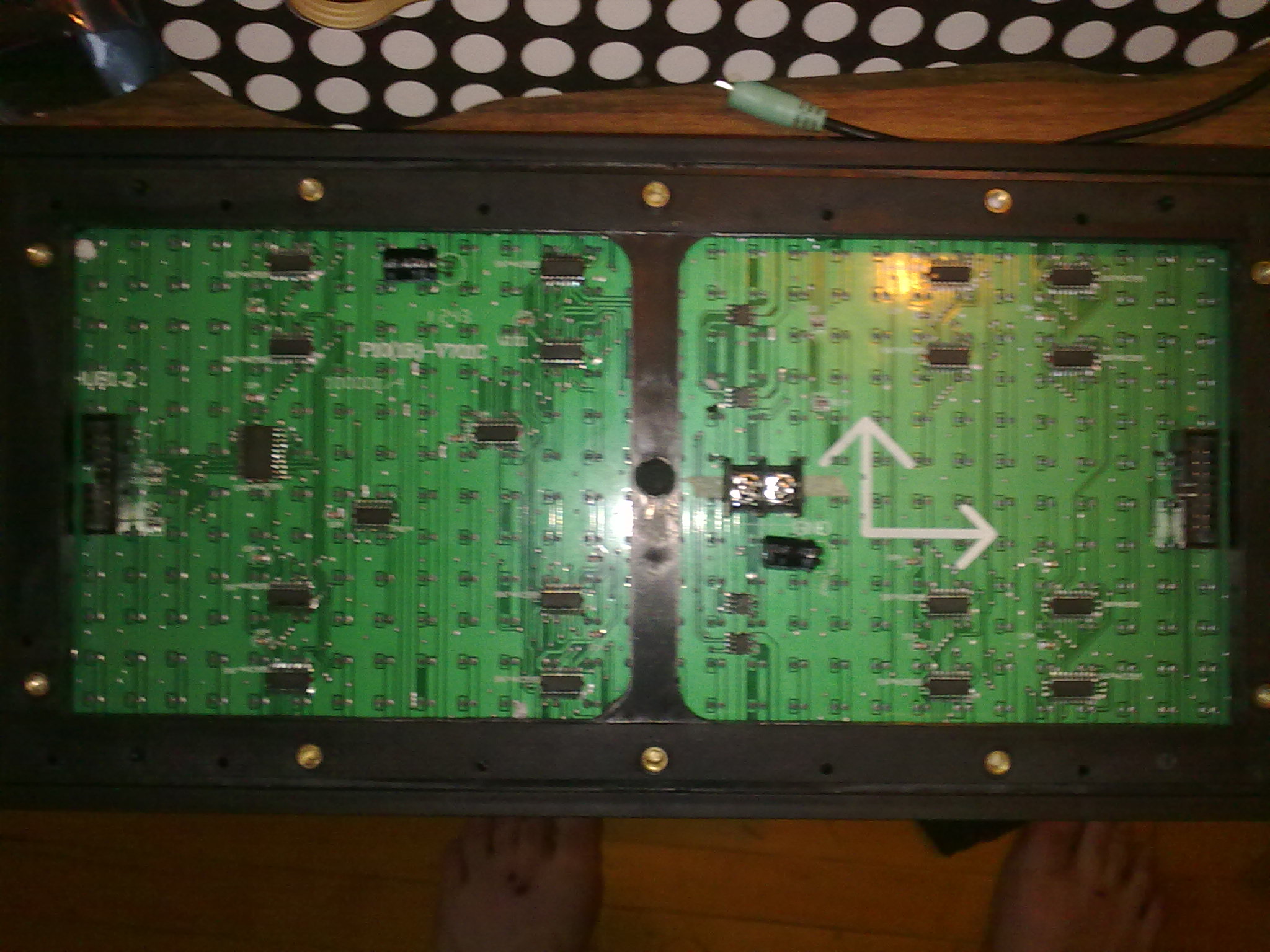

Кто сталкивался с такими китайскими светодиодными модулями(картинку прикрепил) P10(1R)-V701C. Или сможет разобраться как подключить к нему Arduino. На самом модуле стоят SN74HC595.

В последствии будит несколько полей и таймер. На поля нужно выводить буквы и цыфры с компа. Т.е. нужно поработать как с железом и Arduino так и с процесенгом.

Все это очень срочно. Поэтому пишите только те кто в себе уверен.

Нахожусь как в Москве так и в городе Щелково.

valera2504@mail.ru

**avr123.nm.ru** » 30 май 2013, 22:25

https://www.google.ru/webhp?sourceid=ch ... 80&bih=643

и

http://www.google.ru/imgres?imgurl=http ... Ag&dur=708

**MarkAvreliy** » 30 май 2013, 22:56

Я то знаю как подключатся к SN74HC595. Проблема в том что плата уже спаяна и не мною. Нужно определить по плате, какие ножки на коннекторе являются управляющими. А вот проследить по плате я затрудняюсь.

**Myp** » 30 май 2013, 23:24

обычная китайская матричная панель
даташит

P10sch.pdf: (588.14 КиБ) Скачиваний: 0

перевод:

The entire schematic diagram is not shown, however each signal is routed as described below:
JP1 header pin 16 (signal A) -> 74HC245 pin 2 (input) -> 74HC245 pin 18 (output) -> 74HC138 pin 1 & JP2 header pin 16
JP1 header pin 15 (signal B) -> 74HC245 pin 3 (input) -> 74HC245 pin 17 (output) -> 74HC138 pin 2 & JP2 header pin 15
JP1 header pin 1 (signal OE) -> 74HC245 pin 4 (input) -> 74HC245 pin 16 (output) -> 74HC04D pin 1(input) -> 74HC04D pin 2 (output) ->
74HC138 pin 5; and
74HC04D pin 3 (input) -> 74HC04D pin 4 (output) -> JP2 header pin 1
JP1 header pin 11 (signal R) -> 74HC245 pin 9 (input) -> 74HC245 pin 11 (output) -> routes through
74HC595-1 pin 14 (input) -> 74HC595-1 pin 9 (output) ->
74HC595-2 pin 14 (input) -> 74HC595-2 pin 9 (output) ->
74HC595-3 pin 14 (input) -> 74HC595-3 pin 9 (output) ->
74HC595-4 pin 14 (input) -> 74HC595-4 pin 9 (output) ->
… (and each subsequent 74HC595 in turn until) ->
74HC595-16 pin 14 (input) -> 74HC595-16 pin 9 -> JP2 header Pin 11

ну и описание того как это запускать
http://forum.freetronics.com/viewtopic. ... 7167#p7196

может кому-то будет интересно...

**MarkAvreliy** » 31 май 2013, 01:15

Огромное спасибо. Всюду искал эту схему. Но мне все равно нужна помощь в дальнейшей работе и все так же за деньги.
