Умер LPC2478
Сообщений: 13
• Страница 1 из 1
Умер LPC2478
-= Александр =- » 19 окт 2010, 13:09
Сабж. Неделю назад работал, щас подключаю - житаг его не обнаруживает.
Кто умеет через ком-порт их прошивать? Может я каким-то образом его залочил или повесил вместе с житагом...
Кварц кстати не генерит вообще... Менять пробовал - не помогает.
Кто умеет через ком-порт их прошивать? Может я каким-то образом его залочил или повесил вместе с житагом...
Кварц кстати не генерит вообще... Менять пробовал - не помогает.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Умер LPC2478
galex1981 » 19 окт 2010, 13:12
Погоди, рано еще его оплакивать. Не обязательно умер. Во-первых вопрос: Какая отладочная плата или плата собственного производства? Если собственного приведи плиз схему, я подскажу как его через Ком-порт прошивать
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: Умер LPC2478
Сергей » 19 окт 2010, 13:21
Пайку проверить надо. Особенно когда JTAG часто подключаешь - силой жмешь, что не есть хорошо для платы.
- Сергей
- Сообщения: 3744
- Зарегистрирован: 29 дек 2004, 23:15
- Откуда: Санкт-Петербург
- прог. языки: C, C++, C#, Asm
- ФИО: Кашликов Сергей
Re: Умер LPC2478
-= Александр =- » 19 окт 2010, 13:36
Пайку грел воздушкой - не помогло.
Плата своя. Вот схема...
Есть такая мысль: пока плата лежала - остатки флюса могли закиснуть... Щас промывал - но пока бесполезно.
Добавлено спустя 9 минут 39 секунд:
Еще мысль: его могло статикой убить?
Плата своя. Вот схема...
Есть такая мысль: пока плата лежала - остатки флюса могли закиснуть... Щас промывал - но пока бесполезно.
Добавлено спустя 9 минут 39 секунд:
Еще мысль: его могло статикой убить?
- Вложения
-
PA-01_Control.pdf- (269.73 КиБ) Скачиваний: 0
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Умер LPC2478
galex1981 » 19 окт 2010, 13:43
Если на плате нормально проц стоит, то вряд ли статикой убило
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: Умер LPC2478
-= Александр =- » 19 окт 2010, 13:51
Плата кстати многослойка - земли там дофига...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Умер LPC2478
galex1981 » 19 окт 2010, 13:52

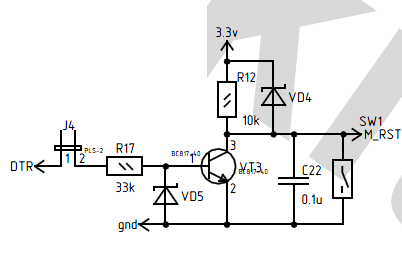

Ну во-первых ты должен простенькую схему-дополнение собрать, я ее тут привожу. DTR идет на переходник UART-COM или UART-USB. Перемычка должна быть замкнута. M_RST идет на ногу RESET МК. Далее подключаешь свою плату переходником к COM/USB. Далее запускаешь прогу FlashMagic от NXP и выбрав Ком-порт сможешь прошить свой проц если он живой.
- Вложения
-
FlashMagic.rar- (5.69 МиБ) Скачиваний: 0
-
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: Умер LPC2478
-= Александр =- » 19 окт 2010, 14:00
А просто руками ресет на землю замкнуть не прокатит?
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Умер LPC2478
galex1981 » 19 окт 2010, 14:04
Попробуй, у меня проц LPC2368 - не прокатило
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: Умер LPC2478
-= Александр =- » 19 окт 2010, 15:07
Проблему решил - внешняя микросхема держала ресет. Теперь Н-жтаг его обнаружил. Но при попытке прошить вылазит вот это:
Error: Can't halt target and make it enter DEBUG state.
Что это может значить?
Error: Can't halt target and make it enter DEBUG state.
Что это может значить?
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Умер LPC2478
galex1981 » 19 окт 2010, 15:48
Выдает типа: не могу остановить устройство и перейти в режим отладки. Может быть теперь он не может переключить Reset?
if(!Operate) Read(pDatasheet);
-
galex1981 - Сообщения: 4363
- Зарегистрирован: 04 дек 2008, 22:44
- Откуда: Камышин
- Skype: galk-aleksandr1
- прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
- ФИО: Галкин Александр Владимирович
Re: Умер LPC2478
-= Александр =- » 19 окт 2010, 15:59
Ресет он переключает - проверил.
Пробовал кварцы менять - через раз или так или неверное ID выдает. Похоже копец ему пришел... (
Пробовал кварцы менять - через раз или так или неверное ID выдает. Похоже копец ему пришел... (
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
Re: Умер LPC2478
-= Александр =- » 21 окт 2010, 12:10
В общем так и не понял что с ним было, но прошивка через ком заставила его работать!
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
-
-= Александр =- - Мастер Самоделкин
- Сообщения: 3678
- Зарегистрирован: 11 окт 2004, 19:20
- Откуда: Россия, СПб
- прог. языки: C/C++, Python, asm
- ФИО: Курмис Александр Андреевич
