на счет подумать самому и тд, ты пиши что не понятно в работе МК, и в использовании ... тут помогут )

Лучше всего по поводу языка: попробуй почитать синтаксис того же васика - за сутки - двое уже многое сможешь написать

Давай писать на пару, изучаем язык и друг друга подтягиваем? (С)

Мне с прогой уже помогли))Но у мя не работает Бампер)) Пока буд усами)

Код: Выделить всё • Развернуть

'Пример работы инфракрасного датчика препятствия на основе TSOP2136
$regfile = "m32def.dat" 'используем Mega32
$crystal = 8000000 'частота кварцевого резонатора 8mHz
'Генерация частоты 36kHz
'Настраиваем Timer1
Config Timer1 = Counter , Edge = Rising , Prescale = 8 , Compare A = Toggle
' Расчитываем Compare1a
' тактовая частота (kHz) / частота TSOPa (kHz) / 2 = Compare
' 8000 / 36 / 2 = 111
Compare0 = 111
'PortB.3 - выход сигнала
'PinB.1 - считываем состояние TSOPa
'PortC.7 - сигнальный светодиод
Config PinB.3= Output
Config PortC.7 = Output
Config PinB.1 = Input
Start Timer1
Do
If PinA.6 = 0 Then
PortC.7 = 1
Else
PortC.7 = 0
End If
Loop
End

Конечно не работает, если это весь код программы, где выход ИК сигнала с нужной частотой на ИК диод подключенный к PortB.3 - выход сигнала ?

Оей)) ладно все понял потом значит расберусь)) я покачто с кнопками вожусь. Да кстать подскажите плиз куда кнопки подключить????? А то ваще ниче не понимаю, по схеме PB.1 на X20 идет на 37 ногу мк если верить ей)) но на мк 37 нога PA 0 как это так???

Добавлено спустя 45 секунд:
Где же тогда PB.1 и PB.3 висят?

Еще вопросы есть?

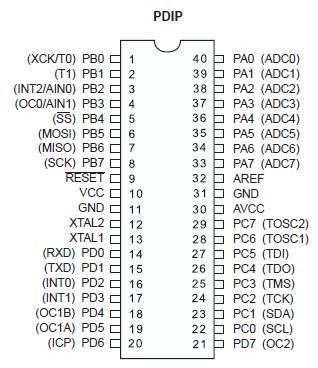

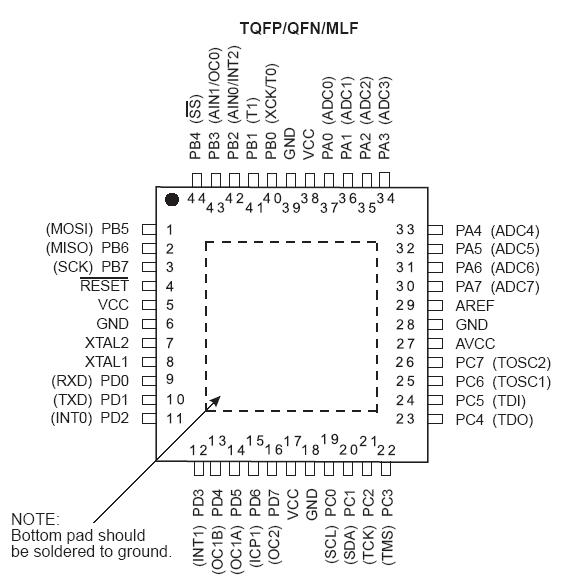

а ничего что в МиниБоте корпуса мег в TQFP а не в DIP?
кулер 23 выкладывай схему и обводи красным то, что тебе не понятно.

Ну тогда так, а вывод прост нужно учиться работать с документацией, хотя бы на начальном уровне.

Добавлено спустя 1 минуту 8 секунд:
PB.1 41-я нога
PB.3 43-я нога

EdGull писал(а):
кулер 23 выкладывай схему и обводи красным то, что тебе не понятно.

Вот почему тут так написанно хотя PB.1 41-я нога
PB.3 43-я нога ??
Master Где выходы на мк то я знаю а где они на миниботе выходя не понимаю!

На скока я понимаю, так обозначаются не ноги МК, а номера проводов в схеме.
Смотри дальше по схеме, куда провода с этими номерами идут.

кулер 23
Накрайняк можно тестером прозвонить или проследить по дорожке.

Мигать кнопкой уже смог СПАСИБО pashteet'y

Код: Выделить всё • Развернуть

$regfile = "m32DEF.dat"                                     ' указываем компилятору что у нас Мега32
$crystal = 8000000                                          ' указываем компилятору что тактовая частота Меги32 8МГц


Config Pinc.4 = Output : Led Alias Portc.4
Config Pind.2 = Input

Do
Led = 0

Do
 If Pind.2 = 0 Then
 Set Led
 End If
Loop Until Pind.2 = 1
Loop

End

кулер 23 рисуй полную схему и обводи всё что касается В.1, В.3 и шин 36 и 37

фуф понял наконецто схему
