Будущая схема робота МиниБот 2.1

через несколько месяцев, когда закончатся платы минибот 2.0
а чем тебя не устраивает электроника 2.0?

EdGull писал(а):дорисуй туда фототранзисторы и светодиоды и поймешь почему там не нужна земля

эм, земля может быть на пине "ик излучатель", но если там сигнал модулированный, то как быть?

Добавлено спустя 26 минут 13 секунд:

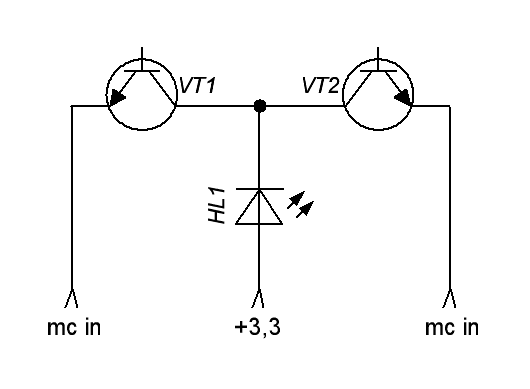

вот ещё шальная мысль пробежала (сори, фото версий транзисторов в базе не нашел):


Добавлено спустя 6 минут 47 секунд:
но с таким включением пин "ик излучатель" не используется...

ты загадками не говори...
я ничего не понял из твоего поста

почему там не нужна земля или как подключить энкодеры к миниботу

нарисуй кусок схемы и вставь туда светодиоды и фототранзистры и сам всё увидишь

увидел подтяжку на землю, вопрос снят, спасибо

Привет всем, а кто нить знает есть ли печатная плата минибота? В формате *lay или *cad?

Минибот разводился в пикаде, и в сеть выкладывались только PDF со схемой и разводкой.
Обратись к Эдуарду(edgull) он разработкой занимался.
Но я бы не дал, потом еще кучу времени пришлось бы потратить на объяснения что почем хоккей с мячом.

SkyStorm писал(а):Минибот разводился в пикаде, и в сеть выкладывались только PDF со схемой и разводкой.
Обратись к Эдуарду(edgull) он разработкой занимался.
Но я бы не дал, потом еще кучу времени пришлось бы потратить на объяснения что почем хоккей с мячом.

Да мне схема нужна для дипломного проекта, а не для того чтобы в ней разбираться. Так что прошу помочь найти вот и все.

Добавлено спустя 1 минуту 44 секунды:

EdGull писал(а):нарисуй кусок схемы и вставь туда светодиоды и фототранзистры и сам всё увидишь

Здравствуйте, так вы мне поможете найти печатную плату минибота в любом формате. Просто очень нужно для дипломного проекта.
