[Схема] робота МиниБот 2.1

Готовая электроника для самодельного робота. Уровень от начинающих до опытных конструкторов.

[Схема] робота МиниБот 2.1

Сообщение EdGull » 27 мар 2009, 11:49

Будущая схема робота МиниБот 2.1

MiniBot 2.11-1.pdf
(46.32 КиБ) Скачиваний: 596

MiniBot 2.11-2.pdf
(40.65 КиБ) Скачиваний: 269

MiniBot 2.11-3.pdf
(35.65 КиБ) Скачиваний: 306
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: [Схема] робота МиниБот 2.1

Сообщение EdGull » 05 май 2009, 14:17

через несколько месяцев, когда закончатся платы минибот 2.0
а чем тебя не устраивает электроника 2.0?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: [Схема] робота МиниБот 2.1

Сообщение MiBBiM » 31 июл 2009, 12:32

EdGull писал(а):дорисуй туда фототранзисторы и светодиоды и поймешь почему там не нужна земля

эм, земля может быть на пине "ик излучатель", но если там сигнал модулированный, то как быть?

Добавлено спустя 26 минут 13 секунд:

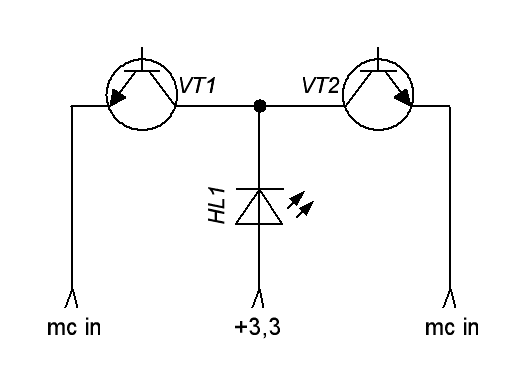

вот ещё шальная мысль пробежала (сори, фото версий транзисторов в базе не нашел):


Добавлено спустя 6 минут 47 секунд:
но с таким включением пин "ик излучатель" не используется...
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: [Схема] робота МиниБот 2.1

Сообщение EdGull » 31 июл 2009, 13:27

ты загадками не говори...
я ничего не понял из твоего поста
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: [Схема] робота МиниБот 2.1

Сообщение MiBBiM » 31 июл 2009, 13:56

почему там не нужна земля или как подключить энкодеры к миниботу
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: [Схема] робота МиниБот 2.1

Сообщение EdGull » 31 июл 2009, 14:12

нарисуй кусок схемы и вставь туда светодиоды и фототранзистры и сам всё увидишь
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: [Схема] робота МиниБот 2.1

Сообщение MiBBiM » 31 июл 2009, 16:07

увидел подтяжку на землю, вопрос снят, спасибо :)
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: [Схема] робота МиниБот 2.1

Сообщение serzh378 » 11 мар 2012, 19:55

Привет всем, а кто нить знает есть ли печатная плата минибота? В формате *lay или *cad?
serzh378

Сообщения: 11
Зарегистрирован: 30 янв 2012, 21:37

Re: [Схема] робота МиниБот 2.1

Сообщение SkyStorm » 11 мар 2012, 22:34

Минибот разводился в пикаде, и в сеть выкладывались только PDF со схемой и разводкой.
Обратись к Эдуарду(edgull) он разработкой занимался.
Но я бы не дал, потом еще кучу времени пришлось бы потратить на объяснения что почем хоккей с мячом.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2656
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: [Схема] робота МиниБот 2.1

Сообщение serzh378 » 12 мар 2012, 20:21

SkyStorm писал(а):Минибот разводился в пикаде, и в сеть выкладывались только PDF со схемой и разводкой.
Обратись к Эдуарду(edgull) он разработкой занимался.
Но я бы не дал, потом еще кучу времени пришлось бы потратить на объяснения что почем хоккей с мячом.


Да мне схема нужна для дипломного проекта, а не для того чтобы в ней разбираться. Так что прошу помочь найти вот и все.

Добавлено спустя 1 минуту 44 секунды:
EdGull писал(а):нарисуй кусок схемы и вставь туда светодиоды и фототранзистры и сам всё увидишь


Здравствуйте, так вы мне поможете найти печатную плату минибота в любом формате. Просто очень нужно для дипломного проекта.
serzh378

Сообщения: 11
Зарегистрирован: 30 янв 2012, 21:37
