Взаимодействие MiniBot + ZB-USB + PC

Сообщение SkyStorm » 01 дек 2008, 11:54

Взаимодействие MiniBot + ZB-USB + PC.
Возникла необходимость для отладки данные с MiniBot на PC.
На PC присутствует только USB. Соеденено это через ZB-USB(CC2500-Мега88-FT232).
При подключении ZB-USB к PC он определяется как COM6(драйвера установленны)
Для MiniBot написан тестовый код на Bascom-AVR, который шлет данный в UART и мигает диодом.
Диод моргает вот данные на стороне PC не получаю. Кто подскажет что я делаю не так?!?!?

Код: Выделить всёРазвернуть
'-------------------------------------------------------------------------------
'ввод и вывод информации через COM-порт
$regfile = "m32def.dat"                                     ' используем ATmega32
$crystal = 8000000                                          ' частота установленного кварца 8 mHz
$baud = 2400                                                ' скорость порта 2400 бит/с.
'-------------------------------------------------------------------------------
Config Pinc.4 = Output : Led1_red Alias Portc.4

'Constants
Const Switch_on = 1
Const Switch_off = 0

Dim A As Byte                                               'объявляем переменную – счетчик

A = 0
Do
Led1_red = Switch_on

Print "Test " ; A                                           ' вывод сообщения вместе с счетчиком

Print                                                       ' вывод пустой строки

A = A + 1                                                   ' +1

Waitms 100                                                  ' задержка A секунд
Led1_red = Switch_off
Waitms 100
Loop

End
Последний раз редактировалось SkyStorm 22 апр 2009, 06:21, всего редактировалось 1 раз.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2687
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Взаимодействие MiniBot + ZB-USB + PC

Сообщение Myp » 01 дек 2008, 12:08

а остальное??

что у тебя в зигбиплатки в обе прошито? ты ведь через радиоканал шлёшь я так понял?
или ты зигбиплатку тока как мост используешь?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Взаимодействие MiniBot + ZB-USB + PC

Сообщение SkyStorm » 01 дек 2008, 12:25

Нет без радио канала - проводами.
MB - ZB-USB соденено по IDC14 а ZB-USB - PC соответственно по USB.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2687
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Взаимодействие MiniBot + ZB-USB + PC

Сообщение blindman » 01 дек 2008, 12:31

Насчет кода на бейсике не скажу, а вот по плате - перемычки подключающие RX/TX правильно подсоединены?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Взаимодействие MiniBot + ZB-USB + PC

Сообщение SkyStorm » 01 дек 2008, 12:39

На ZB-USB никаких перемычек не менял, все стоит так как получил от EdGull'a.
Надо менять???
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2687
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Взаимодействие MiniBot + ZB-USB + PC

Сообщение Myp » 01 дек 2008, 12:49

так проверь :)

куда идут сигналы с микросхемы ft232 и идут ли они напрямую на ноги idc14
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Взаимодействие MiniBot + ZB-USB + PC

Сообщение blindman » 01 дек 2008, 13:10

SkyStorm писал(а):На ZB-USB никаких перемычек не менял, все стоит так как получил от EdGull'a.
Надо менять???

Я не знаю в каком виде была твоя плата. Я запаивал 3 перемычки - две соединяют RX/TX с IDC-14, третья между ногами 1 и 16 FT232
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Взаимодействие MiniBot + ZB-USB + PC

Сообщение SkyStorm » 01 дек 2008, 13:22

А можно фотографию того что получилось??? Буду развираться и паять перемычки )))
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2687
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Взаимодействие MiniBot + ZB-USB + PC

Сообщение blindman » 01 дек 2008, 13:37

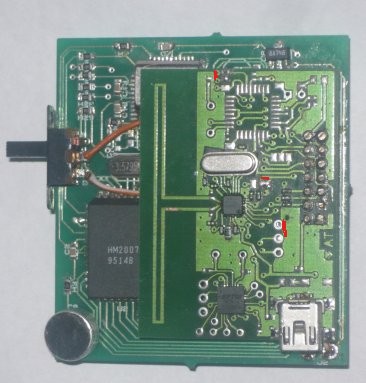

Вот, красным отмечено. Там где отверстия перемычку не видно - она с обратной стороны.
