**EdGull** » 13 окт 2008, 22:34

Текущий вариант схемы

Minibot 2.06 draft.pdf: (111.83 КиБ) Скачиваний: 2283

**EdGull** » 31 дек 2008, 00:41

Подписывать контакты начнем уже в новом году
ибо завтра прогноз есть на ветер поэтому каталка... :pardon:

**Vooon** » 31 дек 2008, 01:09

А что означает этот прогноз?
И вообще, чтоб минимум до третьего все праздновали, а то придумали, работать в праздник :beer:

**EdGull** » 31 дек 2008, 08:36

то и означает, что по прогнозу погоды будет ветер достаточный для катания на кайте.
а когда это роботостроение было работой??? :wink:

**Порфирий** » 31 дек 2008, 08:52

Впечатляет :good:

**rig** » 31 дек 2008, 12:39

пример бегающей платки и упаковывающей платки в студию!!!!!!!!
И срочно, пока не началось !!!!!!

**EdGull** » 31 дек 2008, 15:55

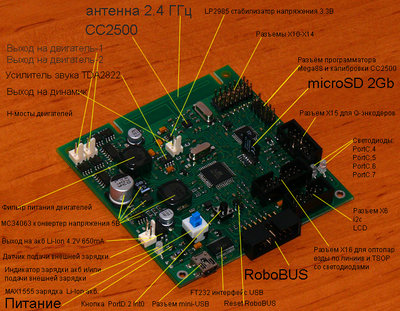

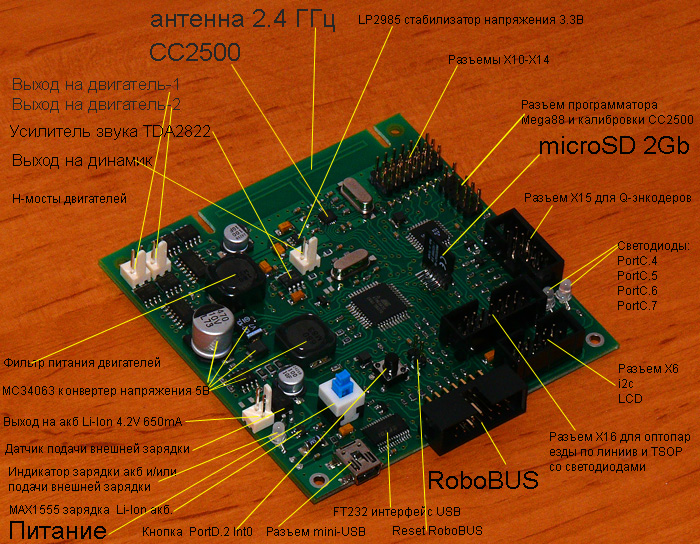

вот немножко подписей.

**Myp** » 31 дек 2008, 16:08

нихрена не понятно))

иди лучше НГ начинай празновать

**Vovan** » 31 дек 2008, 16:19

Здорого!

Год прошёл не зря!
Респект и поздравления! :friends:

**nest** » 31 дек 2008, 16:22

EdGull писал(а):вот немножко подписей.

хны.
а антене не поплохеет, что там рядом с ней моторные драйвера ?
хоть и малоточные, но всё же ...

в след версии поищи стабилизатор с двойным напряжением (5 и 3.3)

**EdGull** » 31 дек 2008, 18:09

nest писал(а):а антене не поплохеет, что там рядом с ней моторные драйвера ?
хоть и малоточные, но всё же ...

пропилы в плате видел, думаешь они там для красоты? :wink:

**EdGull** » 01 янв 2009, 18:53

видео полевых испытаний step-up на 5В c нагрузкой в виде сервы

**EdGull** » 22 янв 2009, 13:33

результаты экспериментов с напряжением по входу акб.
при входном 2.90В в схеме:
после LP2985-3.3 2.86В
после MC34063 5В
при этом звук всё равно орет по полной программе

соответсвенно меги тоже нормально работают

Вывод: МиниБот 2.0 будет работать до сработки внутреней защиты акб. от глубокого разряда. Хотя могбы и еще работать.

**MiBBiM** » 30 янв 2009, 21:11

пожелания к следующей версии:
сделать мегу88 главной по общению с внешним миром. на нее завести два канала уарта(внешний и от сс2500) нормальных дуплексных. общение с мегой32 сделать, например, по i2c.

**EdGull** » 30 янв 2009, 21:22

по i2c e. и сейчас можно управлять.

**MiBBiM** » 30 янв 2009, 21:50

но уарт дуплекса нет

P.S. логичнее так получается. впрочем, всего лишь имхо
