Краткий мануал по пайке от добродушного Марса.

Необходимые инструменты:
1.Сам паяльник.

Паяльники различаются по мощности.
1.3-10Вт.
2.20-40Вт.
3.60-100Вт.
4.100-250Вт.

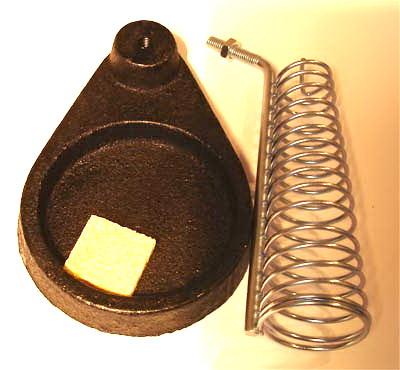

2.Подставка для паяльника.

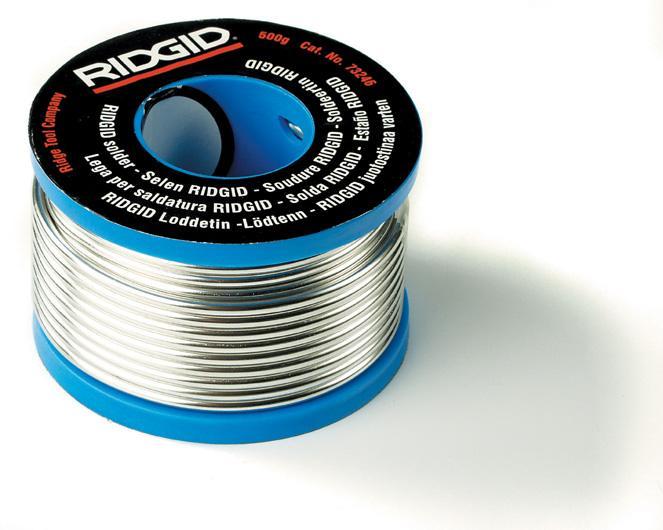

3.Припой.

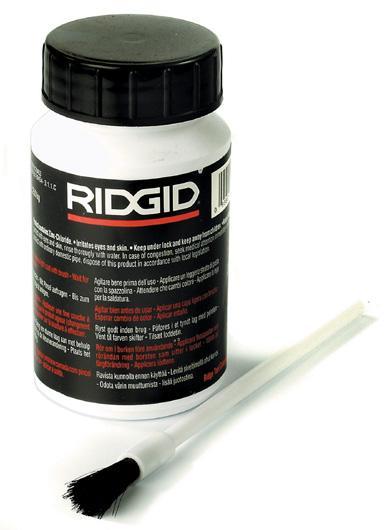

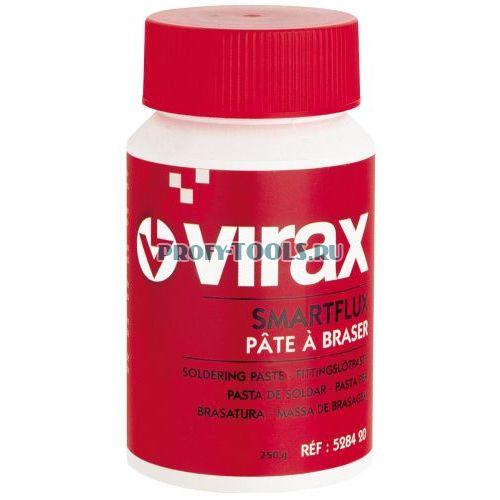

4.Флюс.

5.Прочие инструменты.
1.Кусачки
2.Напильник.
3.Пинцет.
4.Медицинский скальпель или ножницы.
6.Приборы.
1.Тестер.
Пайка.

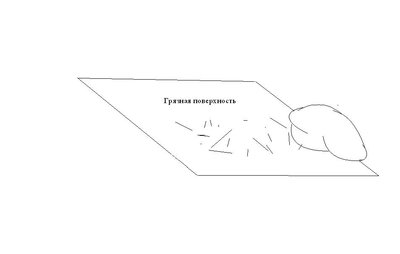

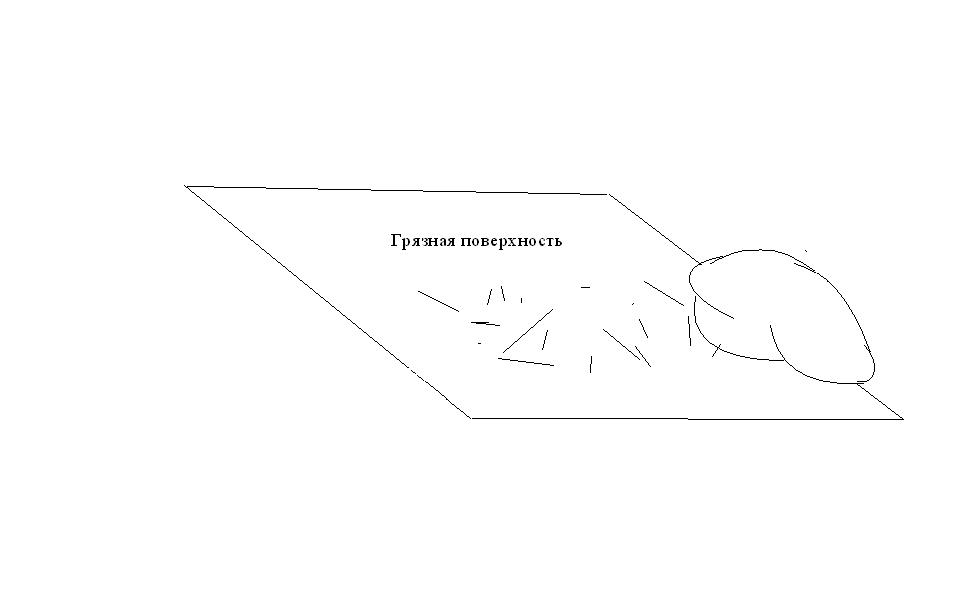

1.Убедиться в том, что поверхности чистые.

2.Если надо-зачистить поверхности.

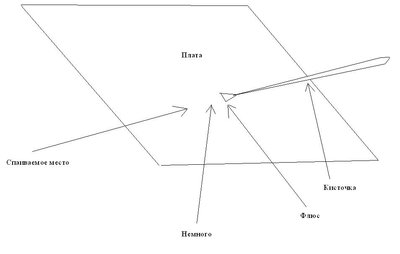

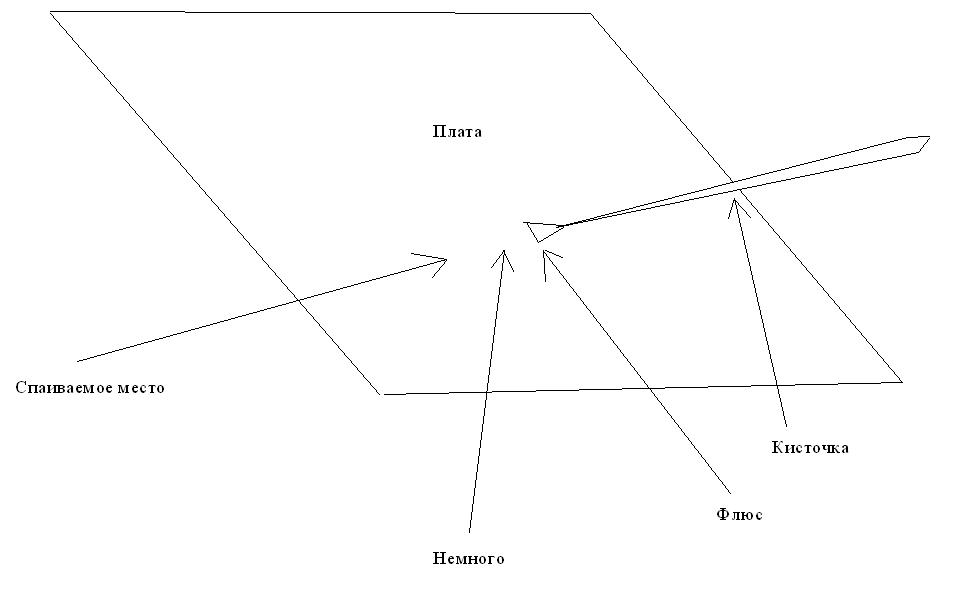

3.Нанести при прмощи кисточки немного флюса на спаиваемое место.

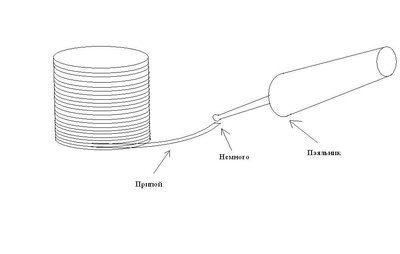

4.Взять жалом паяльника немного припоя.

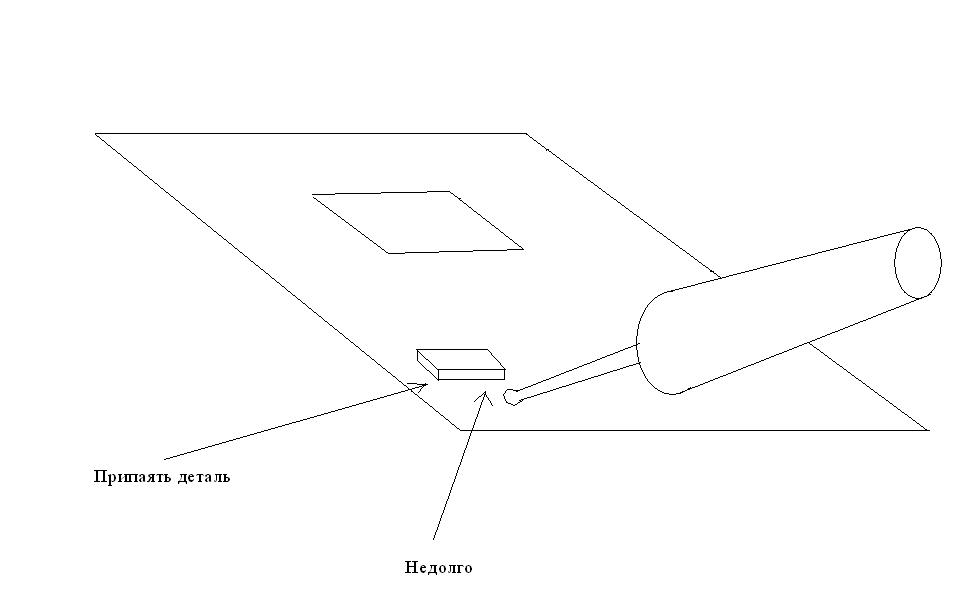

5.Припоять деталь.


Особенности пайки.
1.Прикладывать жало паяльника надо всей лопаткой.
2.Выполнять пайку надо быстро и качественно.
3.Не надо перегревать детали.
4.Прогревать деталь надо не слишком быстро.
5.Флюс надо наносить непосредственно перед пайкой.
6.На хорошо запаенной плате не должно быть трещин, наплывов, припой должен ложиться тонким блестящим слоем.

Надо соблюдать меры предосторожности.
1.Надо наносить минимальное количество флюса.
2.Не надо наносить слишком много припоя.

Паяние печатных плат.

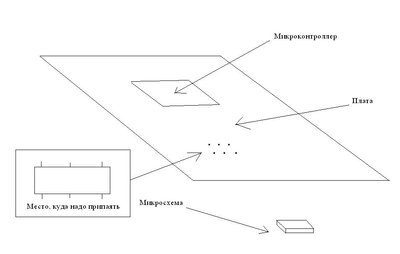

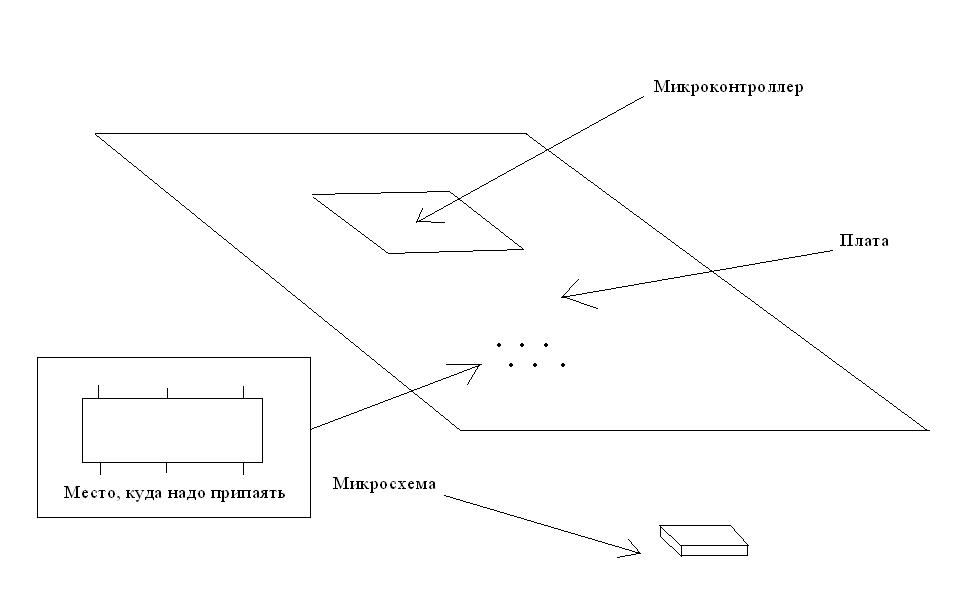

1.Вставить деталь в нужное место платы и подобрать глубину посадки.
2.Нанести флюс маленькой кисточкой.

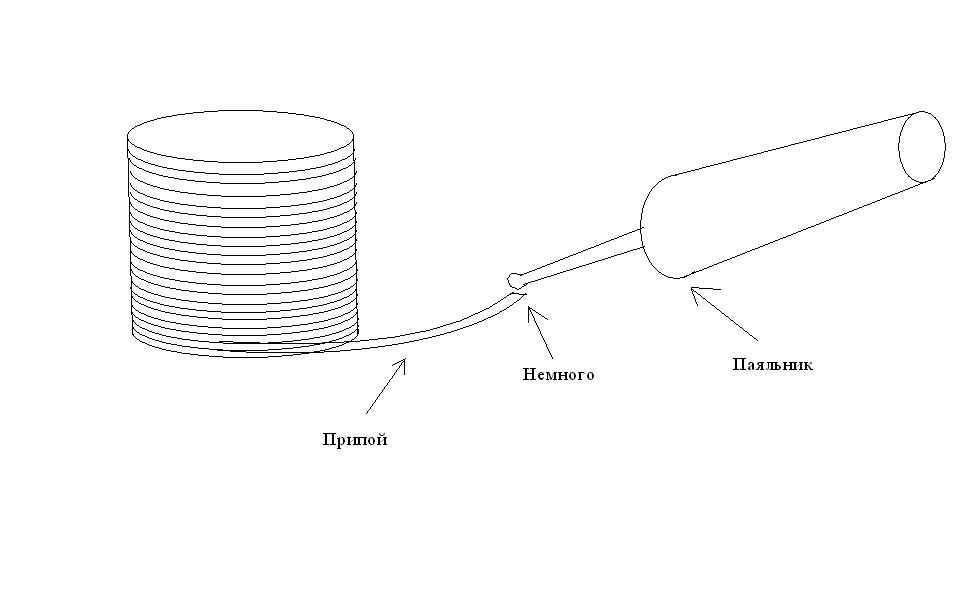

3.Взять паяльником немного припоя.
4.Поднести паяльник, сделав так, что бы плоскость была обращена к детали, а угол наклона паяльника был равен примерно 45 градусов.
5.Пайка должна занимать около секунды.
6.После окончания пайки протереть плату спиртом.

Mars, лучше не иллюстрации а фотографии.
И еще keit не использовать чужих снимков. Подставка, припой, флюс - твои работы?

В том то и дело, проще нарисовать, чем фотографировать.
Сейчас делаю недостающие иллюстрации и дорабатываю мануал.
Фотографии заменю своими или рисунками.
В целом как вышло?
Начинающие смогут разобраться, или доработать надо?
Свои идеи писать здесь.

В том то и дело, проще нарисовать, чем фотографировать.

карузо, карузо... слышал я вашего карузо... мне изя напел.

примерно из той оперы.

Начинающие смогут разобраться, или доработать надо?

нужны качественные и понятные _фотографии_ того как надо и желательно как не надо делать.

Ладно.
Но тогда придется подождать до завтра.

я не понял
зачем манул ещё один делать когда он уже есть
и автор не против чтобы мануал был на диске к роботу

зачем ещё один мануал то?

да лан, я еще напишу парочку мануалов, а вдруг халява свалится?

Уважаемый Мур.
Просто я мануал написал сразу, как только эта графа в плане появилась.
Потом узнал, что мануал нашли, но решил выложить, мол лишний мануал еще никому не вредил.
Тем более, что он краткий, то есть на выкладывание в комплекте с МиниБотом не рассчитан.
