Сборка стандартной механики минибота для начинающих

EdGull

у меня всё нормально влазит

frig

Цитата:

Пережата в этом месте изоляция или нет - неважно, главное обеспечить плотный "захват" изоляции провода.

важно обеспечить хороший контакт. это задача номер 1. как она будет выполняться при обжиме изоляции - я не знаю.

Цитата:

Кстати, у меня одного обжатые инструментом провода такие не влезают потом в разъемы штатные пластиковые?

а стороной правильной вставляешь?

Mazayac

frig писал(а):

важно обеспечить хороший контакт. это задача номер 1. как она будет выполняться при обжиме изоляции - я не знаю.

Еще раз, по-порядку:
1. У контакта есть 2 пары язычков для зажима провода.
2. Первая пара зажимает зачищенный кончик провода и обеспечивает надежный контакт.
3. Вторая пара зажимает изоляцию провода, обеспечивает его удержание и предохраняет от излома.

Так понятно?

frig

Цитата:

Еще раз, по-порядку:
1. У контакта есть 2 пары язычков для зажима провода.
2. Первая пара зажимает зачищенный кончик провода и обеспечивает надежный контакт.
3. Вторая пара зажимает изоляцию провода, обеспечивает его удержание и предохраняет от излома.

Так понятно?

станет понятно когда будут фотки обжима контакта обычными плоскогубцами. будут фотки - станет понятно.

=DeaD=

frig писал(а):

а стороной правильной вставляешь?

Обижаешь?

Там только 1 стороной он защелкивается.

frig

=DeaD=, а сделай фотку как не влазит и как обжато.
для всех будет полезно.

=DeaD=

Попробую разрыть соответствующий ящик и сделать фотки

Mazayac

frig писал(а):

станет понятно когда будут фотки обжима контакта обычными плоскогубцами.

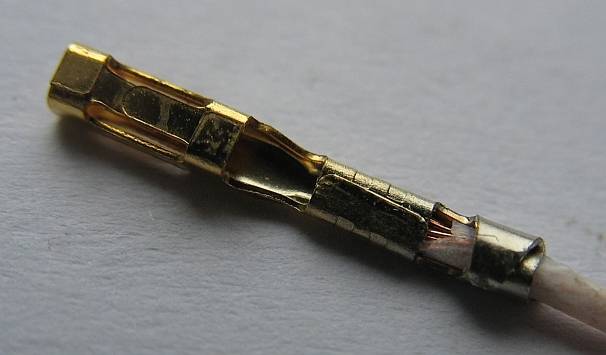

Процесс правильного обжима контакта.

frig

Mazayac? и вы считаете что вот это
http://roboforum.ru/download/file.php?id=5496&mode=view

можно обжать плоскогубцами??

или это?

http://roboforum.ru/download/file.php?id=5494&mode=view

в мануал -то я добавлю, как правильно, но как можно сделать без специнструмента все равно оставлю.

Myp

на фотках ваще анриал какойто :shock:

уж до чего я люблю всякую мелочь но пассатижами обычными я так не могу

Mazayac

Господа, какой еще спец-инструмент! :lol:

Я этот контакт сам обжимал сегодня утром "чисто ради иллюстрации", frig же просил фото выложить. Обжимал плоскогубцами.

frig

Цитата:

Я этот контакт сам обжимал сегодня утром "чисто ради иллюстрации", frig же просил фото выложить. Обжимал плоскогубцами.

если он такого-же размера как и в миниботе (хорошо - бы фотку контакта и рядом спичку), то это явно не для начинающих. Не реально это.

Mazayac

Хорошо видно, что размеры обжимаемых частей совпадают.
Итак, последовательность обжима в домашних условиях:

Myp

я чувствую себя криворуким :cry:

=DeaD=

Да нет, можно красиво обжать плоскогубцами, но когда 20-й контакт обжимаешь подряд слегка хочется материться
