Сообщение Digit » 12 мар 2008, 13:36

Предлагаю в эту тему складывать вопросы по миниботу, когда есть подозрение на косяк в проектировании или изготовлении. В общем, обратная связь с производителем :)

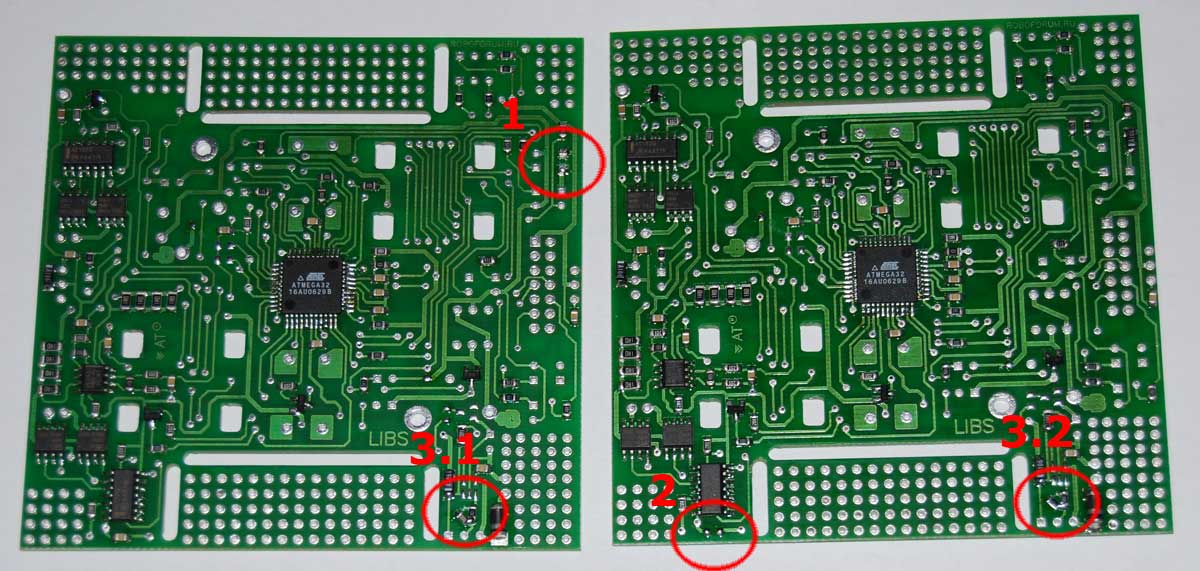

EdGull, есть следующие траблы:


1. Там должна быть какая-то толстая деталюшка. Судя по припою, она отломалась при транспортировке.
Вопрос: что там должно быть (чтоб по дорожкам не искать)?
Пожелание: как-то упаковывать так, чтобы не отламывалось...

2. Там тоже что-то должно было быть. Судя по припою, его туда забыли положить :)
Вопрос тот же.
Пожелание\вопрос: выходной контроль изделий есть? если нет, то может сделать? :)

3. В этих местах визуально разные компоненты - в одном желтенький, в другом - черный.
Вопрос: Это у меня платы из разных партий или что?
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Feedback (косячки, глючки, вопросики)

Сообщение EdGull » 12 мар 2008, 14:21

1. там должен быть электролит для ТСОПа на 10.0х6.3В
2. конеде на 0.1 забыл положить
3.х это не большая доработка, для отслеживания наличия подачи зарядки, в случае без МАХ1555 не обращать внимания. Должен стоять резистор-перемычка 000, желтенький это кондер на 0.1
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Feedback (косячки, глючки, вопросики)

Сообщение Digit » 12 мар 2008, 14:38

угу. благодобря

насчет 3.х не вполне понял... может кондер оттуда выкинуть и проволочкой заменить? почему не обращать внимания?
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Feedback (косячки, глючки, вопросики)

Сообщение EdGull » 12 мар 2008, 15:11

вообще-то, ему конденсатору, там не место. но в твоем случае без разницы, потому что этот узел в воздухе висит.
Потому что у тебя не запаян МАХ1555.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Feedback (косячки, глючки, вопросики)

Сообщение EdGull » 07 апр 2008, 08:43

Внимание! Тем кто будет подключать к миниботу 3В перефирию, например модуль ZigBee или SD-карточку.
При полной зарядке акб будет выдавать 4,2В!!! Поэтому вы можете попалить свою перефирию!!!
поэтому вместо диода шотки который стоит после выключателя необходимо поставить обычный диод например 4001
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Feedback (косячки, глючки, вопросики)

Сообщение EdGull » 08 апр 2008, 12:04

Но лучше вместо этого диода шотки ставить LDO LP2985-3.3
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Feedback (косячки, глючки, вопросики)

Сообщение Myp » 24 апр 2008, 11:39

в моей модификации на плату роботов установлены угловые разъёмы(в прошлой реинкарнации там стоял нормальный не мешающий)
и выходит что тот тсоп который на схеме рядом с разъёмом интерфейсным заблокирован
его же невозможно припаять!!!!
отверстия на плате закрыты угловым разъёмом сверху

тсоп не установить, разве тока ставить его на заведомо длинных ножках и паять прямо со стороны тсопа между ножек(хорошо хоть там плата двусторонняя)
что есть извращение :(


ну и про зигбиплаты
в моём варианте был припаян разъём интерфейсный совершенно мне ненужный
пока отпаивал его (250 градусов жало) отвалилось 2 контактных пятачка и часть ножек вынулась из отверстий вместе с металлизацией этих самых отверстий
плата какого то ужасного просто качества и требует оч бережного отношения.
хорошо что мне разъём совершенно не нужен так как плата будет только USB донглом
а так было бы ужасно обидно
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Feedback (косячки, глючки, вопросики)

Сообщение EdGull » 24 апр 2008, 15:43

1. угловой разъем совершенно не мешаем паять тсоп с обратной стороны.
2. что мешало заказать плату без разъема? а как ты теперь будешь программить мегу?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Feedback (косячки, глючки, вопросики)

Сообщение rig » 24 апр 2008, 16:00

если разъем не нужен его дешевле откусить, дырки восстанавливаются иголкой, хотя если есть фен ..
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Feedback (косячки, глючки, вопросики)

Сообщение Myp » 24 апр 2008, 16:38

1. паять тсоп со стороны ножек занятие не самое приятное
тем более его нельзя поставить вплотную к плате, а хотелось, потому как вися на одних ножках он явно будет постоянно туда сюда загибаться если случайно пальцем его потрогаю или робот наткнётся на тапок

2. а я именно без разъёма и заказывал :roll:
тебе прямо в аське и говорил, что самый заряженный модуль мне без разъёма нужен, потому как я из него собираюсь компактный USB донгл сделать для втыкания в обычный USB и разъём будет тока мешать
а мегу уж один раз запрограмлю 5ю проводками, бутлоадером, не надорвусь :D
если разъем не нужен его дешевле откусить,

я снял пласмаску с ножек разъёма а потом каждую ножку по отдельности выпаял из дырочки держа пинцетиком
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Feedback (косячки, глючки, вопросики)

Сообщение EdGull » 24 апр 2008, 16:41

1. паять тсоп со стороны ножек ваще никаких проблем. после этого ты даже не различишь с какой стороны его запаивали, потому что вплонтую к плате его всеравно не уложишь.
2. извини не доглядел.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Feedback (косячки, глючки, вопросики)

Сообщение Myp » 24 апр 2008, 17:21

1. имхо запросто, просто доконца в дырки ноги запихать и всё.
вобщем моё глубокое мнение что угловой разъём для бота это не айс... раньше было лучше.



ЗЫ я уже давно ничему не удивляюсь
там ещё комплектик шаси потерялся ;)
и скотч двусторонний гдето тоже потерялся
и одно колесо для бота оказалось с налипшей какашкой резиновой(видимо заводской брак, после выемки из формы какаята гадость приклеилась или уронили кудато) как раз там где вал мотора его крутит, пришлось отрезать ножиком лишнее и оч аккуратно шкуркой подравнивать, чтобы вал мотора не упирался в бугор резиновый
один подшипник бракованый, он тупо люфтит, так что обод колеса рядом с энкодером гуляет на +- 1 мм, именно сам подшипник, гайки я прочно завинтил
ах да ещё забыл что ось с одного конца была с забитой резьбой, пришлось ось отпаивать от робота(хорошо что на клей не приклеил) и править резьбу

итого аж 6 претензий :(
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Feedback (косячки, глючки, вопросики)

Сообщение EdGull » 24 апр 2008, 17:37

там ещё комплектик шаси потерялся

ну тебе же уже выслали запасной? ;-)
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Feedback (косячки, глючки, вопросики)

Сообщение Myp » 24 апр 2008, 17:43

ой, даже ещё второй запасной комплект в подарок ? :) как мило... :oops:
а я подумал что просто тот что забыли послать
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Feedback (косячки, глючки, вопросики)

Сообщение rig » 27 апр 2008, 10:01

дорожка ресета проходит очень близко вырезу колесной арки, на одной плате из двух этот вырез прошелся как раз по дорожке, когда я еще подточил напильником остатки платы в углу то немножко шеркнул больше чем надо. ресет пострадал (фото).

кроме того с обратной стороны проходит шина +3,3, если притянуть ось гайками к плате то можно легко закоротить шину на ресет, сгореть ни что не должно но программирование будет невозможным.
