**Myp** » 27 апр 2008, 18:58

rig писал(а):с обратной стороны проходит шина +3,3

а почему ты не подложил кусочек двустороннего скотча или не одел ось в термоусадку ?:)

**rig** » 27 апр 2008, 19:34

ты меня не понял, ты меня не понял, фсе видно на фотке. если гайку притянуть к плате то она коротит верхнюю дорожку с нижней, я тебя не понял я тебя не понял :crazy:

**Myp** » 27 апр 2008, 20:53

а
точно
действительно может коротить:(

**rig** » 29 апр 2008, 14:21

подключил заряженную АКБ на 5,2 вольта (4 пальчиковых) вместо штатной, чтоб ТСОП 5 вольтовый заработал - кирдык МАХ1555 пришел с лекгим дымком

**Myp** » 29 апр 2008, 14:34

rig писал(а):подключил заряженную АКБ на 5,2 вольта (4 пальчиковых) вместо штатной, чтоб ТСОП 5 вольтовый заработал - кирдык МАХ1555 пришел с лекгим дымком

поздравляю
а 5 вольтовый тсоп великолепно работает и от 3.6 вольта

что и написано было в описании минибота

кстати почему сгорел то?
у меня сгорел когда я от 12 вольт стал заряжать...
еси вместо штатного акка подключить на те же самые контакты всё ок должно быть

**rig** » 29 апр 2008, 16:17

фиг он работает от 3.6 вольт с подзарядкой работатет как только моторы начинают работать - все пропало!

Myp писал(а):еси вместо штатного акка подключить на те же самые контакты всё ок должно быть

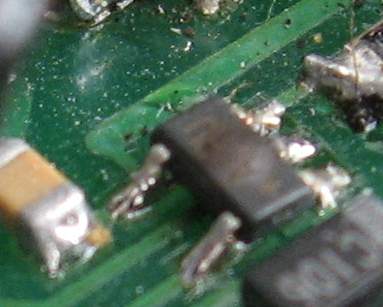

неправда ваша, проведен эксперимент, эксперимент показал легкую припухлось

: max.jpg (16.38 КиБ) Просмотров: 2117

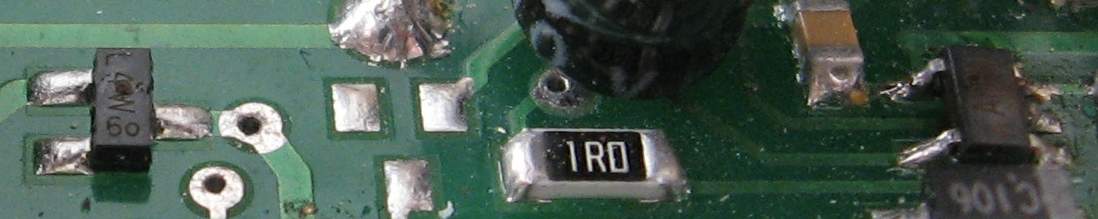

и немножко ранее подпаленый, замыканием + - на тсопе, но еще живой стабилитрон на 3,3 В (слева трехножка с едва заметной точкой)

**Myp** » 29 апр 2008, 16:42

rig писал(а):фиг он работает от 3.6 вольт с подзарядкой работатет как только моторы начинают работать - все пропало!

хмммм
это явно вина помех а не проседания питания иначе бы и МК ресетился

rig писал(а):неправда ваша, проведен эксперимент, эксперимент показал легкую припухлось

придётся дома проверить
хотя сомневаюсь что имеет большое значение включать 4.1вольта(полностью заряженный акк литивый) или 5.2 вольта(ваши батарейки)

Добавлено спустя 14 минут 22 секунды:
смотрю даташит

ABSOLUTE MAXIMUM RATINGS
DC to GND......................................................................0 to +8V
DC to BAT.......................................................................0 to +7V
BAT, CHG, POK, USB to GND .................................-0.3V to +7V
Continuous Power Dissipation (TA = +70°C)
5-Pin Thin SOT23 (derate 9.1mW/°C above +70°C)....727mW

тоесть не должна она от 5 вольт вспыхнуть...
вот у меня от 12 вольт вспыхнула
и то только после пары минут нормальной работы

**rig** » 29 апр 2008, 16:51

я рассуждал точно также. зато теперь нет проблем, тсоп прекрасно работате от 5 вольт.
мой тсоп 1836 4,5-5,5 вольт вру 1736

Добавлено спустя 3 минуты 30 секунд:
5 вольт пошли со стороны батареи. так то на входе МАХ стабилизатор на 7805 стоит на который подаю 12 вольт с БП компа.

**Myp** » 29 апр 2008, 16:51

тсоп прекрасно работает от 3.6 вольт сам лично проверял
мб при 3.6 вольт у него чувствительность к помехам возрастает... хз
нужно проверять вобщем

**EdGull** » 30 апр 2008, 07:49

Меня до 9 мая не будет.
Уехал на Ейский кубок по виндсерфингу.
Так что вы тут без меня не сильно озорничайте...

**MegaBIZON** » 30 апр 2008, 09:34

Обещаем без тебя титег не публиковать

**Сергей** » 30 апр 2008, 20:13

Родители уехали, форум свободен, приглашай дивчонок!)

**Myp** » 02 май 2008, 20:44

блин
чото никак не могу левый энкодер настроить...

правый вроде заработал, подогнул ножки

а вот левый нивкакую не работает

Добавлено спустя 3 минуты 12 секунд:
понял
неправильно припаял ИК транзистор

**rig** » 04 май 2008, 14:28

блиин, а что черный так плох для ИК излучения. у меня много офисных стульев с черными ножками на ограниченной площади, еще упсы черные :sorry:

. МБ через раз врезается в них зато от светлых препятствий шарахается за 15-30 см. Если чувствительность улучшать то ваще за несколько метров видит препятствия. Катафотов навешать чтоли

**Сергей** » 04 май 2008, 16:24

Да, знакомая проблема, в датчиках от SHARP это решено более менее..
