**EdGull** » 13 сен 2007, 15:33

да, НО стена не шлет сигнала мишени!!! :-)

**Vovan** » 13 сен 2007, 15:35

да, НО стена не шлет сигнала мишени!!!

ещё как шлёт!

___________
С уважением
Vovan

**EdGull** » 13 сен 2007, 15:51

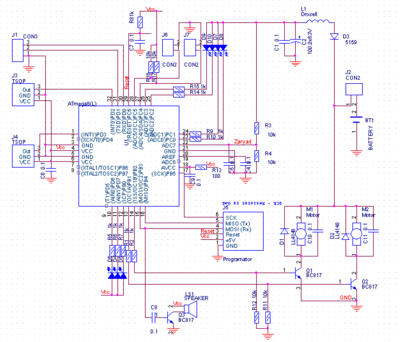

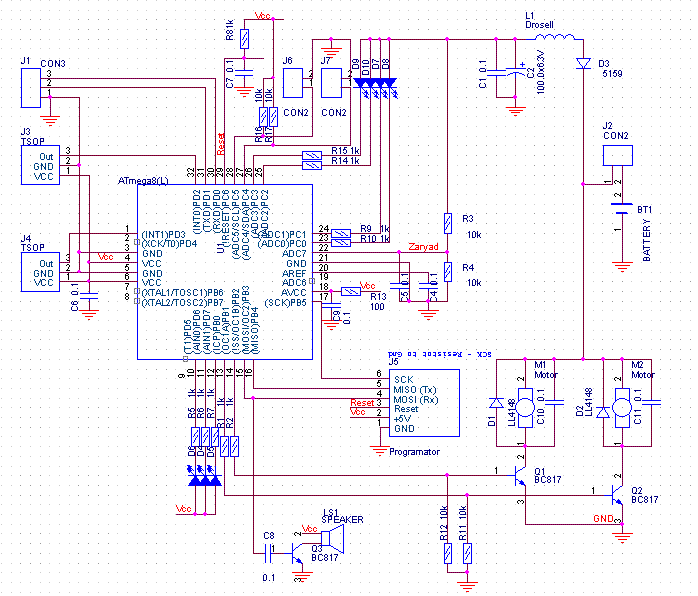

Вот первые наметки на схему

**avr123.nm.ru** » 13 сен 2007, 16:04

ИМХО явно просится полевичок сдвоеный в SO8 для моторов.

Какой всеже ток у моторов ?

**EdGull** » 13 сен 2007, 16:05

Какой всеже ток у моторов ?

120мА

**avr123.nm.ru** » 13 сен 2007, 16:14

- D3 перевернуть
- дроссель к моторам переставить
- J2 добавить контакт земли чтоб другой источник питания подрубать

- J1 - я всегда питание вывожу - так удобно питать max232 в шнурке.

TSOP вроде в ДШ рекомендовано через рещистор включать ?

**avr123.nm.ru** » 13 сен 2007, 16:16

EdGull писал(а):
Какой всеже ток у моторов ?

120мА

AD8534 прекрасно бы крутила такие моторчики в обе стороны.

**EdGull** » 13 сен 2007, 16:17

avr123.nm.ru писал(а):- D3 перевернуть
- дроссель к моторам переставить
- J2 добавить контакт земли чтоб другой источник питания подрубать
- J1 - я всегда питание вывожу - так удобно питать max232 в шнурке.
TSOP вроде в ДШ рекомендовано через рещистор включать ?

Кроме ТСОПа со всем согласен.

**avr123.nm.ru** » 13 сен 2007, 16:18

R5,6,7 наверно 470-560 ом поставить - а то тускловато будет.

Очень прошу развести на плате контакты под конденсаторы (их желательно и впаять) и под кварц - можно не паять.

**EdGull** » 13 сен 2007, 16:18

AD8534 прекрасно бы крутила такие моторчики в обе стороны.

У какого поставщика в Москве есть в наличии?

**EdGull** » 13 сен 2007, 16:19

avr123.nm.ru писал(а):R5,6,7 наверно 470-560 ом поставить - а то тускловато будет.

это вообще на IR диоды!

**avr123.nm.ru** » 13 сен 2007, 16:26

EdGull писал(а):
AD8534 прекрасно бы крутила такие моторчики в обе стороны.

У какого поставщика в Москве есть в наличии?

http://efind.ru/icsearch/?search=ad8534&stock=1&c=asis&r=0

Главное у Терраэлектроники есть и у Аргуссофт до 30 руб !

У Аргуссофт я брал недавно меги8 по 32 рублика физ лицу ! и меги 16 дешовые есть.

еще e7e.ru - поиск по городам.

**avr123.nm.ru** » 13 сен 2007, 16:28

EdGull писал(а):
avr123.nm.ru писал(а):R5,6,7 наверно 470-560 ом поставить - а то тускловато будет.

это вообще на IR диоды!

Ну тогда на те которые МОРГАЮТ.

**Myp** » 13 сен 2007, 16:28

я вибры питал от какогото уперационника забыл какого
мне его ST когдато прислали в качестве семплов...
оч приятные штучки 6 ног в dip корпусе
обвеса не требуют, ток потребляют вобще в неск единиц милиампер
размером не намного больше места чем 1 транзистор
но опять же, оно надо?

а зачем 3 IR диода???

а что такое j6 j7 ???

а зачем другой источник питания?
кроме акумулятора ещё чтото цеплять??

**avr123.nm.ru** » 13 сен 2007, 16:30

С1С2 вроде с VCC не соединен.
