**EdGull** » 13 сен 2007, 21:44

Кстати, а может на 245 логике мост замутить? она в отличии есть у всех!!!

**avr123.nm.ru** » 13 сен 2007, 21:47

EdGull писал(а):Кстати, а может на 245 логике мост замутить? она в отличии есть у всех!!!

Можно конечно. А ток какой ? Я не помню.

**EdGull** » 14 сен 2007, 12:58

вот здесь http://library.solarbotics.net/circuits/driver_245.html всё разжованно.

**avr123.nm.ru** » 14 сен 2007, 13:56

EdGull писал(а):вот здесь http://library.solarbotics.net/circuits/driver_245.html всё разжованно.

Ого ! Даже проверено. Отлично.

**EdGull** » 14 сен 2007, 15:47

А то!

))

**EdGull** » 14 сен 2007, 16:24

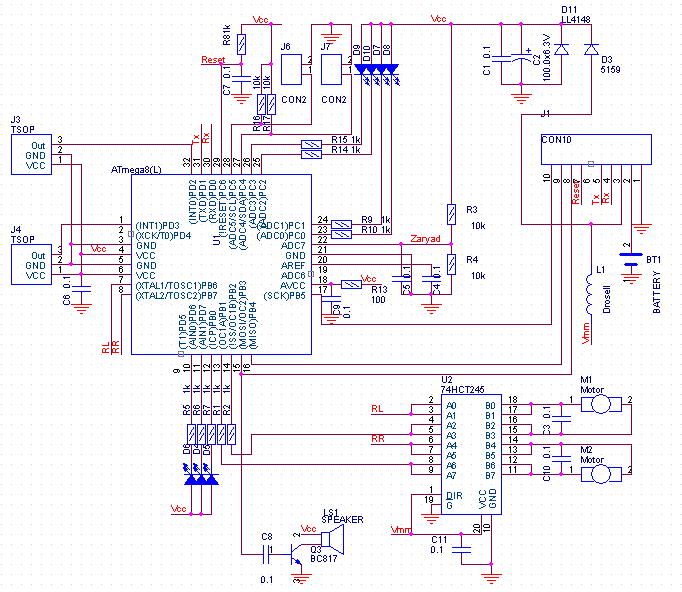

новая схема

**Myp** » 14 сен 2007, 16:40

какой большой главный разъём...
явно там предполагается докстанция

а потом можно написать статью о новом классе и отправить в журнал радио...
и ещё куданить =)

**EdGull** » 14 сен 2007, 16:42

какой большой главный разъём...
явно там предполагается докстанция

ты сильно не радуйся, он будет с шагом 1,27, а то и 1мм :-)

))

**Myp** » 14 сен 2007, 16:59

ну ясен пень что не 2.54
нах такое громадьё на миниботе

главное чтоб он был обычный штырьковый а не какойнить хитромудрый
а к номаным штырьковым мона запросто купить нужный разъём на шлейф
(я для себя накупил кучу штырьевых по 2.54 теперь у меня всё аккуратно соединяется проводками с разъёмчиками на красивых шлейфиках оторваных от старого толстого шлейфа сидюка а для тонких можно использовать шлейфы тонкие от ХД)

**avr123.nm.ru** » 14 сен 2007, 18:50

1. R8 не маловат ? "5 проводков" могут не потянуть. Может "стандартные"
10 ком поставить ? или 4.7 ком на крайняк.

2. А у светодиодов прикинь ток при 1 ком ? там 2 мА не наберется !
Я бы 330 Ом поставил - около 5 мА может будет.

3. Ученикам нужно перед кнопками резюки поставить по 270 ом. Иначе ОБЯЗАТЕЛЬНО
пожгут порты при ошибочной конфигурации и тыкании кнопок.

4. И i2c выведи - с кнопок прямо - на 3 "иголочки" с землей - шаг 2.54 - путь
хоть дырки без впаивания будут. i2c - рулез.

**Master** » 14 сен 2007, 18:54

avr123.nm.ru писал(а):R8 не маловат ? "5 проводков" могут не потянуть. Может "стандартные" 10 ком поставить ? или 4.7 ком на крайняк.

Да я тоже всегда ставлю 10К и это нада кнопку сброса на резет.

**avr123.nm.ru** » 14 сен 2007, 19:02

Мега16 и выше ПРАВДА для учеников ! У них RESET не отключается фьюзами.

А Меги8 будут "гибнуть" кучами - как УЖЕ ЕСТЬ на этом форуме у многих и на других.

**EdGull** » 14 сен 2007, 19:05

Кстати, а кнопки нужны на боте?

**avr123.nm.ru** » 14 сен 2007, 19:19

Если управляется бот по ИК то одна кнопка нужна на всякий случай.

======

Вот народ "рубится" по РЕСЕТУ меги8

http://www.telesys.ru/wwwboards/mcontrol/1789/messages/159098.shtml

кто-то даже не верит и грозится проверить.

**EdGull** » 14 сен 2007, 19:21

Если управляется бот по ИК то одна кнопка нужна на всякий случай.

c фиксацией или нет?
