**EdGull** » 03 ноя 2007, 22:12

Будем пробывать делать отический энкодер честно скопированый с мышки A4tech NB-30D Battery Free на основе датчика PAN3101DB.
Покупаем мышу, ее ковер будет кошерной зарядочной станцией, но это будем обсуждать в соседней ветке...
А из самой мыши выдираем необходимое и делаем оптический энкодер.

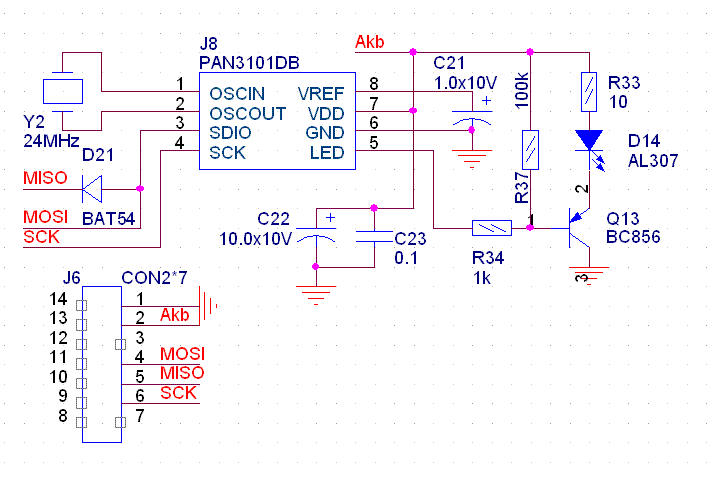

Вот собственно первый вариант схемы.

**avr123.nm.ru** » 03 ноя 2007, 22:22

EdGull писал(а): скопированый с мышки A4tech NB-30D Battery Free на основе датчика PAN3101DB.

R34 не нужен в эмитерном повторителе. В даташите он есть.

Вот даташит на датчик оптической мыши PAN3101
http://www.pixart.com.tw/upload/PAN3101 ... 170653.pdf

**EdGull** » 03 ноя 2007, 22:25

Даташит на PAN3101DB

**EdGull** » 03 ноя 2007, 22:26

avr123.nm.ru писал(а):
EdGull писал(а): скопированый с мышки A4tech NB-30D Battery Free на основе датчика PAN3101DB.

R34 не нужен в эмитерном повторителе.

всё согластно даташита.

**EdGull** » 03 ноя 2007, 22:36

Только боюсь не запустится PAN3101DB от бортового напряжения, боюсь что прийдется ставит Step-Up до 5В.
Одно утешает, кушает он всего 10мА.

**avr123.nm.ru** » 03 ноя 2007, 23:34

EdGull писал(а): кушает он всего 10мА.

+ светодиод.

**EdGull** » 03 ноя 2007, 23:42

avr123.nm.ru писал(а):
EdGull писал(а): кушает он всего 10мА.

+ светодиод.

облезет он от кашерных 5В питаться, ему и от бортовой сети будет кучеряво.

**SSG** » 04 ноя 2007, 11:27

А это дешево и массово повторяемо? Религии не противоречит?

**Myp** » 04 ноя 2007, 11:29

SSG писал(а):А это дешево и массово повторяемо? Религии не противоречит?

а чо
мышки эти до сих пор продаются =)

у меня кстати тоже оказалась NB-30 правда без буквы Б

**EdGull** » 04 ноя 2007, 15:22

SSG писал(а):А это дешево и массово повторяемо? Религии не противоречит?

а это уже допфункция...

**Серый 21** » 30 окт 2009, 01:59

Простите ! Может не за совсем корректный вопрос ! Схема понятно ! думаю начать пробовать сделать ! а готового датчика на основе мыши нету ? может кто-то знает ! не подскажите ? )))

Был бы заранее благодарен !

**MegaBIZON** » 30 окт 2009, 02:18

Пиши нормально, или буду стерать :no:

А автор темы щас тебе ещё и за оффтоп задаст.

**EdGull** » 30 окт 2009, 08:19

а чем тебе мышь не готовый датчик?

**MegaBIZON** » 30 окт 2009, 12:46

я писал(а):А автор темы щас тебе ещё и за оффтоп задаст.

Опс, с другой темой перепутал :oops:

**Серый 21** » 31 окт 2009, 23:01

MegaBIZON,извините ! Просто спешил !) В общем задача следующая , мне нужен датчик (энкодер ) , который позволяют роботы не сбиватся с прямого направления ! Я прочитал на форуме , что хороший датчик получается из мыши ! Возможен ли вариант , что надо не самому из мыши сделать датчик ! а просто его купить !???

EdGull, не могу же я просто мышь прикрепить к роботу маленькому ! Вот например PAN3101DB готовый датчик или его надо немного доделать , как указано на вашей схеме , чтоб получить энкодер на основе мыши !???

Извините ,если не очень понятно обьясняюсь !) Просто действительно нужна помощь ! А я только новичок в робототехнике :oops:
