**EdGull** » 03 ноя 2007, 22:08

Будем пробывать индукционную т.е. бесконтактную зарядку честно скопированую с мышки A4tech NB-30D Battery Free.
Покупаем мышу, ее ковер будет кошерной зарядочной станцией.
А из самой мыши выдираем необходимое и делаем оптический энкодер, но это будем обсуждать в соседней ветке...

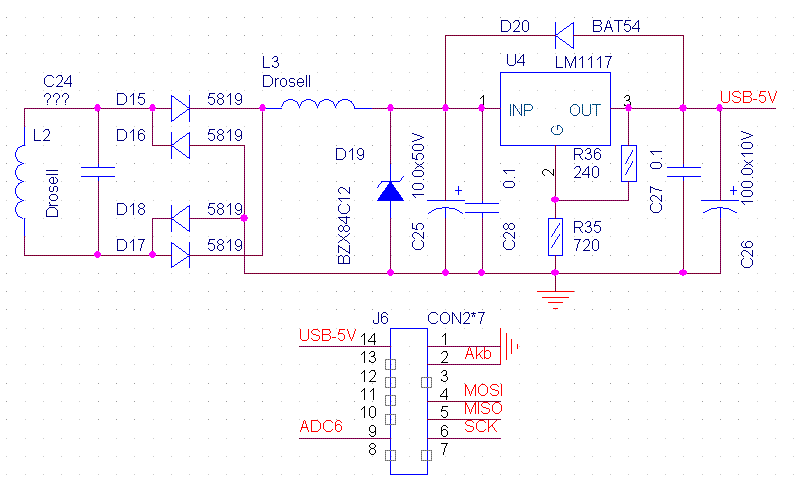

Вот собственно первый вариант схемы.

**EdGull** » 27 янв 2008, 22:16

вот дошли сёдня руки и до индукционной зарядки.

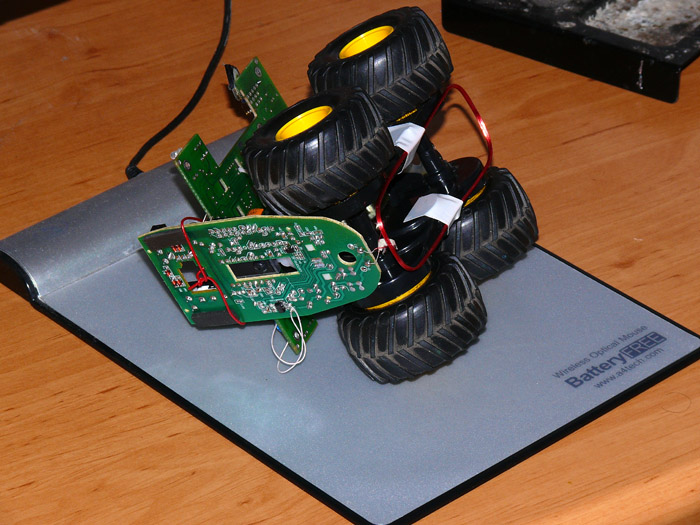

собсвенно фото отчет.
пока мышку не потрошил... так решил проверить...
проверил, работает :Yahoo!:

**Myp** » 27 янв 2008, 22:18

чото меня терзают сомнения что зарядка не будет заряжать абы чо
ей нуна какаята индентификационная инфа от мышки...

**EdGull** » 27 янв 2008, 22:22

практика показала что без мышки заряжает,но с мышой быстрей.
кстати бот при зарядке не мешает мыше нормально работать...
кроме того конечно что он место на ковре занимает

**Myp** » 27 янв 2008, 22:43

без мыши там включается экономия электричества...

**Master** » 28 янв 2008, 19:12

ыыыыыыыыы, бота на ночь нада буит укладывать спать и заворачивать в ~~одеялко~~ коврик.

Добавлено спустя 48 секунд:
или как в сказке про баробоса в гостях у шарика, а он где спит, а там в углу, на коврике.

**FireFly** » 28 янв 2008, 22:58

Хм, индукционная зарядка это есть гуд, но мож более бюджетный вариант док станции придумать? Усы на ...хм.. задней части бота шоб немного выступали за габариты и коими роботенок мог к зарядной станции пристраиваться

Пробежался по магазинам - конкретно таких мышей не встретил, а вот аналоги... блин...как сам бот стоят :shock:

**EdGull** » 28 янв 2008, 23:03

Вы это... не путайте божи дар с яишницей!!!
Бот НЕ ПРИЛИЧНО дешево стоит ВРЕМЕННО!!!
НЕ надо понему сравнивать цены!!!

**Myp** » 28 янв 2008, 23:29

не нужно покупать мышку
достаточно скопировать схему =)

а уж проводки на клей посадить может любой

схема зарядной части для робота элементарна

схема зарядной части станции немного сложнее(но только для экономии эл энергии)
походу используется какойто вид рекуперации эл энергии в замкнутом контуре

а вобще любой способ зарядки это опции =)

**Vooon** » 29 янв 2008, 01:23

ну раз уж на борту есть контроллер зарядки, то грех им не воспользоваться

правда я наверное буду делать контактную подзарядку,

подскажите импульсник чтоб из бортового получить 9 v 0.2 a (камеру с передатчиком поставлю)

**EdGull** » 29 янв 2008, 09:04

подскажите импульсник чтоб из бортового получить 9 v 0.2 a (камеру с передатчиком поставлю)

MC34063

**galex1981** » 13 ноя 2009, 13:26

А может кто-нибудь выложить фото катушек от индукционной зарадки этой мыши или другого устройства (хочу для робота сделать вариант индукционной зарядки)

**EdGull** » 13 ноя 2009, 13:32

там просто намотано по периметру мышки около 5мм в сечении проводом около 0,35мм и обвязано чтоб не разваливалось

Добавлено спустя 1 минуту 1 секунду:
погоди!
так на фотке ж видно прекрасно эту катушку!

**galex1981** » 13 ноя 2009, 13:36

ОК, видно. А в ответной части какая катушка?

**EdGull** » 13 ноя 2009, 13:40

такаяже только по периметру подставки
