Электроника - Индукционная зарядка МиниБота

Готовая электроника для самодельного робота. Уровень от начинающих до опытных конструкторов.

Электроника - Индукционная зарядка МиниБота

Сообщение EdGull » 03 ноя 2007, 22:08

Будем пробывать индукционную т.е. бесконтактную зарядку честно скопированую с мышки A4tech NB-30D Battery Free.
Покупаем мышу, ее ковер будет кошерной зарядочной станцией.
А из самой мыши выдираем необходимое и делаем оптический энкодер, но это будем обсуждать в соседней ветке...

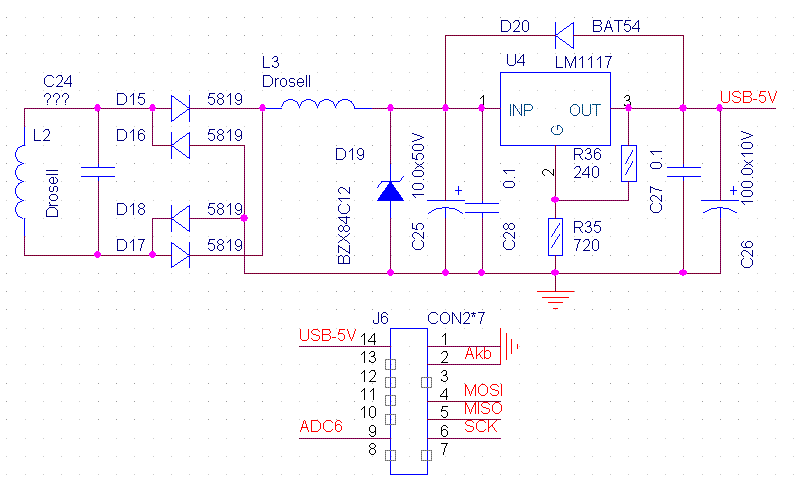

Вот собственно первый вариант схемы.
Вложения
Scheme Zaryad 7-1.GIF
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - Индукционная зарядка МиниБота

Сообщение EdGull » 27 янв 2008, 22:16

вот дошли сёдня руки и до индукционной зарядки.

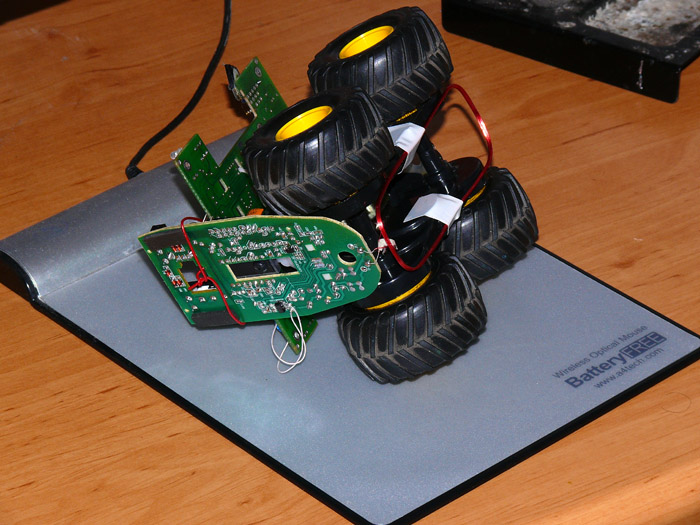

собсвенно фото отчет.
пока мышку не потрошил... так решил проверить...
проверил, работает :Yahoo!:
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - Индукционная зарядка МиниБота

Сообщение Myp » 27 янв 2008, 22:18

чото меня терзают сомнения что зарядка не будет заряжать абы чо
ей нуна какаята индентификационная инфа от мышки...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17331
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Электроника - Индукционная зарядка МиниБота

Сообщение EdGull » 27 янв 2008, 22:22

практика показала что без мышки заряжает,но с мышой быстрей.
кстати бот при зарядке не мешает мыше нормально работать...
кроме того конечно что он место на ковре занимает :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - Индукционная зарядка МиниБота

Сообщение Myp » 27 янв 2008, 22:43

без мыши там включается экономия электричества...
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17331
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Электроника - Индукционная зарядка МиниБота

Сообщение Master » 28 янв 2008, 19:12

ыыыыыыыыы, бота на ночь нада буит укладывать спать и заворачивать в одеялко коврик.

Добавлено спустя 48 секунд:
или как в сказке про баробоса в гостях у шарика, а он где спит, а там в углу, на коврике.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Электроника - Индукционная зарядка МиниБота

Сообщение FireFly » 28 янв 2008, 22:58

Хм, индукционная зарядка это есть гуд, но мож более бюджетный вариант док станции придумать? Усы на ...хм.. задней части бота шоб немного выступали за габариты и коими роботенок мог к зарядной станции пристраиваться :)
Пробежался по магазинам - конкретно таких мышей не встретил, а вот аналоги... блин...как сам бот стоят :shock:
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Электроника - Индукционная зарядка МиниБота

Сообщение EdGull » 28 янв 2008, 23:03

Вы это... не путайте божи дар с яишницей!!!
Бот НЕ ПРИЛИЧНО дешево стоит ВРЕМЕННО!!!
НЕ надо понему сравнивать цены!!!
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - Индукционная зарядка МиниБота

Сообщение Myp » 28 янв 2008, 23:29

не нужно покупать мышку
достаточно скопировать схему =)

а уж проводки на клей посадить может любой

схема зарядной части для робота элементарна

схема зарядной части станции немного сложнее(но только для экономии эл энергии)
походу используется какойто вид рекуперации эл энергии в замкнутом контуре


а вобще любой способ зарядки это опции =)
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17331
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Электроника - Индукционная зарядка МиниБота

Сообщение Vooon » 29 янв 2008, 01:23

ну раз уж на борту есть контроллер зарядки, то грех им не воспользоваться :)

правда я наверное буду делать контактную подзарядку,

подскажите импульсник чтоб из бортового получить 9 v 0.2 a (камеру с передатчиком поставлю)
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3336
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Электроника - Индукционная зарядка МиниБота

Сообщение EdGull » 29 янв 2008, 09:04

подскажите импульсник чтоб из бортового получить 9 v 0.2 a (камеру с передатчиком поставлю)

MC34063
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - Индукционная зарядка МиниБота

Сообщение galex1981 » 13 ноя 2009, 13:26

А может кто-нибудь выложить фото катушек от индукционной зарадки этой мыши или другого устройства (хочу для робота сделать вариант индукционной зарядки)
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Электроника - Индукционная зарядка МиниБота

Сообщение EdGull » 13 ноя 2009, 13:32

там просто намотано по периметру мышки около 5мм в сечении проводом около 0,35мм и обвязано чтоб не разваливалось

Добавлено спустя 1 минуту 1 секунду:
погоди!
так на фотке ж видно прекрасно эту катушку!
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - Индукционная зарядка МиниБота

Сообщение galex1981 » 13 ноя 2009, 13:36

ОК, видно. А в ответной части какая катушка?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Электроника - Индукционная зарядка МиниБота

Сообщение EdGull » 13 ноя 2009, 13:40

такаяже только по периметру подставки
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
