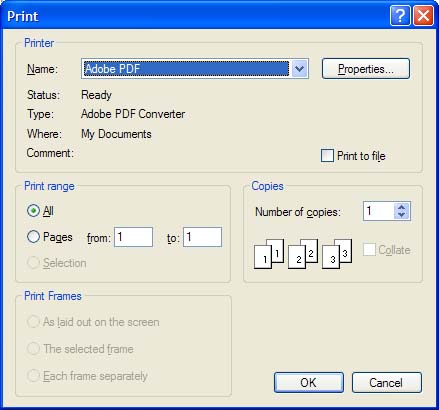

1. При установке Акробат прописывает драйвер "виртуального принтера" для печати в файл.
2. Из Пикада при печати выбирается "Adobe PDF" и вместо принтера выход идет в файл ПДФ.
3. Смотрим и радуемся.

Огромное спасибо RiO, а то я сам уже хотел заморачиваться ...

RiO писал(а):Зачем виртуальной? - нормальным акробатом (печать в файл).

1. При установке Акробат прописывает драйвер "виртуального принтера" для печати в файл.

таки виртуальный, да?

кроме акробата повторюсь существует множество других виртуальных принтеров
даже у майкрософта офиса есть подобное, с пом него можно текстовые документы(и всё остальное) сохранять анологично в картинки
а у офиса самого последнего есть уже изначально такая примочка создавать пдф из обычных док-тов
также кто не в курсе у последних версий офиса есть функция распознавания текста, аля файнридер

А VD6 для какой цели стоит?

развязать питалово от движочного
можешь перемычку запаять если хочешь
я вот напрмер себе вместо него стабилизатор на 3.3 впаял

Если ставим перемычку, и при включенной зарядке давим на кнопку питания, то на питании будет 4.2В. Не многовато?

вот поэтому я и писал что если подключаете к миниботу 3-х вольтовую префирию то вместо этого диода Шоттки впаять обычный он своим подением срежет до 3В
хоть какой-то выход для эксперементов

EdGull писал(а):я вот напрмер себе вместо него стабилизатор на 3.3 впаял

А что получается на выходе стабилизатора при падении напряжения батареи до пороговых 3 вольт?

срабатывает встроенная в литиевый акб защита от глубогого разряда
и она отбразывает ноги от выхода.
т.е. на выходе акб будет ноль
так что минибот даже неузнает об этом, если вовремя не попросит подзарядиться.

Нет, азбуку работы встроенной защиты литиевого АКБ я прекрасно знаю Она, кстати, не на 3 вольтах срабатывает, а сильно ниже.
Вопрос в том, что будет на выходе линейного стабилизатора 3.3В (допустим это идеальный Low-drop с падением всего 0.2В), когда напряжение на входе упало до предельных для него 3.5В и продолжает снижаться?

кстати, а для протеуса схемы нет?

когда напр падает ничо там на литивом не вырубается
я уже писал
ноль вольт там не будет пока акк не умрёт в физическом смысле
там будет 3.6в потом 3.3в потом 2в потом 1в
дальше я не стал ждать включил зарядник

минибот высасывает аккумулятор полностью
даже когда уже МК не тикает он всё равно потребляет ток

Myp писал(а):там будет 3.6в потом 3.3в потом 2в потом 1в

Фух, в третий раз повторю: "что будет на выходе линейного стабилизатора 3.3В"? Уж точно не 3.6В

А тот факт, что падает ниже 2 вольт говорит только о том, что китайцы в аккумулятор почему-то не поставили обязательную схему защиты (либо не задействовали в ней часть защиты от переразряда).

Ну и то что в миниботе не контролируется напряжение литиевого источника питания, критичного к переразряду - это конечно совсем не гуд.

будет ли правильным подавать питание в точке Др1-с13 (со стороны драйвера мотора), а питание МК брать левее дросселя? Просто собрал Частотометр, измеритель ёмкости и индуктивности – FCL-meter и замерил индуктивность катушек с материнки, получилось в пределах 1-5 мкГн, по схеме нужно 100мкГн. сопротивление требуемого дросселя в районе 8-10 ом что весьма много для силовой части

EdGull писал(а):ВНИМАНИЕ!!!
Нумерация системного разъема указана по шлейфу, а не по контактам разъема!
Верней разъем так нумеруется непривычно.

А кто подскажет как это соответствует нумерации по контактам разъема???
