**dmq** » 10 июл 2009, 23:29

Ясно, спасибо

**dmq** » 15 июл 2009, 01:21

Хочу сказать спасибо Protoss'У за его разработку! Девайс заработал с первого раза без каких-либо проблем! Вернее на самом деле со второй попытки, т.к. первый раз я плату забыл в растворе хлорного железа и от дорожек остались жалкие сопельки, но это к автору девайса не имеет никакого отношения

Ура! Теперь не надо метаться от ноута к настольному ПК :good:

Лишних проводов решил избежать испольовав USB коннектор прямо на плате с программатором, которая благодаря TQFP корпусу меги8 и остальным мелким деталькам (не смд) получилась 45х32мм (без учеты выпирающего USB коннектора).
алаверды епрст :lol:

**rig** » 15 июл 2009, 08:10

больше фоток красивых и разных! Раз уж начал хвастаться то доводи дело до логического конца!

**dmq** » 15 июл 2009, 20:19

Вот она вот она, где-то там намотана!

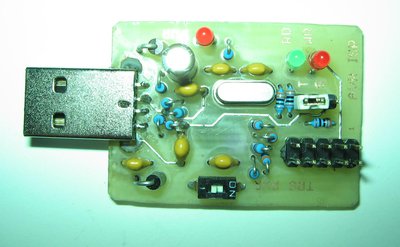

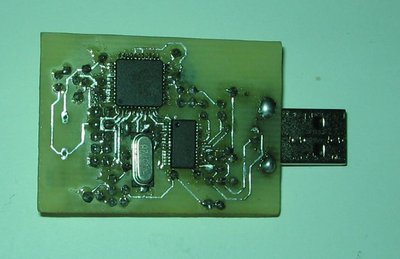

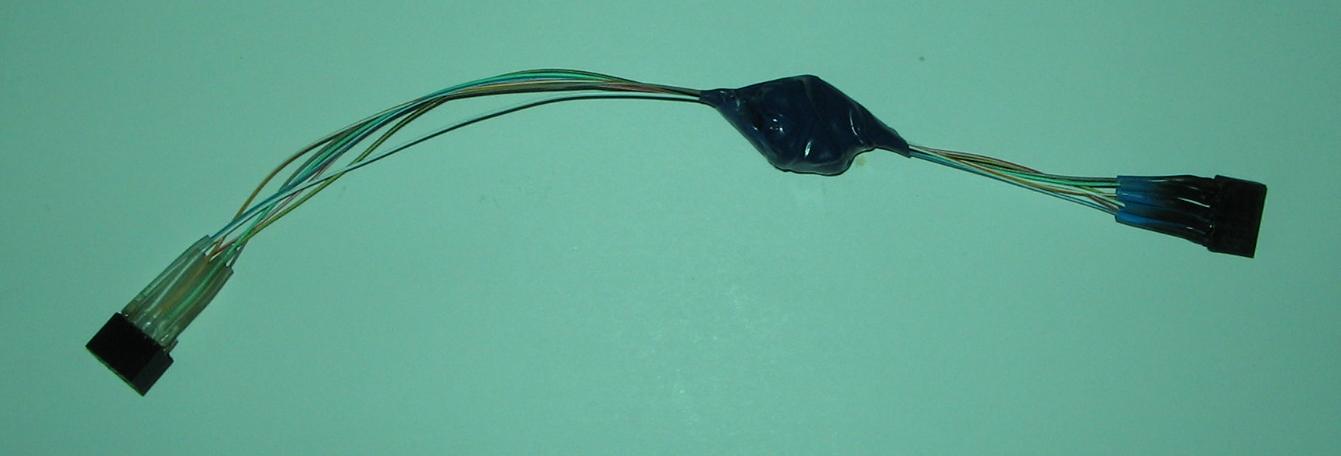

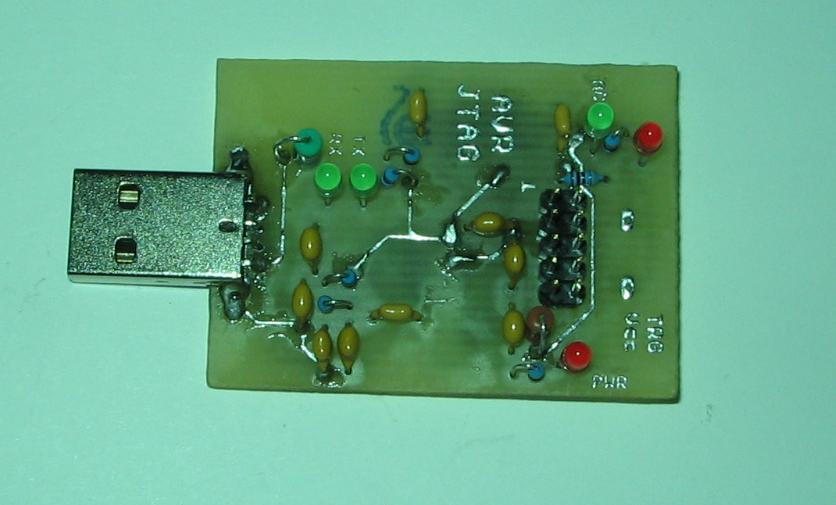

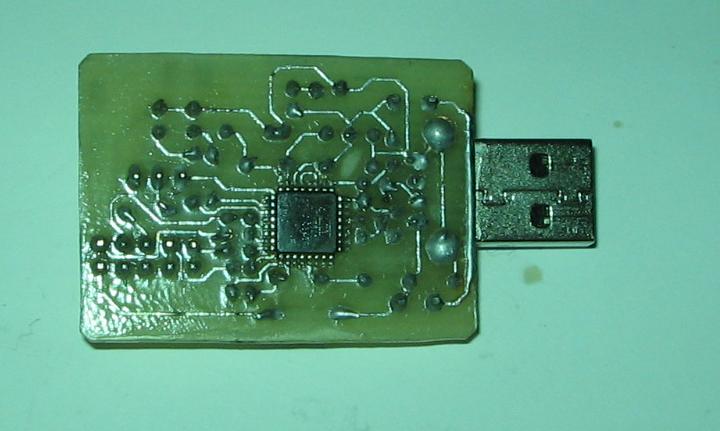

Первые две - ISP, затем кабелек для него (по середине изолентой замотано - колечко ферритовое), две последние - JTAG (незапаян выключатель для подачи +5 VCC на таргет). Плата с ISP не соплями обмазана а цапонлаком облита

**Сергей** » 15 июл 2009, 20:31

не проще ли было в этой схеме использовать SMD рассыпуху ?

**dmq** » 15 июл 2009, 20:44

Может и проще, никогда смд в руках не держал

Мне нравятся такие платки, красиво.

**=DeaD=** » 15 июл 2009, 20:52

как же смд не держал в руках, когда самые сложные вещи - микры в смд?

**dmq** » 15 июл 2009, 21:10

О нет! Теперь и я поражен этой буржуйской мелкотехнологией! :ROFL:

**rig** » 15 июл 2009, 22:19

круто, еще схему печатки для вдохновленных с описанием, сплошная самодеятельность :crazy:

**dmq** » 16 июл 2009, 10:07

Пожаляста

В формате Cadsoft Eagle. В какчестве USB коннектора использован компонент USB-мама, и поменяны местами VCC-GND, DP-DM, запаивать надо USB-штекер. S1 для подачи +5 VCC на таргет, если у него своего питалова нету.

**mitrofan** » 24 ноя 2009, 13:31

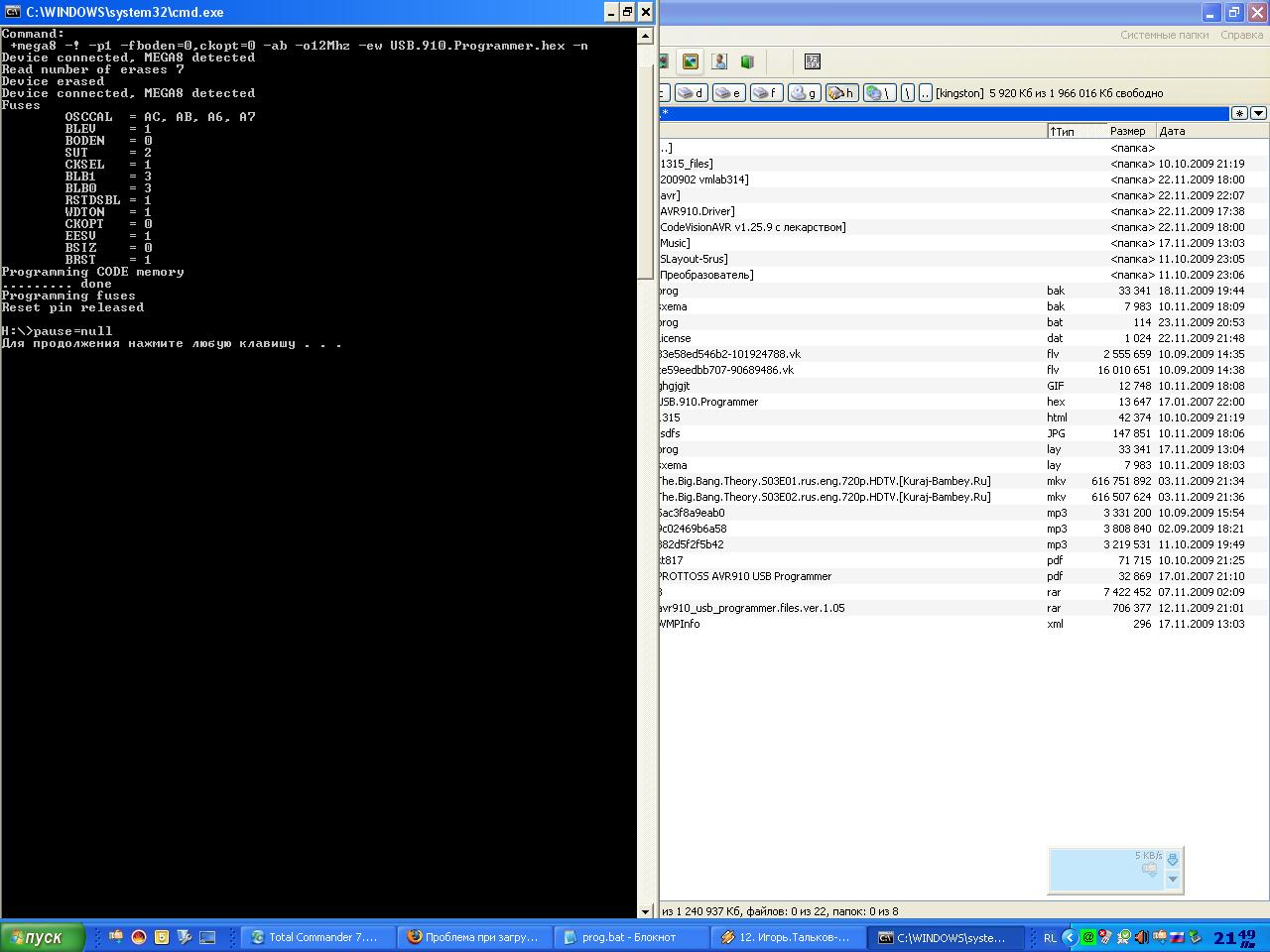

Собрал программатор от protoss а он не работает,хотя прошивка вроде хорошо легла и с правильными фьюзами(см скрин). Прошивал byteblaster-ом . Может проблема в шнурке - он у меня от usb до программатора около 1.5 метров(взял от старого принтера)?

**rig** » 24 ноя 2009, 17:05

если есть сомнения прошивку можно обратно считать и сверить с исходной.

**avr123.nm.ru** » 24 ноя 2009, 18:04

Удобно программировать и проверять прошивку из CodeVisionAVR

**mitrofan** » 24 ноя 2009, 22:19

к сожелению cvavr не поддерживает bytyblaster

**Master** » 24 ноя 2009, 22:22

mitrofan
Если думаешь заниматься контроллерами, то паяй себе 5-проводков, а потом USB-программатор.
bytyblaster - для лохов.
