Самое главное что я понял при сборке этого программатора: Выписываете на бумажку список ВСЕХ компонентов и идете в магаз чип-дип там или еще чего такое, затариваете все это рублей на 300, аккуратненько собираете прошиваете, ставите дровишки и вперед у меня все работает просто чудно!!!!!без проблем косяков и прочих глюков. тфу тфу тфу ))))

ЗЫ: Третий вывод к ПРОГРАММИРУЕМОМУ контроллеру можно и не подключать. просто оставить его висеть в воздухе и все. я так и делаю. шил сперва мегу8л, теперь собрал отладочную платку с екранчиком на меге32 все шьется просто на ура.

Master
Да дрова поставил, он их запросил сразу после того как я отпаял с кварца кондеры те что по 22 pf.

rig
Жм странно у меня есть отличия по портам все совпадает


А вот в CodeVision такого определения не вижу есть только вот это у меня версия 1.23.8d

а винда не 95-я? шучу, на моем фото кодевижен 1.25.2. ищи тут на форуме, есть и поновее

Хм Странно как то работает обновил CodeVision до версии 1.25.9 и она сразу увидела программатор, пока для испытаний подключил мегу8 проверить вроде шьет и читает нормально надо будет попробовать с другими чипами да позаливать в мегу и в них различные прошивки и глянуть на сколько корректно он их заливает. Хотя блин первый раз вижу что бы устройство работало с внешним кварцем если не посажены кондеры на землю

может припой закатился или флюс не вымыт. да мало ли причин. запаяй другие 22 пф.
кварц, случайно, не с внутренними кондерами ?

Кварц без кондерев очень даже работает, у меня как то не было кондерев и я так запускал без них.

rig
Да нет вроде все путем, кварц обычный а ведет себя странно как то когда вешаешь кондеры любые сразу переходит на неопознанное устройство так что буду гонять пока без них раз работает, хотя с таким приколом прервый раз сталкиваюсь.

Да, вот как выглядит девайс в моем исполнении

мега не L-ка случайно?

Неа.

а сам откуда? заполни профиль

Что-то обвеса маловато или снизу смдшки?

rig
Заполнил
Master
Да, снизу смдэшки а вот на 1 мегаом резистороа в смд не нарыл поэтому поставил обычный

Народ, объясните пожалуйста, для первого программирования самого программатора (с сайта http://www.fischl.de/usbasp/) нужен дополнительный рабочий программатор или нет?
Из файла readme я так понял что достаточно джампер переключить и можно запрограммировать сам программатор. В других источниках (хотя бы в том же журнале радиоаматор) написано что для программирования программатора нужено для начала уже рабочий программатор.
Кому верить? :-/

Обоим источникам
В readme написано джампер переставить. А дальше что? Он сам из воздуха прошивку возьмет? Ты джампер переставляешь и прошиваешь другим программатором этот (точнее его МК прямо в схеме).

Народ, объясните пожалуйста, для первого программирования самого программатора (с сайта http://www.fischl.de/usbasp/) нужен дополнительный рабочий программатор или нет?
Из файла readme я так понял что достаточно джампер переключить и можно запрограммировать сам программатор. В других источниках (хотя бы в том же журнале радиоаматор) написано что для программирования программатора нужено для начала уже рабочий программатор.
Кому верить? :-/

Hello!

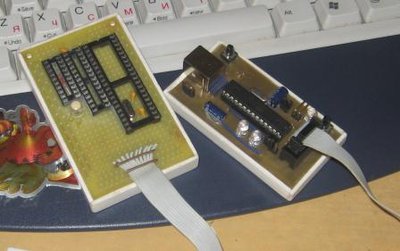

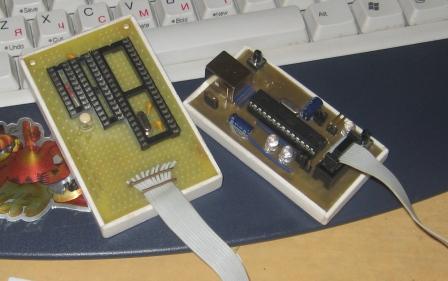

Вот че у меня получилось,посмотри...Ну а в первый раз мне пришлось прошивать мегу 5проводков,ломало делать переходник на ИДС10.джампер деиствительно нужен для обновления прошивки.
