STK200/300 vs STK200/300

STK200/300 vs STK200/300

GHOST_J_D » 29 май 2010, 23:01

http://radioded.ru/content/view/100/1/
http://radiokot.ru/forum/download/file.php?id=14664
Подскажите пожалуйста, я запутался в конец :(
какая из этих схем правильная?
Вложения

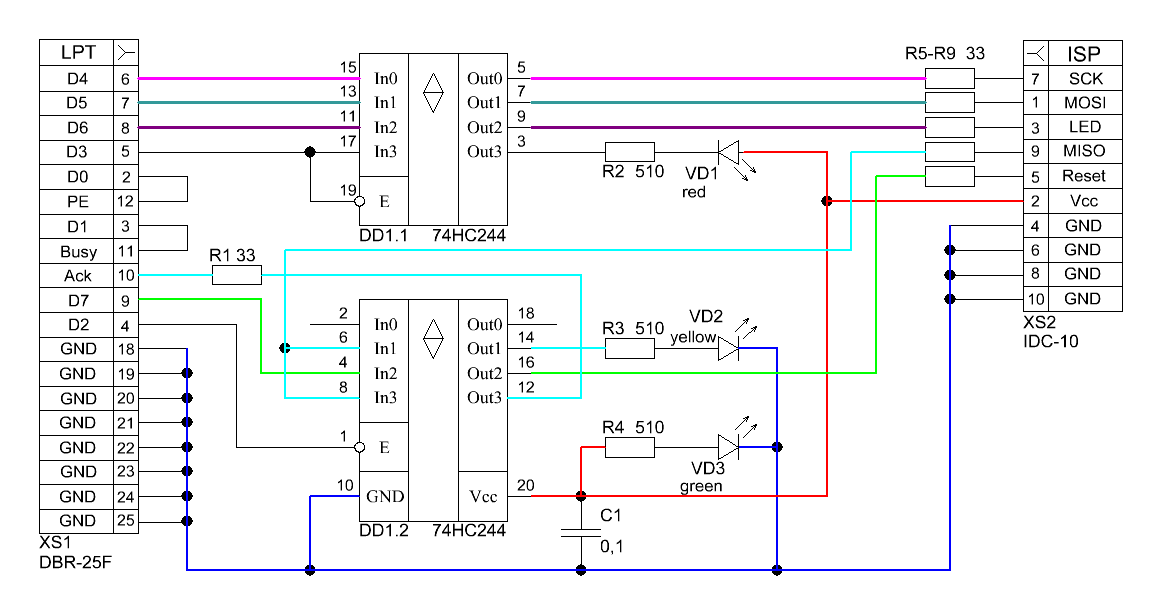

STK200-300 - схема.GIF
резистор R1 подскажите для чего?

Re: STK200/300 vs STK200/300

galex1981 » 29 май 2010, 23:18

Собирал обе - обе рабочие

Re: STK200/300 vs STK200/300

avr123.nm.ru » 29 май 2010, 23:40

Советую собрать прогер на USB.

Re: STK200/300 vs STK200/300

GHOST_J_D » 30 май 2010, 16:19

Вывод LED на разъеме Х2 у программаторов для чего?

Re: STK200/300 vs STK200/300

galex1981 » 30 май 2010, 18:27

Не пользовался этим выводом...

Re: STK200/300 vs STK200/300

rig » 30 май 2010, 18:40

Я собирал верхий, Работает стабильно.
LED - Вроде для подачи внешней тактовой частоты.
avr123.nm.ru писал(а):Советую собрать прогер на USB.

НЕ всегда ЮСБ помогает. Недавно прошивал тиньку 13, чистая прошилась без проблем, а вот перепрошиваться не захотела. Выручил СТК200.

Re: STK200/300 vs STK200/300

Александровский » 12 июл 2010, 12:49

помогите разобраться, на верхней схеме красный и зеленый провода служат для питания avr во время программирования?или как? а то я смотрел схему элементарного робота так там к программатору идет всего 5-ть контактов,но у устройства свое питание 5 вольт. Помогите разобраться!!! Зарание спасибо!

Re: STK200/300 vs STK200/300

galex1981 » 13 июл 2010, 07:45

Питание AVR это контакты Vcc и GND
