R1 советую от 4 до 25 кОм , а R3 от 300 Ом до 1 кОм. Убрать R4 VT2 LED2

1. Пробник разрабатывался как высокоомный(по вх.).
2. Мне хватает освещения , а светодиоды там для индикации.
3. Если убрать второй каскад (R4 VT2 LED2), то толку от такого пробника?! Ведь при ПЕРЕМЕННОМ сигнале (10101010...) без 2го каскада будет тупо гореть LED1, а с двумя ледами - всё будет ясно: горят оба - значит переменка.
..Есть мысль сделать версию пробника ПЕРЕМЕННОГО сигнала - с кондёром на вх.
Хочу добавить между базой VT1 и +5v резюк около 300-400 кОм - тогда гореть будут оба светодиода(1й каскад открывается, но не открыт полностью, 2й соотв. не закрылся полностью.), т.е. схема будет находиться в переходном состоянии (из"0" в "1").
Кстати, если убрать второй каскад (R4, VT2, LED2), получится усилитель уровня для светодиода индикации, к-рый можно подключать прямо к сигналам - например, к MISO/MOSI МК программатора - по идее мешать не должен. R2 можно в данном варианте тоже убрать. При необх. сопротивление R1 можно ещё увеличить.

Добавлено спустя 2 часа 31 минуту 56 секунд:
Урраа! Заработалооо! (с) Матроскин

Проблема была в запуске через Пони и в макетке для Меги8 - она не читается. Буду смотреть, в чём дело - видимо, где-то ошибка. Тинька2313 на макетке(+кровать+0.1мкф+ISP) читается нормально!

..ИМХО дезориентирует то, что из Пони проводится самопроганье девайса,
а програмить внешние МК из Пони уже нельзя.
...Спасибо, Петка!
..Кстати, проблема решилась после перепрошивки 6й версией. Сигналы появились, и пр.
Всем удачи!
Основной форум по проблемам с данным программатором - здесь:
http://electronix.ru/forum/index.php?showtopic=42679

ЗЫ: Кто сказал, что танцы с бубном - бесполезная ерунда?! У Вас просто бубен не правильный!

что за мания у людей, делать устройство на smd компонентах и использовать usb-b разъем...
интересует распиновка idc-10 от byteblaster'a. она совместима со стандартным isp-разъемом?

Если у кого есть провереная ЛИЧНО прошивка к Петьке - приложите пожалуйста с фьюзами и частотой кварца.

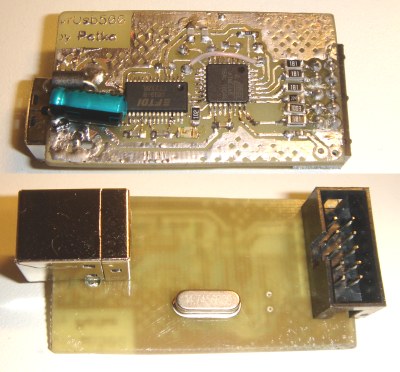

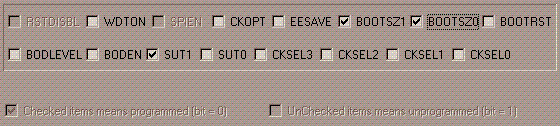

Собрал такой программатор. Использовал кварц 14.7456МГц, авторскую прошивку для ATmega8 (брал отсюда, из этого архива). Все сделал по инструкции, фьюзы в PonyProg2000 выставил как указано здесь (см.картинку ниже)


программатор прошивался через USB около 30 минут, потом столько же прошивка проверяется (Verify) - я отменил проверку (ждал при первой неудачной попытке на ATmega48 и кварце 11.0592МГц). После перепайки перемычки (как указанно в инструкции), программатор сразу заработал.
Из граблей:
- при печати разводки из PDF, не выключил галочку "печатать по размеру, заданному документом" - процентов на 5 картинка уменьшилась (атмега влезла, а FT232 нет);
- при подключении программируемой платы с питанием 3.3в, программатор не срабатывал - на 5в работает нормально сейчас вроде работает;
- при первом подключении FT232 на Висте она вроде сама определилась, появился COM порт, я его изменил на COM2 (в PonyProg доступны COM1-4), но в в PonyProg порт был недоступен (серый, disabled). Удалил устройство и попробовал найти драйвера снова (в автоматическом режиме) - теперь был найден COM порт и в PonyProg он стал доступен.
В AVR Studio определился как 525я модель.

Действительно решается проблема, когда программатор нужно чем-то запрограммировать, а программатора для этого еще нет
Правда, TF232RL (в моем случае) недешевая.

Любезный ТС, а Вы уверены что у Вас именно Atmega8, а не Atmega8A, потому что в данном случае надо пересобрать прошивку под "А", у меня несколько таких программаторов и просто так с мегой 8"А" они не завелись, хотя особых отличий вроде как и нет.

SMT писал(а):Собрал такой программатор. Использовал кварц 14.7456МГц,

Советую поставить галки только на
SUT0 CKOPT BODEN

C такой комбинацией мега8 работает с любыми кварцами от 1 до 20 Мгц и без кондеров тоже.
