купил вот такую штучку http://myavr.com/shop/article.php?artDataID=72
поддерживает целую кучу контроллеров:

Код: Выделить всё

DIP8 Classic: AT90S2323, AT90S2343
DIP8 Tiny: ATtiny12, ATtiny13, ATtiny15, ATtiny25, ATtiny28, ATtiny45, ATtiny85
DIP14 Tiny: ATtiny24, ATtiny44, ATtiny84
DIP20 Classic: AT90S2313
DIP20 Tiny: ATtiny2313, ATtiny26
DIP28 Classic: AT90S4433
DIP28 Mega: ATmega8, ATmega48, ATmega88, ATmega168
DIP40 Classic: AT90S8535, AT90S8515
DIP40 Mega: ATmega16, ATmega162, ATmega32, ATmega8535, ATmega8515

вместе с ней был диск, там демка програмы myAVR Workpad
никто с таким программатором не игрался? как его определить в CVAVR?

20 евро , ахренеть. Мой STK200 стоил не больше полутора.
А там есть отдельный разьем (не колодки под контроллер) для подключения кабеля внутрисхемного программирования? Или может сразу кабель дан дополнительно? Просто каждый раз вытаскивать контроллер при отладке это не есть гуд, МК долго не протянет, как и Ваши нервы. Если есть деньги, и нет желания/возможности собирать программатор, лучше купить что-то типа АВР батерфляй-он сразу с COM порта шьется.

набор для сборки 15 евро
usb программатор 30 евро
плата с разъёмами для usb 15 евро


интересно правда чё там за схема


афтор сфоткай заднюю часть там где контакты лпт видно посмотрим что там за разводка

а вобще я думаю можно самому спаять кабель как нужно чтоб он определялся как стк200
судя по тому что там в нём ничё кроме 1й микры(ну стопудово это 74hc) нету
это чтото вроде стк200


я вот заказать захотел
а куда там номер квартиры вписывать?
и какоето 1 поле непонятное ч туда вводить? Post code, Place, District:
ну пост код это ясно а остальное???

Myp писал(а):...

микросхема и правда 74hc
заказывать я бы не стал. это я, ничего ещё не знающий, доволен. а Вы, наверное, разочаруетесь. ISP нету, кабеля, соответственно, тоже. я заказал её на e-Bay. если заказывать у них, то цены за пересылку уже посерьёзнее. тем более не для Германии.

Код: Выделить всё

plus faire shipping costs*:
Germany:    2.50 Euro
Austria:    5.00 Euro
Switzerland:    8.85 Euro
European Union:    6.90 Euro
Europe:    6.90 Euro
World:    12.50 Euro

там, где Place, скорее всего надо город указать.
как стк в CV не определился.

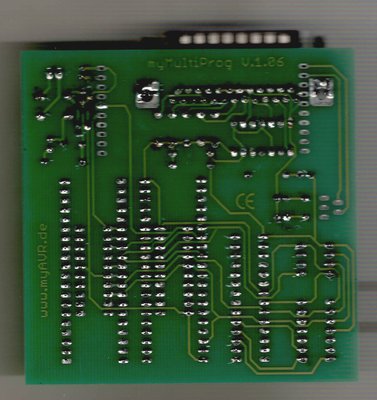

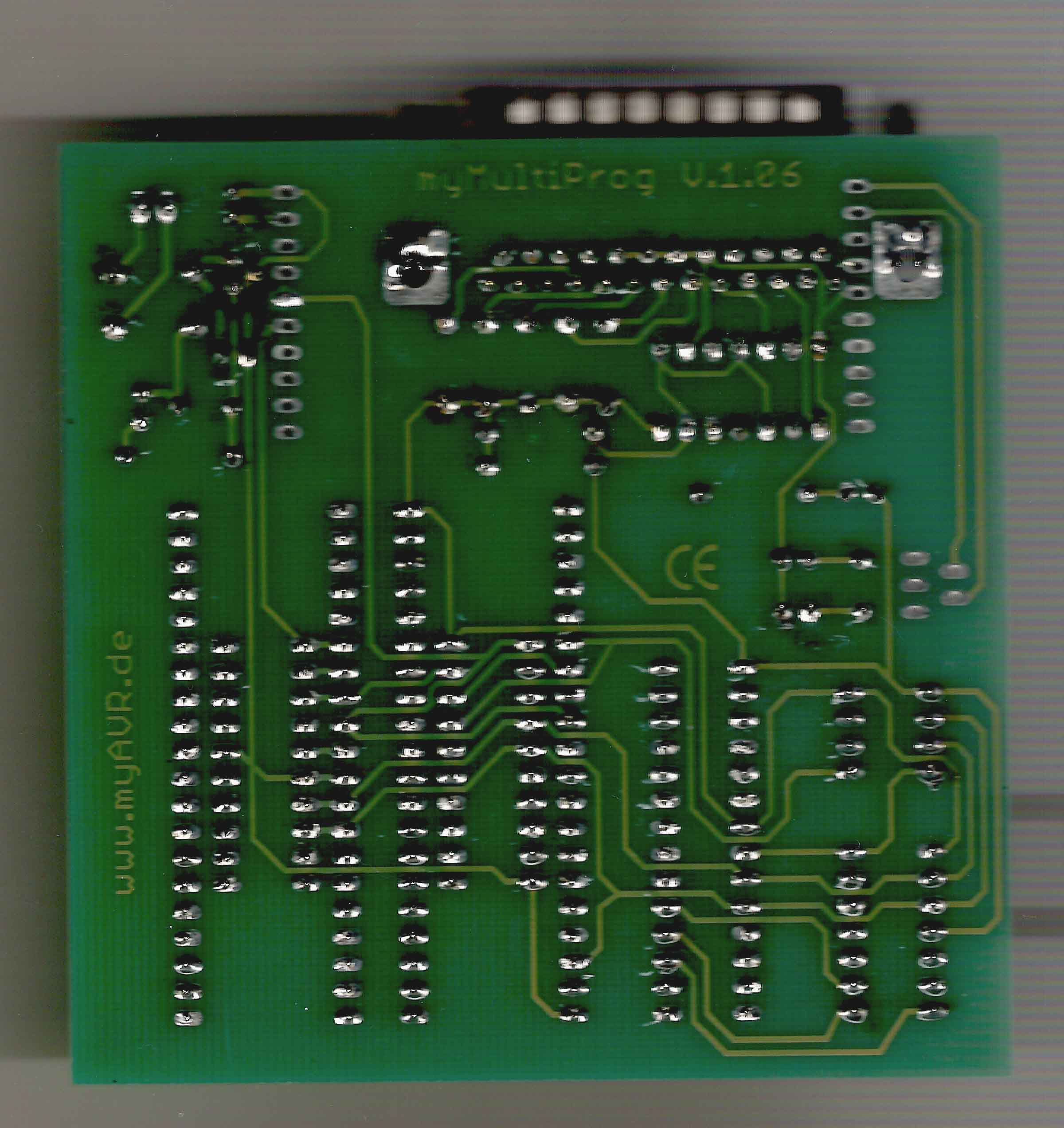

фотал сканером, камерой ещё хуже получается

да
точно
с пересылкой я посчитал беспонтово.


ну ты возьми мк у которого знаешь распиновку ног для программирования
и посмотри какие на лпт контакты от этих ног
и спаяй шнур лпт так как тебе надо

эм... а зачем мне тогда программатор, если всё равно проводками делать?

Dunkan писал(а):эм... а зачем мне тогда программатор, если всё равно проводками делать?

ты не понял
ты просто спаиваешь свой шнур ЛПТ от компа так чтобы комп думал что к нему стк200 подключен =)


этот программатор тот же стк200 только перепутаны ноги на разъёме лпт

понятно. думаю, пока не буду перепаивать, почитаю пока теорию

В STK используется буфер 244, а тут по фотке другой, так что напрямую STK может не получиться (хотя это тоже буфер, надо даташит поискать. Возможно решение Мура будет проще). В пинципе, можно просто взять нужные ноги с разьемов колодок и кабелем соединить их с ногами для ISP контроллера, который запаян на плату для программирования- программатор думает, что МК стоит на колдке, а на самом деле он впаян в схему.

это не STK, это какой-то sp12. по-крайней мере мне так написали.
Вот теперь вопрос, как им програмировать, какие программы поддерживают этот тип программаторов . Те демки, что шли с диском не нравятса обсолютно
