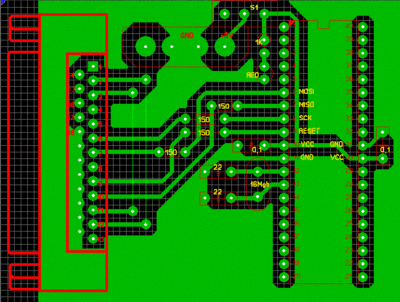

Спаял программатор 5 проводков, для Mega16. Все работает, но есть вопрос: при подключении к LPT начинает тускло светится светодиод, типа есть питание, хотя питание еще отключено выключателем. Потом при подаче питания светодиод начинает гореть нормально. Это опасно или нет. Прошил так контроллер раз 20, потом при последующей прошивке он перестал определяться. Купил еще один все работает, но светодиод тоже тускло светится - боюсь спалить и этот МК  :( .

В курсе было, что то про обратный диод по питанию внутри МК, может это как то с этим связано?

всё нормально, эт чёт вроде паразитного питания
но это не сильно онасно у мя таже история  :wink:

У мня также было. Просто нужно сначала включать питание МК а потом подсоединять к ЛПТ, это даже было гдето написано

Это было в курсе avr123. Т. е. мне вначале втыкать питание, включать выключатель S1, а потом подсоединять лини ЛПТ?

мне кажется так ЛПТ можно спалить

ЛПТ можно спалить замыканием, причем очень быстро) А чтобы прошить без проблем - нужно на МК подать питание и только потом подсоединить разъем программатора(в данном случае грю про внутрисхемное программирование)

Приходится выбирать между ЛПТ и МК. Я таким макаром включаю программатор для 90S2313, только там стоит микросхема буфер 74HC244.
Короче буду с зарплаты покупать детальки и собирать USB параллельный программатор (программатор которому все параллельно ). Уже и сайт нашел http://pol-sem.narod.ru/paraprog/paraprog.htm

Сергей писал(а):ЛПТ можно спалить замыканием, причем очень быстро) А чтобы прошить без проблем - нужно на МК подать питание и только потом подсоединить разъем программатора(в данном случае грю про внутрисхемное программирование)

Так у меня и есть внутрисхемное программирование. Я программирую МК на отдельной плате, а затем вытаскиваю его отверткой (может я его погнул и он поэтому умер?) и вставляю в свою плату. А шить в каждой новой плате, которую я сделаю, я боюсь спалить ЛПТ.

дык внутрисхемное это и есть когда шьешь в плате МК, или я разве ошибаюсь?? где 123, ща прояснит все нам) А когда вытаскиваешь кучу раз и всовываешь - это во-первых гемор, в во-вторых можно ножку отломать какуюнить - у мня такое было, после чего стал делать разъем на плате самой, и действительно уже год так шью и все ок! тьфу тьфу тьфу, чтоб не сглазить)

А я чтобы ножку не отломать ставлю МК в панельку цанговую и такую же панельку ставлю на плате и вынимается легче. А панельку взял не на dip40, а на 48. 1-ю и 43-ю дырачку забил спичкой, а на ответной части отломал соответствующие ножки и сделал таким образом ключ от неправильного включения, а то из-зи неправильного втыкания МК спалил 2 шт. 90S2313.
А насчет геморно втыкать-вынимать я решил, что лучше так чем ЛПТ спалить какой-нибудь новой схемой, в которой припой затек на землю или еще чего-нибудь у меня такое уже было.

A-V-R-1-2-3-иииииииииии ты где-е-е-е?!!!1

Кажись avr123 обиделся? Я не хотел.

Master писал(а):В курсе было, что то про обратный диод по питанию внутри МК, может это как то с этим связано?

да, это питание через защитный диод ножки МК.   для этих диодов не рекомендуют превышать ток 1 мА.

внутри-схемное ICP  или внутри-системное ISP  это когда МК програмится в том устройстве в котором работает.

это написано на стр. 7 курса.
