Видимо плохо ты там был...
Но не буду мучать. Вот это выдало первой ссылкой в ответ на строку "COM AVR programmer"

http://elm-chan.org/works/avrx/report_e.html

если не влом заползти ко мне в курс то в разделе "Другие курсы по микроконтроллерам" нужно сходить на первый и там взять программатор "типа 5 проводков" но на COM-порт.

PaHa писал(а):У меня возникла проблема: я походу спалил несколько линий своего LPT  :cry:  , и теперь
не могу использовать программаторы типа STK200, 5 проводков и т.п.

Попробуй перейти на схему dt006. Те же 5 проводков, только другая разводка. Может повезло и эти линии выжили.

 reset = 4;
 sck   = 5;
 mosi  = 2;
 miso  = 11;

Я так около года работал, после того, как уронил 12В провод на макетку

Следующее по геморности решение -- купить PCI плату с LPT портом

а лучше сделать простой программатор на USB http://avr123.nm.ru/07.htm

atmega8 и небольшая платка.

За 2 часа уже откликнулись – хорошие здесь люди однако.  :shock:  :D

avr123 отдельный респект за курс. Да и у тебя на сайте с сылками трахец
глюки - не всегда переходит на сл.стр.

Всем СПАСИБО!!!

спасибо. надеюсь он вам чем то поможет.

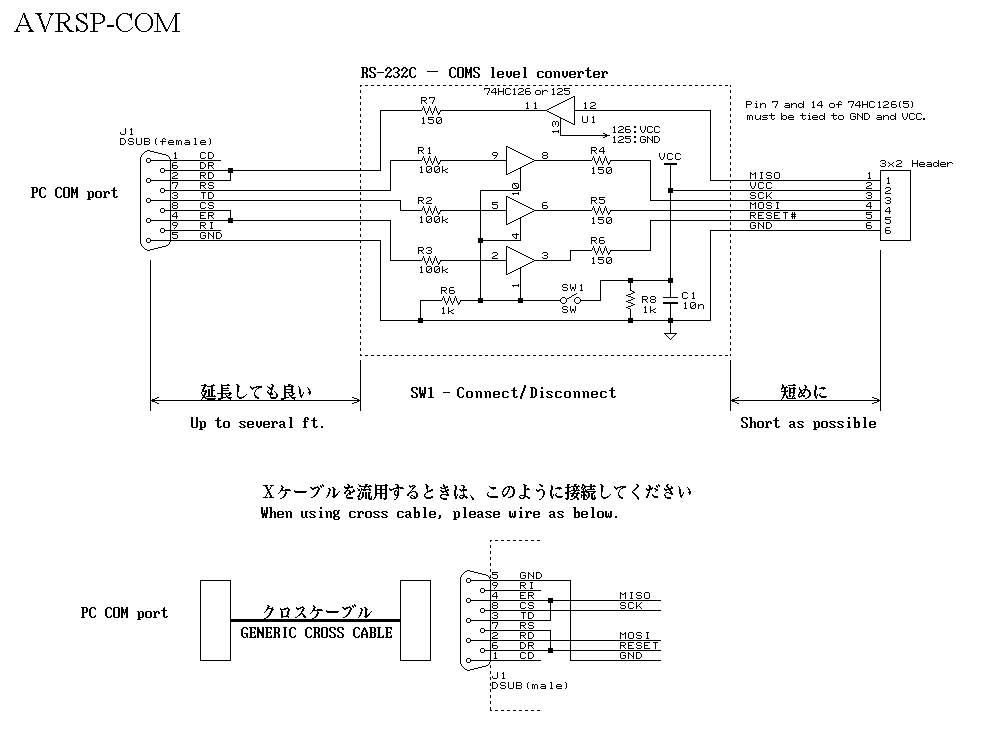

То есть схему, которая находится внизу этой картинки можно использовать саму по себе??

нет низя
там же написано

если используете кросс кабель то используйте схему соединения такую
тоесть если ты не прямо в комп втыкаешь конвертер а через кросс кабель соединяешь с компом конвертер


без конвертера уровней не обойтись нельзя

Эх, тоесть как с ЛПТ на 5 проводов с COM так не выйдет??

Lockdog писал(а):Эх, тоесть как с ЛПТ на 5 проводов с COM так не выйдет??

НЕТ!

Myp писал(а):если ты не прямо в комп втыкаешь конвертер а через кросс кабель соединяешь с компом конвертер. без конвертера уровней не обойтись нельзя

Чепуха ! кросс кабель - это нуль модемный кабель - просто выводы 2 и 3 в 9 пиновом раскладе накрест соеденены чтоб компы можно было соединять.

Вот

A null-modem cable may also be called a cross-over cable since the wires between pins 2 and 3 cross over each other

http://www.aggsoft.com/rs232-pinout-cab ... signal.htm

Ну и в низу задачи 4 курса по-русски как обчно и подробно.

Только я бы не стал без стабилитронов подключать. Советую схему на COM порт со стр 7 курса или с сайта PonyProg со стабилитронами.

Lockdog писал(а):Эх, тоесть как с ЛПТ на 5 проводов с COM так не выйдет??

Нужны еще резисторы и стабилитроны.

avr123.nm.ru писал(а):

Myp писал(а):если ты не прямо в комп втыкаешь конвертер а через кросс кабель соединяешь с компом конвертер. без конвертера уровней не обойтись нельзя

Чепуха ! кросс кабель - это нуль модемный кабель - просто выводы 2 и 3 в 9 пиновом раскладе накрест соеденены чтоб компы можно было соединять.

ну да
разве я сказал что кросс кабель это не нуль модемный кабель?
по этому внизу картинки дана схема как соединять в случае с кросс кабелем между преобразователем и компом
если используется обычный кабель то подсоединение как на верхней схеме
если кросс кабель то как на нижней
разница тока в разводке выводов в кабеле


кстати
лично у меня тот аналог 5 проводов для компорта не заработал =/

Вы меня в конец запутали))) так можно ли подключать МК напрямую к КОМ порту через 5 проводов?
